Pneimatisko cauruļu veidi un pielietojums ražošanas iekārtās

Pneimatiskā caurule šķiet vienkārša sistēmas daļa, taču no tās ir atkarīgas gaisa plūsma, savienojumu hermētiskums un pneimatisko komponentu darbība. Nepareizi izvēlēts materiāls, diametrs vai savienotājs var radīt spiediena kritumu, gaisa noplūdes un neplānotu iekārtas dīkstāvi.

Festo pneimatisko cauruļu klāstā ir risinājumi gan standarta automatizācijas uzdevumiem, gan darbam metināšanas zonās, mitrā vidē, paaugstinātā temperatūrā vai ķīmiski agresīvos procesos. Pareizo cauruli nosaka nevis viens parametrs, bet vairāku prasību kopums.

Satura rādītājs

• Kāpēc caurules materiālam ir nozīme
• Pareizais diametrs nodrošina nepieciešamo gaisa plūsmu
• Caurule un savienotājs jāvērtē kopā
• Biežākās kļūdas izvēloties caurules
• Regulāra pārbaude palīdz novērst dīkstāvi

Kāpēc caurules materiālam ir nozīme

Materiāls nosaka caurules elastību, izturību pret spiedienu un temperatūru, ķīmisko noturību un piemērotību kustīgiem mezgliem.

Šis salīdzinājums ir vispārīgs. Precīzs darba spiediens, temperatūras diapazons, liekuma rādiuss un ķīmiskā noturība ir atkarīgi no konkrētās caurules sērijas, diametra un sienas biezuma. Šie parametri vienmēr jāpārbauda tehnisko datu lapā.

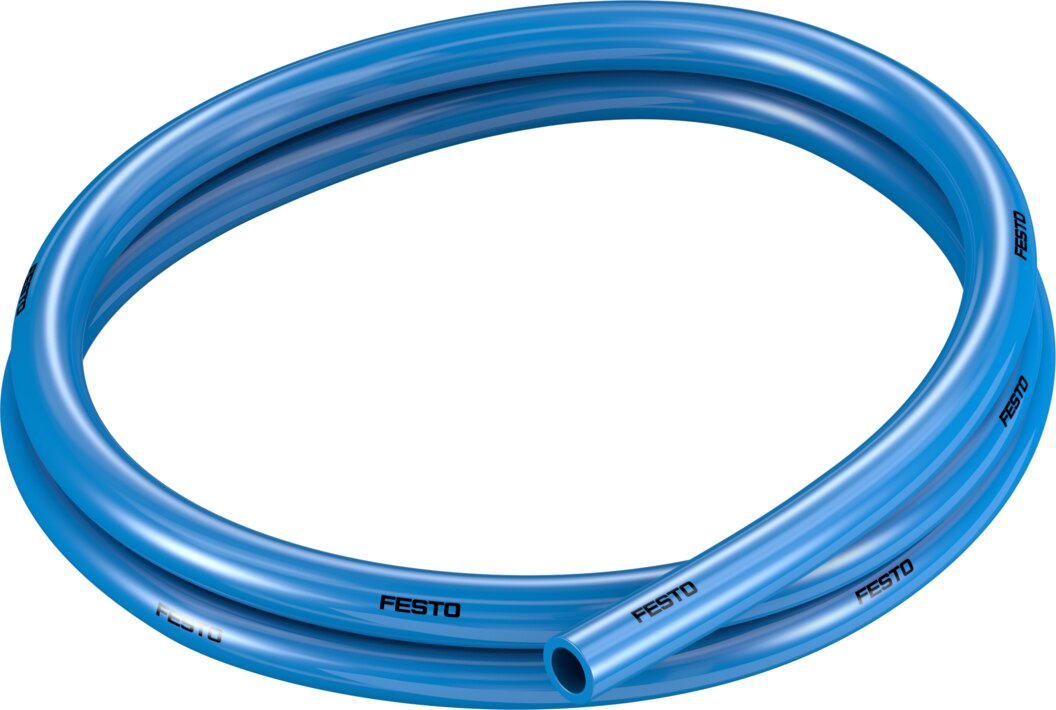

PU caurules elastīgai montāžai

Poliuretāna caurules bieži izmanto pneimatisko vadības komponentu savienošanai. Tās ir elastīgas, viegli montējamas un piemērotas vietām, kur pieejamā telpa ir ierobežota.

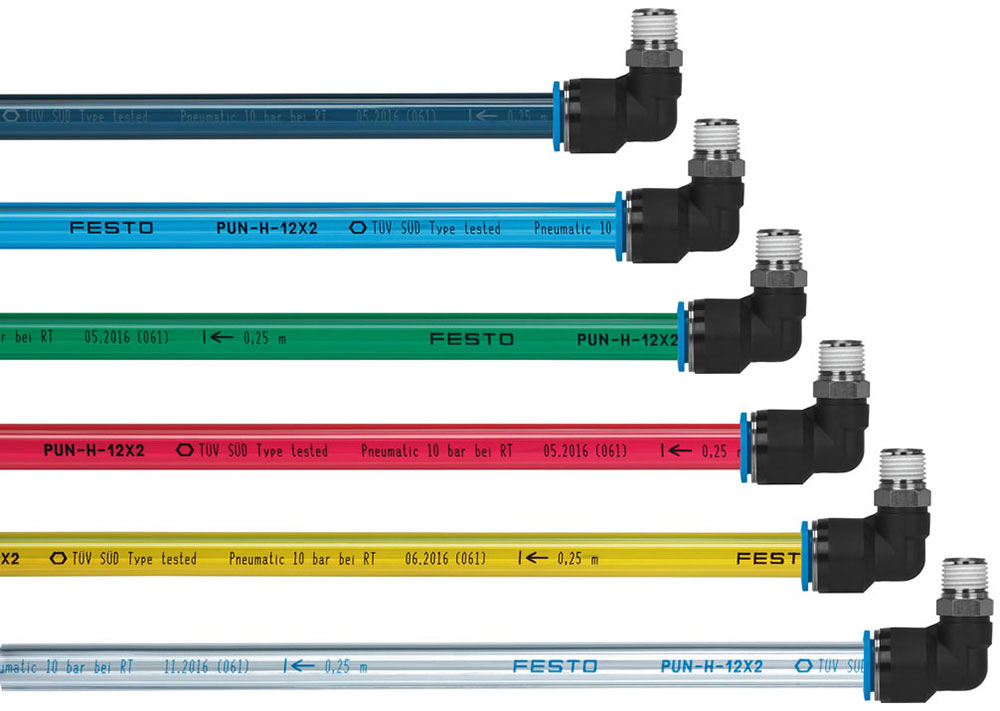

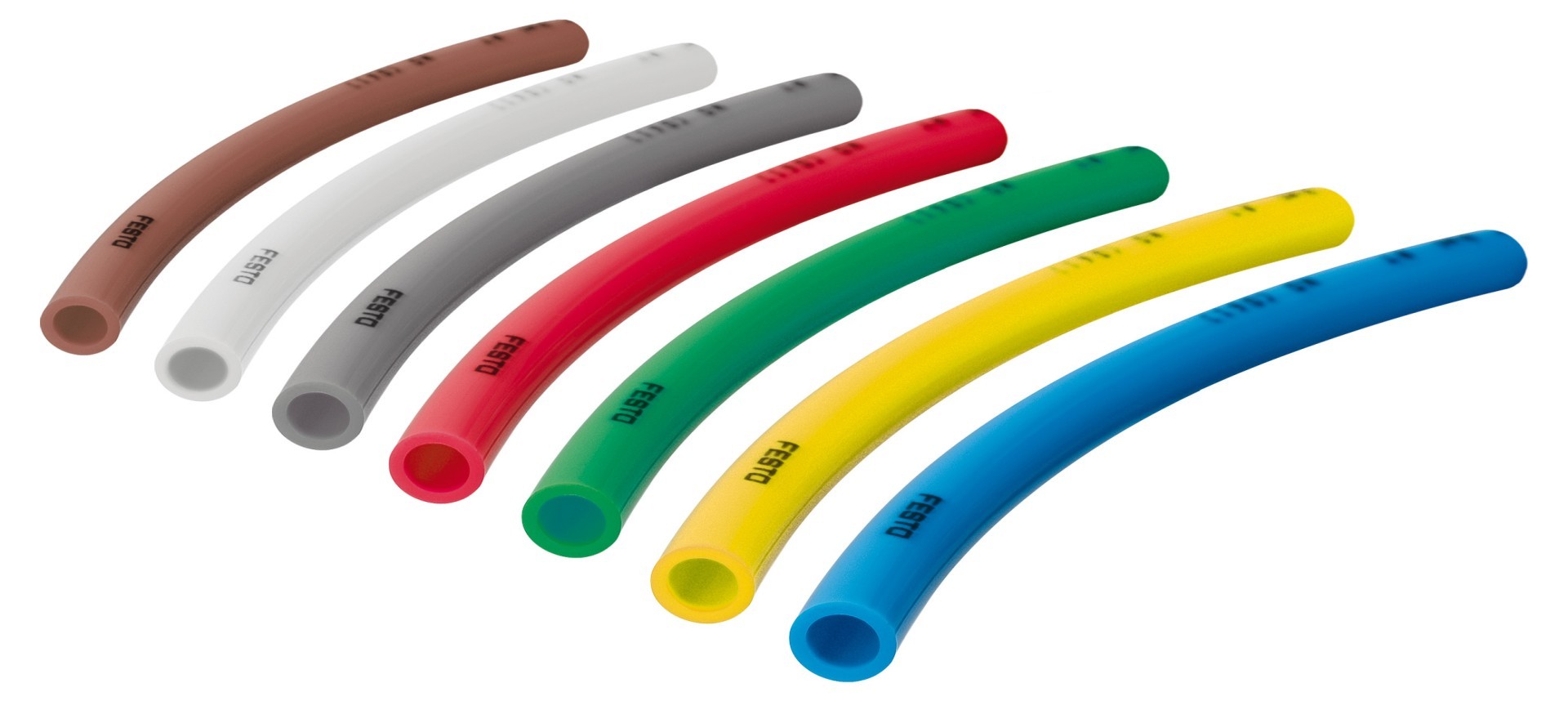

Dažādas cauruļu krāsas palīdz pārskatāmi nodalīt pneimatiskās līnijas. Piemēram, ar atšķirīgām krāsām var marķēt cilindra izbīdīšanas un ievilkšanas savienojumus. Tas vienkāršo nodošanu ekspluatācijā, diagnostiku un remontu.

Atkarībā no izpildījuma PU caurules var būt noturīgas pret metināšanas šļakatām, liesmu slāpējošas, elektrību vadošas vai piemērotas paaugstināta mitruma apstākļiem un hidrolīzes ietekmei.

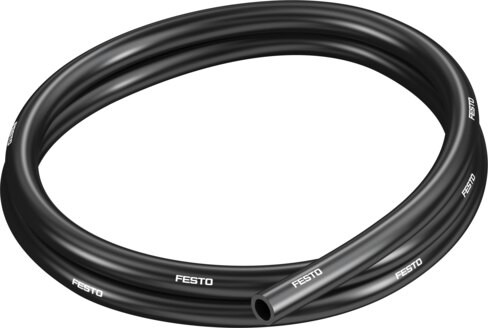

PA caurules stabilām gaisa līnijām

Poliamīda caurules ir stingrākas nekā PU caurules un labāk saglabā formu. Tās parasti izvēlas fiksētām saspiestā gaisa līnijām, vadības skapju savienojumiem un garākiem cauruļvadu posmiem.

Lielāka stingrība nozīmē arī mazāku elastību. Montāžas laikā jāievēro minimālais liekuma rādiuss, jo pārāk ass līkums var samazināt caurules iekšējo šķērsgriezumu un ierobežot gaisa plūsmu.

PE caurules standarta lietojumiem

Polietilēna caurules ir vieglas un ekonomiskas. Tās var izmantot standarta rūpnieciskajās sistēmās, kur nav ļoti augstas temperatūras, intensīvas kustības vai lielu mehānisko slodžu.

PE materiālam ir laba noturība pret daudzām skābēm, sārmiem un sāļu šķīdumiem, taču ķīmiskā saderība vienmēr jāpārbauda, ņemot vērā konkrēto vielu, tās koncentrāciju un darba temperatūru.

PTFE un PFA caurules prasīgai videi

PTFE un PFA caurules izmanto procesos, kuros nepieciešama augsta temperatūras vai ķīmiskā noturība. Tās ir piemērotas agresīvai tīrīšanai, ķīmisko vielu iedarbībai un īpašām ražošanas vidēm.

Atsevišķām Festo cauruļu sērijām darba temperatūras diapazons var būt aptuveni no –20 līdz +150 °C, taču precīzās robežas ir atkarīgas no izpildījuma, diametra, darba spiediena un izmantotā savienotāja.

Pareizais diametrs nodrošina nepieciešamo gaisa plūsmu

Pārāk maza caurule ierobežo plūsmu un rada spiediena kritumu. Rezultātā cilindrs var kustēties lēnāk, instruments var nesasniegt nepieciešamo jaudu, bet kompresors var darboties ilgāk, nekā nepieciešams.

Izvēloties diametru, jāņem vērā:

• nepieciešamais gaisa patēriņš;

• caurules garums;

• darba spiediens;

• pieļaujamais spiediena kritums;

• cilindra izmērs un kustības ātrums;

• vārstu un savienotāju caurplūde.

Piemēram, ja jāpalielina cilindra ātrums, pieaug nepieciešamā gaisa plūsma. Ja caurule, vārsts vai savienotājs ir par mazu, spiediena palielināšana sistēmas sākumā ne vienmēr atrisinās problēmu.

Mūsdienu pneimatiskajās sistēmās visbiežāk izmanto ārēji kalibrētas caurules. To izmēru nosaka pēc ārējā diametra, piemēram, 4, 6, 8 vai 10 mm. Iekšēji kalibrētas caurules biežāk sastopamas vecākās iekārtās, tāpēc modernizācijas projektos jāpārbauda, pēc kura diametra izvēlēti esošie savienojumi.

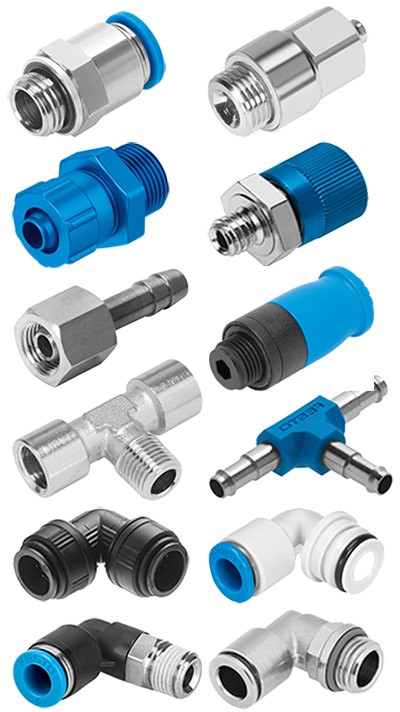

Caurule un savienotājs jāvērtē kopā

Daudzas noplūdes rodas nevis pašas caurules dēļ, bet gan neatbilstošas caurules un savienotāja kombinācijas dēļ.

Jāsakrīt ne tikai nominālajam diametram, bet arī:

• caurules materiālam;

• diametra tolerancei;

• darba spiedienam;

• temperatūras diapazonam;

• savienotāja blīvējuma materiālam;

• transportējamajai videi.

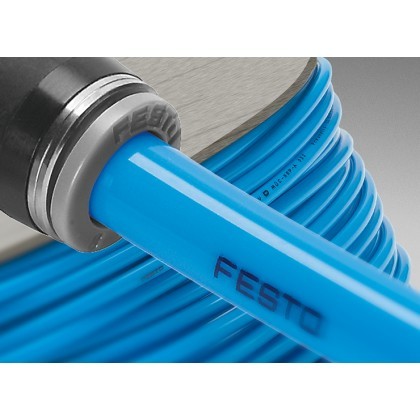

Montāžas laikā caurule jānogriež taisni, nebojājot tās malu, un līdz galam jāievieto push-in savienotājā. Slīps griezums, saspiesta mala vai nepilnīga ievietošana var radīt noplūdi arī tad, ja nominālie izmēri sakrīt.

Biežākās kļūdas izvēloties caurules

Izvēle tikai pēc caurules diametra

Vienāda ārējā diametra caurulēm var atšķirties sienas biezums, elastība, spiediena noturība un pieļaujamā darba temperatūra. Tāpēc ar diametra salīdzināšanu vien nepietiek.

Pareizā pieeja: pārbaudīt pilnu tehnisko specifikāciju un pārliecināties par caurules saderību ar darba apstākļiem un savienotājiem.

Pārāk mazs liekuma rādiuss

Pārāk ass līkums var samazināt caurules iekšējo šķērsgriezumu, ierobežot gaisa plūsmu vai neatgriezeniski deformēt cauruli.

Pareizā pieeja: ievērot ražotāja norādīto minimālo liekuma rādiusu vai izmantot piemērotu leņķa savienotāju.

Stingras caurules izmantošana kustīgā mezglā

Regulāra locīšana un kustība var izraisīt materiāla nogurumu, plaisāšanu un priekšlaicīgu caurules bojājumu.

Pareizā pieeja: kustīgiem mezgliem izvēlēties elastīgu cauruli, kas paredzēta atkārtotām dinamiskām slodzēm.

Darba vides apstākļu neievērošana

Standarta caurule var ātri bojāties metināšanas šļakatu, UV starojuma, mitruma, paaugstinātas temperatūras vai agresīvu tīrīšanas līdzekļu ietekmē.

Pareizā pieeja: izvēlēties konkrētajiem darba vides apstākļiem paredzētu caurules materiālu un izpildījumu.

Regulāra pārbaude palīdz novērst dīkstāvi

Pneimatiskās caurules periodiski jāpārbauda visā to garumā, īpašu uzmanību pievēršot savienojumu vietām un kustīgajiem posmiem.

Par iespējamu bojājumu liecina:

• plaisas un nobrāzumi;

• sacietējis vai krāsu mainījis materiāls;

• salocīti vai deformēti posmi;

• caurules uzbriešana;

• izslīdēšana no savienotāja;

• dzirdama gaisa noplūde;

• neparasts spiediena kritums.

Bojātu caurules posmu drošāk ir nomainīt, nevis īslaicīgi labot ar materiāliem, kas nav paredzēti pneimatiskajām sistēmām.

Pneimatiskās caurules izvēli nosaka materiāls, diametrs, darba spiediens, temperatūra, kustības intensitāte, apkārtējā vide un saderība ar savienotājiem. PU caurules ir piemērotas elastīgai montāžai, PA caurules — stabilām un mehāniski izturīgām līnijām, PE caurules — standarta risinājumiem, bet PTFE un PFA caurules — videi ar paaugstinātu temperatūru vai ķīmiski agresīviem apstākļiem.

Pareizi izvēlēta caurule palīdz nodrošināt nepieciešamo gaisa plūsmu, samazināt noplūdes un izvairīties no nevajadzīgas iekārtu dīkstāves. ZTF Lāsma komanda var palīdzēt izvērtēt darba apstākļus un piemeklēt savstarpēji saderīgas Festo caurules un savienotājus.
