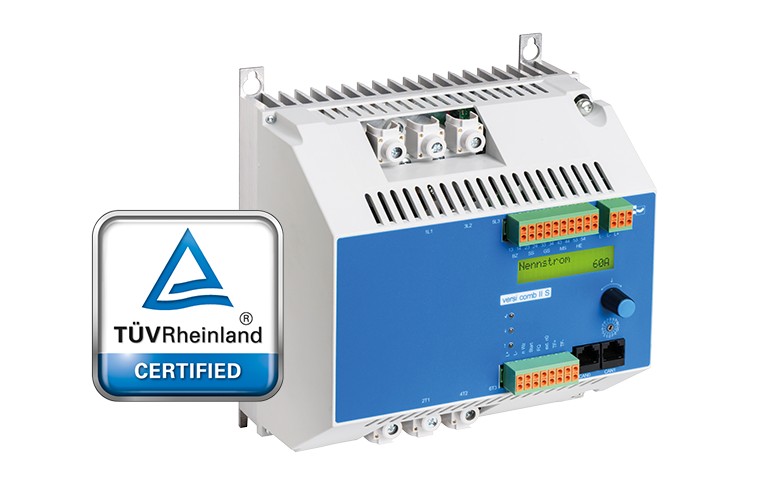

Rūpnieciskajās iekārtās ir svarīgi ne tikai iedarbināt motoru, bet arī to droši apturēt. Tieša motora palaišana var radīt lielu sākuma strāvu un strauju mehānisku rāvienu. Savukārt zāģis, slīpmašīna vai cita rotējoša iekārta pēc izslēgšanas var turpināt kustēties vēl diezgan ilgi. PETER electronic VersiComb II Safe abas problēmas risina ar vienu ierīci: tā nodrošina mīkstu motora palaišanu un kontrolētu bremzēšanu.
Vienkārši sakot, VersiComb II Safe ir mīkstās palaišanas iekārta jeb softstarteris ar iebūvētu līdzstrāvas bremzi. Tā paredzēta trīsfāžu asinhronajiem motoriem.
Palaišanas laikā ierīce motora spriegumu palielina pakāpeniski. Motors sāk griezties vienmērīgāk, samazinās strāvas maksimumi un mehāniskās daļas saņem mazāku triecienu. Tas ir īpaši noderīgi iekārtās ar siksnām, reduktoriem, zāģripām un citām kustīgām daļām.
Pēc izslēgšanas tiek ieslēgta līdzstrāvas bremzēšana. Tā palīdz motoru apturēt ātrāk, neizmantojot mehānisku bremzi. Ierīce arī nosaka, kad motors ir apstājies, un uzrauga apturēšanas laiku.
VersiComb II Safe ir iebūvēts bypass relejs un bremzēšanas kontaktors. Bypass relejs pēc motora palaišanas apiet jaudas pusvadītājus, tādēļ normālas darbības laikā samazinās siltuma un jaudas zudumi. Palaišanas un bremzēšanas procesu ierīce var automātiski pielāgot iestatītajam laikam.
VersiComb II Safe sērijā ir pieci modeļi ar nominālo strāvu no 12 līdz 60 A. Zemāk apkopoti svarīgākie ražotāja norādītie tehniskie dati. Izvēloties modeli, jāņem vērā ne tikai motora jauda, bet arī tā nominālā strāva, palaišanas slodze un vajadzīgais bremzēšanas laiks.
Parametrs | VC II S 480/575-12 | VC II S 480/575-22 | VC II S 480/575-37 | VC II S 480/575-50 | VC II S 480/575-60 |
|---|---|---|---|---|---|
Nominālā strāva | 12 A | 22 A | 37 A | 50 A | 60 A |
Motora nominālā jauda pie 400 V | 5,5 kW | 11 kW | 18,5 kW | 25 kW | 30 kW |
IE3 motora jaudas diapazons pie 400 V | 1,5–4 kW | 5,5–7,5 kW | 11–15 kW | 18,5–22 kW | 25–30 kW |
Maksimālā palaišanas vai bremzēšanas strāva | 72 A | 132 A | 222 A | 300 A | 360 A |
Maksimālie jaudas zudumi pie lielākā palaišanas biežuma | 24 W | 40 W | 62 W | 81 W | 96 W |
Jaudas spailes | Push-in, līdz 16 mm² | Push-in, līdz 16 mm² | Push-in, līdz 16 mm² | Skrūvspailes, līdz 35 mm² | Skrūvspailes, līdz 35 mm² |
Korpusa izmērs | 1 | 1 | 1 | 2 | 2 |
Svars | 1,45 kg | 1,5 kg | 1,55 kg | 3,8 kg | 3,9 kg |
Pasūtījuma numurs 480 V variantam | 2C300.48012 | 2C300.48022 | 2C300.48037 | 2C300.48050 | 2C300.48060 |
Pasūtījuma numurs 575 V variantam | 2C300.57012 | 2C300.57022 | 2C300.57037 | 2C300.57050 | 2C300.57060 |
Ražotāja datu lapā motora nominālā jauda un IE3 motora jaudas diapazons ir norādīti atsevišķi. Precīzu modeli ieteicams izvēlēties pēc motora nominālās strāvas un konkrētā darba režīma.
Visiem VersiComb II Safe modeļiem kopīgie parametri | |
Tīkla un motora spriegums | VC II S 480: 200–480 V ±10%, 50/60 Hz |
|---|---|
Vadības spriegums | 24 V DC ±10% |
Palaišanas laiks | Automātiski pielāgojams; rūpnīcas iestatījums 9 s, maksimāli 25 s |
Maksimālais bremzēšanas laiks | Automātiski pielāgojams; rūpnīcas iestatījums 9 s, maksimāli 25 s |
Palaišanas un bremzēšanas strāvas iestatījums | 150–600% no nominālās strāvas |
Maksimālais palaišanas ciklu skaits | 30 cikli stundā, ja palaišanas un bremzēšanas laiks ir 10 s un strāva ir 3 reizes lielāka par nominālo |
Izejas releju kontaktu slodze | 4 A / 250 V AC vai 4 A / 30 V DC |
Vadības spaiļu vada šķērsgriezums | Līdz 1,5 mm² |
Funkcionālā drošība | SIL 1 saskaņā ar DIN EN 61508; PL c saskaņā ar DIN EN 13849 |
Darba temperatūra | 0 līdz 45 °C; ar jaudas samazinājumu līdz 50 °C |
Uzglabāšanas temperatūra | −25 līdz 75 °C |
Aizsardzības pakāpe | IP20 |
Energoefektivitātes klases | Piemērots IE1, IE2 un IE3 motoriem |
Vadība un saziņa | Vadības panelis, CANopen, bezpotenciāla vadības un signālu ieejas un izejas |
Motora temperatūras sensori | Temperatūras slēdzis, PTC, KTY84 vai PT1000 |
Papildu montāžas iespēja | 12, 22 un 37 A modeļiem pieejams DIN sliedes adapteris (pasūtījuma Nr. 29000.29700) |
Ierīce nosaka, kad motors ir pilnībā apstājies, un ar releja signālu šo informāciju var nodot iekārtas vadības sistēmai. Signālu var izmantot arī aizsargdurvju bloķēšanas vadībā.
Tomēr ar VersiComb II Safe vien nepietiek, lai visa iekārta automātiski kļūtu droša. Joprojām jāveic riska novērtējums un jāparedz konkrētajai iekārtai nepieciešamās aizsargierīces, avārijas apturēšana un citi drošības pasākumi.
Motora temperatūru var uzraudzīt ar PTC, KTY84 vai PT1000 sensoriem. Ierīce uzrauga arī savu temperatūru. Vajadzības gadījumā var pieslēgt ārēju sensoru darbinstrumenta rotācijas ātruma kontrolei. Kļūdu paziņošanai paredzēts drošībai nozīmīgu kļūdu relejs un kopējās kļūdas relejs.
VersiComb II Safe drošības funkcijas atbilst 2. kategorijai un veiktspējas līmenim PL c saskaņā ar EN ISO 13849-1. Norādīta arī atbilstība SIL CL 1 prasībām saskaņā ar EN 62061 un IEC 61508.
VersiComb II Safe var iestatīt ar vadības paneli vai CANopen saskarni. Izmantojot CANopen, vadības sistēma var nolasīt ierīces parametrus un darbības statusu.
Atkarībā no iekārtas var pielāgot palaides sprieguma rampu, strāvas ierobežojumu un palaides pastiprinājumu (boost). Tas ļauj mīksto palaišanu un bremzēšanu pielāgot konkrētajam motoram un slodzei.
Šis risinājums ir piemērots iekārtām, kur motors jāiedarbina bez strauja rāviena un pēc izslēgšanas ātri jāaptur. Tipiski lietojumi ir:
zāģi un citas kokapstrādes iekārtas;
frēzēšanas un slīpēšanas iekārtas;
centrifūgas;
vibrācijas un sijāšanas iekārtas;
maisītāji;
hidrauliskās preses;
rūpnieciskie žāvētāji;
citas iekārtas ar lielu rotējošo masu.
VersiComb II Safe vienā ierīcē apvieno mīksto palaišanu, elektronisku bremzēšanu, motora apstāšanās uzraudzību un vairākas aizsardzības funkcijas. Tas var samazināt vadības skapī nepieciešamo komponentu skaitu un vienkāršot piedziņas risinājumu.
Lai izvēlētos motoram, slodzei un vajadzīgajam bremzēšanas laikam atbilstošu VersiComb II Safe modeli, aicinām sazināties ar mūsu speciālistiem.
