Frekvenču pārveidotāji

Frekvenču pārveidotājs (VFD — Variable Frequency Drive) pārveido tīkla maiņstrāvu (50 Hz) vispirms līdzstrāvā un pēc tam atkal maiņstrāvā ar regulējamu frekvenci no 1 līdz 800 Hz. Mainot frekvenci, tiek precīzi un pakāpeniski regulēts elektromotora rotācijas ātrums un griezes moments, neradot mehāniskus triecienus.

Asinhrono elektromotoru, kas veido lielāko daļu rūpniecisko piedziņu, rotācijas ātrums ir tieši saistīts ar padotā sprieguma frekvenci. Tādēļ VFD ir efektīvs risinājums motora ātruma regulēšanai bez mehāniskajiem pārvadiem vai droselēšanas vārstiem.

Kāpēc izmantot frekvenču pārveidotāju?

Enerģijas ietaupījums — sūkņiem un ventilatoriem ātruma samazināšana par 20 % var samazināt enerģijas patēriņu aptuveni par 50 % saskaņā ar kubisko sakarību.
Laidena iedarbināšana — novērš strāvas maksimumus un mehāniskos triecienus iekārtas ieslēgšanas brīdī.
Precīza vadība — PID regulators nodrošina stabilu spiedienu, plūsmu vai temperatūru.
Ilgāks motora kalpošanas laiks — mazāka termiskā un mehāniskā slodze.
Aizsardzības funkcijas — aizsardzība pret pārslodzi, īssavienojumu, pārspriegumu un fāzes zudumu.

Ražotāji un sērijas mūsu sortimentā

Ražotājs	Sērija	Jauda	Pielietojums
Invertek	Optidrive E3	0,37–22 kW	Vispārīgs pielietojums; pieejams variants ar vienfāzes ieeju
Invertek	Optidrive P2	0,75–250 kW	Rūpnieciskie lietojumi; iebūvēts PLC un STO funkcija
Invertek	Optidrive Eco	0,75–250 kW	HVAC sistēmas un sūkņi; energoefektīva darbība
Schneider	Altivar ATV320	0,37–15 kW	Mašīnu automatizācija
Schneider	Altivar ATV630/930	0,75–800 kW	Tehnoloģiskie procesi, sūkņi un ventilatori
NFO Drives	NFO Sinus	0,75–160 kW	Tīras sinusoidālas formas izejas spriegums; mazie motori

Kā izvēlēties frekvenču pārveidotāju?

Pirms izvēles jānoskaidro:

Motora jauda un spriegums — jauda kilovatos (kW) un spriegums (1 × 230 V vai 3 × 400 V).
Pielietojums — sūknis, ventilators, konveijers, kompresors, lifts vai cita iekārta.
Vadības prasības — vienkārša ātruma regulēšana, PID vadība, Modbus komunikācija vai STO drošības funkcija.
Uzstādīšanas vide — IP aizsardzības klase, darba temperatūra un ventilācija sadales skapī.

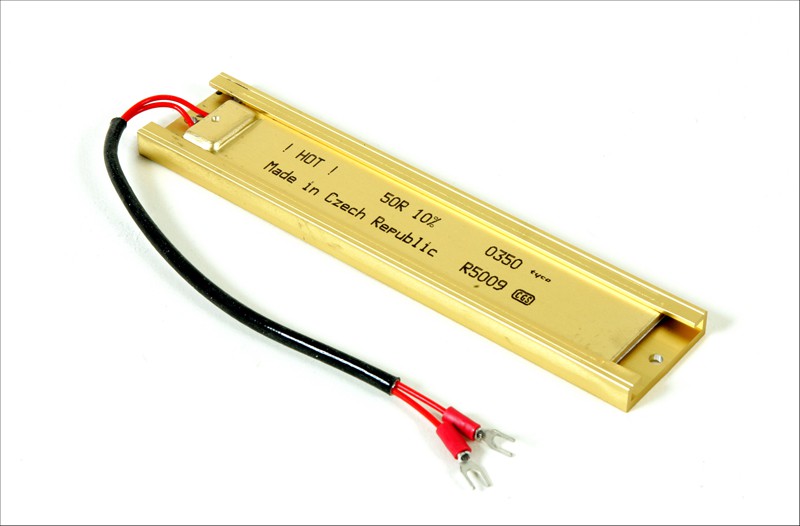

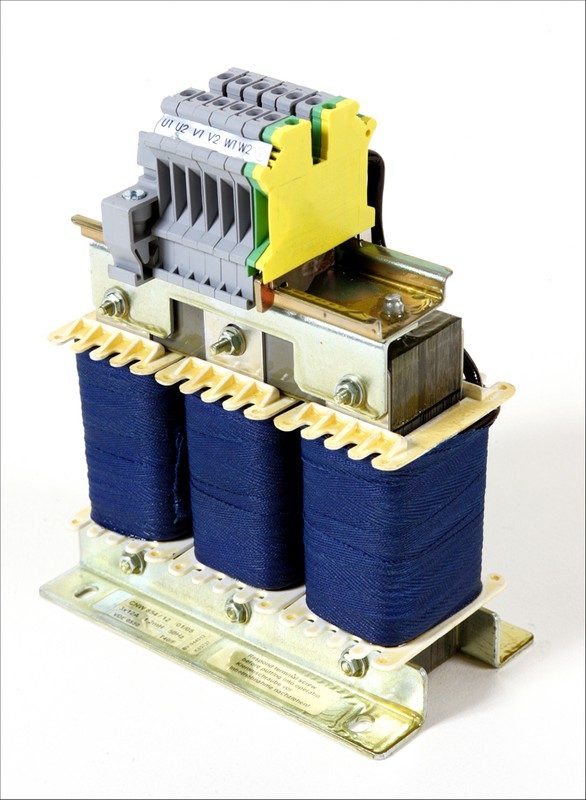

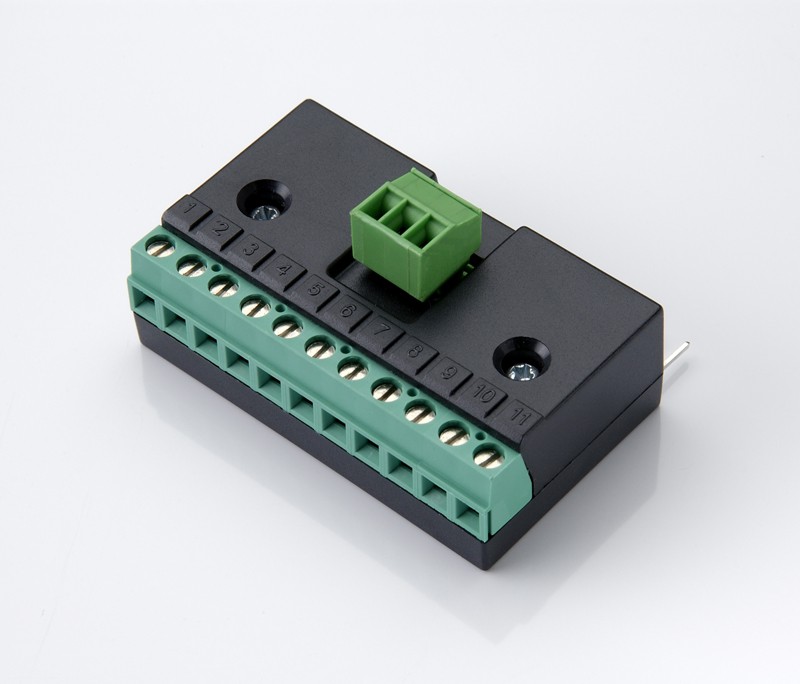

Papildu funkcijas — iebūvēts EMC filtrs, bremzēšanas rezistors vai komunikācijas saskarne.

Tipiski pielietojumi

Ūdens sūkņi — stabils spiediens un ievērojami mazāks enerģijas patēriņš.
Ventilācijas un HVAC sistēmas — precīza gaisa padeve atbilstoši pieprasījumam.
Kompresori — vienmērīga slodze un ilgāks agregāta kalpošanas laiks.
Konveijeri un materiālu transportēšanas sistēmas — regulējams ātrums un laidena iedarbināšana.
CNC un apstrādes iekārtas — precīza vārpstas rotācijas ātruma vadība.
Lifti — vienmērīga paātrināšana un bremzēšana.

Kas ir frekvenču pārveidotājs un kāpēc to izmantot?

Frekvenču pārveidotājs (VFD) regulē elektromotora ātrumu, mainot padotās strāvas frekvenci. Galvenās priekšrocības: enerģijas ietaupījums (līdz 50% sūkņu un ventilatoru pielietojumos), mīkstais starts, precīza process vadība un pagarināts motora kalpošanas mūžs.

Kādu frekvenču pārveidotāju izvēlēties ūdens sūknim?

Sūkņa pielietojumam ieteicami VFD ar iebūvētu PID regulatoru, sūkņa vadības algoritmiem (mīkstais starts, miega režīms, sausa darbība), un pretvirziena aizsardzību. Invertek Optidrive Eco Pump sērija ir speciāli izstrādāta efektīvai sūkņu vadībai. Jānorāda motora jauda (kW) un barošanas spriegums.

Vai frekvenču pārveidotājs der vienfāzes elektrotīklam?

Jā — Invertek Optidrive E3 sērijā pieejami modeļi ar vienfāzes ieeju (230 V) un trīsfāzu izeju, kas ļauj vadīt trīsfāzu motorus vietās bez trīsfāzu pieslēguma. Tas ir īpaši noderīgi privātajos projektos un mazos sūkņu stacijās.

Kāds ir frekvenču pārveidotāja uzstādīšanas laiks un vai nepieciešama speciālista palīdzība?

Vienkāršiem pielietojumiem (sūknis, ventilators) Invertek E3 var uzstādīt un parametrizēt dažās stundās. Sarežģītākiem pielietojumiem ar PID, komunikāciju vai STO funkcijām ieteicams inženieru atbalsts. Mūsu servisa komanda nodrošina uzstādīšanas konsultācijas un parametrizāciju Latvijā.
