Ātrāka montāža, vienkāršāka apkope un īsāka iekārtu dīkstāve ir galvenie ieguvumi, ko sniedz LAPP EPIC® industriālie savienotāji. Tie ļauj barošanas, vadības signālu un datu kabeļus droši pievienot iekārtai un vajadzības gadījumā ātri atvienot bez atkārtotas vadu montāžas.
Iedomājieties, ka ražošanas līnijā jānomaina motors vai vadības modulis. Ja visi vadi pievienoti atsevišķi, katrs no tiem jāatvieno, jāpārbauda un vēlāk jāpievieno no jauna. Ar piemērotu EPIC savienotāju šo darbu iespējams paveikt daudz vienkāršāk. Tas nozīmē pārskatāmāku apkopi un mazāku nepareiza pieslēguma risku.
Nosaukums EPIC ir saīsinājums no Environmentally Protected Industrial Connectors. Šie savienotāji paredzēti drošiem un atvienojamiem pieslēgumiem mašīnbūvē, vadības skapjos un āra iekārtās.

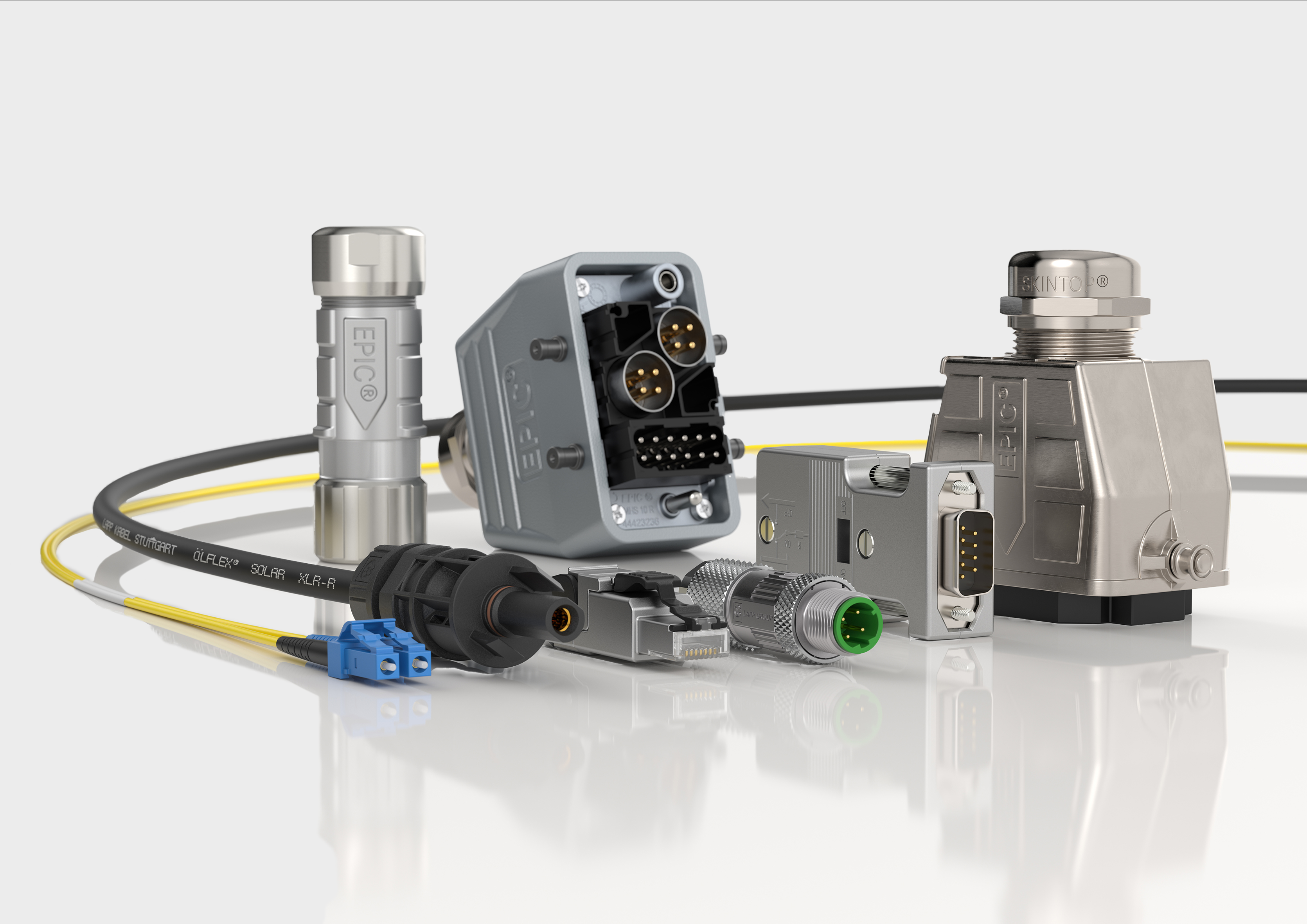

LAPP EPIC industriālos savienotājus iedala trīs lielās kategorijās: taisnstūra, apaļie un saules enerģijas savienotāji. Katra kategorija paredzēta atšķirīgām tehniskajām prasībām un darba videi.

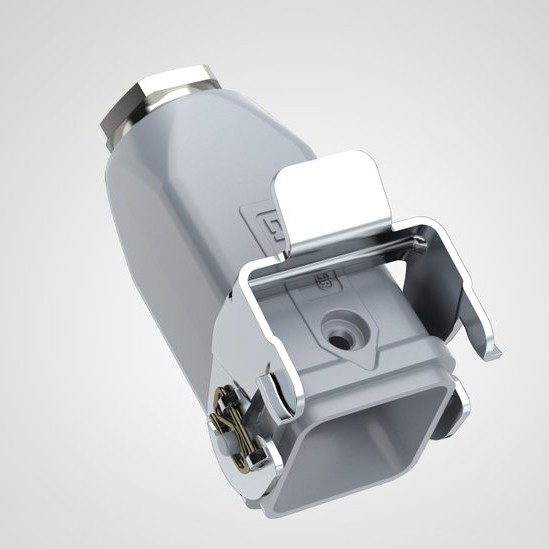

EPIC taisnstūra savienotāji ir piemēroti mašīnbūvei, vadības skapjiem un rūpnieciskām iekārtām, kur vienā savienojumā nepieciešami vairāki kontakti. Tos parasti veido korpuss, kontakta ieliktnis, kontakti un kabeļa blīvslēgs.
Zinājāt, ka EPIC modulārajā sistēmā vienā taisnstūra korpusā iespējams apvienot barošanu, vadības signālus, datu pārraidi un pat saspiestā gaisa pieslēgumu? Tas ir īpaši noderīgi moduļu iekārtās, kur svarīga ātra un pārskatāma komponentu nomaiņa.

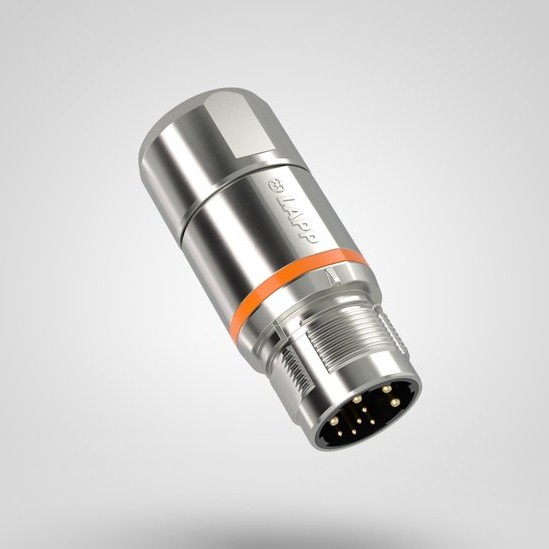

EPIC apaļie savienotāji ir kompakti un piemēroti sensoriem, izpildmehānismiem, motoriem un automatizācijas sistēmām. M8 un M12 risinājumus bieži izmanto signālu un industriālo datu pārraidei, savukārt M23 savienotāji sastopami motoru un servopiedziņu pieslēgumos.
Apaļā konstrukcija aizņem mazāk vietas un ir ērta iekārtās, kur pieslēguma zona ir ierobežota. Tomēr vienāds ārējais izmērs vēl nenozīmē vienādu kontaktu izvietojumu vai elektriskos parametrus.

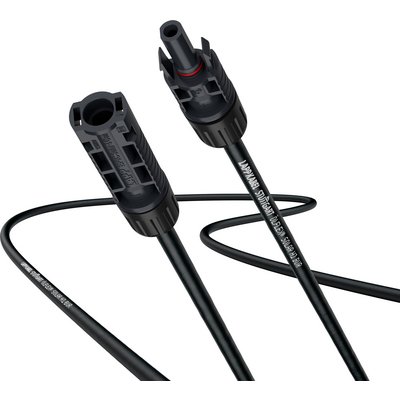

EPIC saules enerģijas savienotāji paredzēti fotoelementu sistēmu līdzstrāvas ķēdēm. Tos izmanto saules paneļu, invertoru un citu sistēmas komponentu savienošanai.
Šeit īpaši svarīga ir detaļu saderība, pareizi presēti kontakti un prasībām atbilstošs kabelis. Savienotāju nedrīkst izvēlēties tikai pēc ārējās formas — jāpārbauda nominālais spriegums, strāva, kabeļa šķērsgriezums un ražotāja norādījumi.
EPIC taisnstūra savienotājiem pieejami divu veiktspējas līmeņu korpusi — Standard un ULTRA. Piemērotāko variantu izvēlas atbilstoši iekārtas darba videi un aizsardzības prasībām.
Paredzēts ierastiem rūpnieciskiem apstākļiem, kuros nav nepieciešama paaugstināta aizsardzība pret koroziju vai elektromagnētiskajiem traucējumiem.
Piemērots videi, kur nepieciešama paaugstināta noturība pret koroziju vai efektīvāka aizsardzība pret elektromagnētiskajiem traucējumiem.
Svarīga nianse par EMC aizsardzību: ar metāla korpusu vien nepietiek. Nepieciešams pareizi pievienot kabeļa ekrānu un nodrošināt elektriski nepārtrauktu savienojumu starp korpusa daļām. Tikai tad ekranējums darbojas kā vienota sistēma.
Apzīmējumi H-A, H-BE, H-D un H-Q norāda uz dažādām EPIC taisnstūra savienotāju kontaktu ieliktņu sērijām. Katra no tām paredzēta atšķirīgām jaudas, kontaktu blīvuma un montāžas prasībām.
H-A — kompakta sērija, kas pieejama arī ar skrūvju savienojumu.
H-BE — universāla sērija barošanas un vadības ķēžu savienojumiem.
H-D — nodrošina lielāku kontaktu blīvumu un parasti izmanto presējamos jeb crimp kontaktus.
H-Q — kompakta sērija, kas piemērota arī motoru un servopiedziņu pieslēgumiem.
MC un MH — modulāras sistēmas, kurās vienā savienotājā iespējams kombinēt dažādu funkciju moduļus.
Uz ieliktņiem norādītie kontaktu numuri palīdz katru vadu pieslēgt pareizajā pozīcijā. Apzīmējums PE norāda aizsargvadītāja kontaktu, bet pin un socket raksturo kontakta izpildījumu. Jāpārbauda arī korpusa izmēra marķējums, jo savstarpēji savienojamas ir tikai saderīga izmēra detaļas.
IP65 vai IP68 marķējums raksturo aizsardzību pret putekļiem un ūdeni. Norādītā aizsardzības klase parasti ir spēkā tikai pilnībā savienotam un nofiksētam savienotājam ar pareizi uzstādītu kabeļa blīvslēgu. Atvienotam savienotājam var būt nepieciešams atbilstošs aizsargvāks.
CE, UL, CSA un VDE apzīmējumi nav automātiski attiecināmi uz visu EPIC produktu klāstu. CE ir atbilstības marķējums, nevis neatkarīgs sertifikāts, savukārt UL, CSA vai VDE apstiprinājums jāpārbauda konkrētā artikula tehniskajā dokumentācijā.
Nominālais spriegums un strāva
Kontaktu skaits
Vada šķērsgriezums
Montāžas tehnoloģija
Nepieciešamā IP klase
Temperatūra un vibrācija
Apkārtējās vides iedarbība
Detaļu savstarpējā saderība
Piemērotākais risinājums nav vienkārši lielākais vai izturīgākais modelis. Būtiski, lai korpuss, ieliktnis, kontakti un kabeļa blīvslēgs būtu savstarpēji saderīgi un atbilstu konkrētās iekārtas tehniskajām un vides prasībām.
