Populārā SENECA S500 enerģijas skaitītāju sērija ir papildināta ar pieciem jauniem MID sertificētiem modeļiem. Jaunie risinājumi aptver gan vienfāzes, gan trīsfāzu tīklus, piedāvā tiešo vai strāvmaiņu pieslēgumu un nodrošina Modbus RTU vai Ethernet komunikāciju.
Sēriju papildina modeļi S501-45-MOD-MID, S504C6-ETH-MID-N, S504C-80-ETH-MID, S534-6-MOD-MID un S534-100-MOD-MID. Katrs no tiem paredzēts atšķirīgam lietojumam — no vienfāzes slodžu uzskaites līdz trīsfāzu elektrotīkliem, kuros mērījumu dati jāintegrē automatizācijas vai ēku vadības sistēmā.
Iedomāsimies ražotni ar vairākiem cehiem un vienu kopīgu elektroenerģijas ievadu. Kopējais skaitītājs parāda visu patēriņu, taču neatklāj, kura ražošanas līnija patērē visvairāk, kur rodas neplānoti izdevumi vai kura iekārta sākusi darboties neefektīvi.
Līdzīga situācija rodas biroju kompleksos, tirdzniecības ēkās un daudzdzīvokļu namos, kuros elektroenerģijas izmaksas jāsadala starp vairākiem nomniekiem vai lietotājiem. Bez precīzas un uzticamas apakšuzskaites ir grūti sagatavot pamatotus rēķinus un novērst domstarpības par faktisko patēriņu.
Enerģijas uzskaitē parasti jārisina divi savstarpēji saistīti uzdevumi:
Tehniskā uzskaite — ļauj analizēt konkrētas iekārtas, līnijas vai objekta patēriņu, identificēt neefektivitāti un plānot enerģijas taupīšanas pasākumus.
Norēķinu uzskaite — nodrošina pārbaudāmus mērījumu datus izmaksu sadalei vai rēķinu sagatavošanai.
MID sertificētie SENECA S500 skaitītāji apvieno abas funkcijas. Tie nodrošina sertificētu mērījumu precizitāti un vienlaikus ļauj automātiski nosūtīt datus uz PLC, SCADA, BMS vai citu uzraudzības sistēmu.
Tradicionālā risinājumā enerģijas mērīšanai un datu pārraidei nereti nepieciešamas vairākas ierīces — skaitītājs, komunikācijas modulis un dažkārt arī protokolu pārveidotājs vai vārteja.
Katrs papildu komponents aizņem vietu sadales skapī, palielina montāžas un konfigurēšanas laiku un rada vēl vienu iespējamu sistēmas kļūmes punktu.
S500 sērijā enerģijas mērīšana un komunikācija ir apvienota vienā DIN sliedes ierīcē. Atkarībā no izvēlētā modeļa dati ir pieejami, izmantojot Modbus RTU vai Modbus TCP protokolu. Tas vienkāršo sistēmas arhitektūru un ļauj skaitītāju tieši integrēt automatizācijas tīklā.
Jaunie SENECA S500 sērijas modeļi atšķiras pēc tīkla veida, pieslēguma, maksimālās strāvas un komunikācijas saskarnes. Izvēloties piemērotāko modeli, jāņem vērā objekta elektrotīkls, slodze un veids, kā mērījumu dati tiks nodoti automatizācijas vai uzraudzības sistēmai.

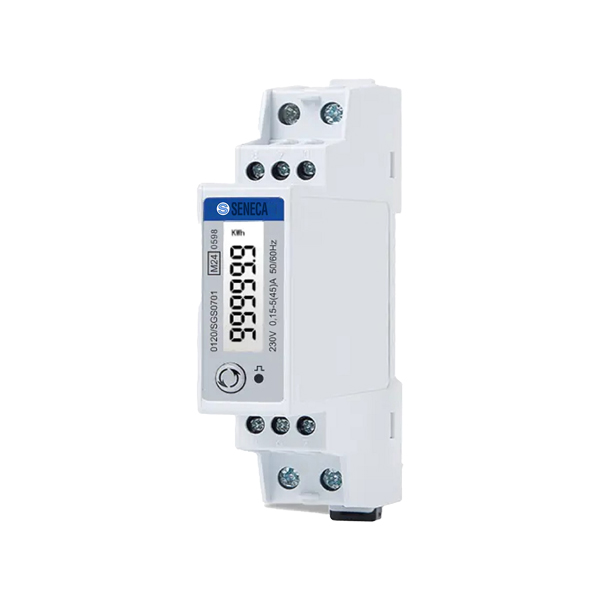

S501-45-MOD-MID ir kompakts vienfāzes elektroenerģijas skaitītājs ar tiešo pieslēgumu līdz 45 A. Tas piemērots atsevišķu vienfāzes patērētāju, iekārtu, telpu un elektrotransporta uzlādes punktu uzskaitei.
Galvenie parametri: vienfāzes tīkls, tiešais pieslēgums līdz 45 A, precizitātes klase C, MID sertifikācija un Modbus RTU komunikācija, izmantojot RS-485.
Skatīt produktu
S504C6-ETH-MID-N ir trīsfāzu modelis pieslēgšanai ar ārējiem 1 A vai 5 A strāvmaiņiem. Tas piemērots lielākām slodzēm un objektiem, kuros mērījumu dati jāintegrē Ethernet tīklā, PLC, SCADA vai ēku vadības sistēmā.
Galvenie parametri: trīsfāzu tīkls, pieslēgums ar 1 A vai 5 A strāvmaiņiem, precizitātes klase C, MID sertifikācija un Ethernet komunikācija ar Modbus TCP.
Skatīt produktu

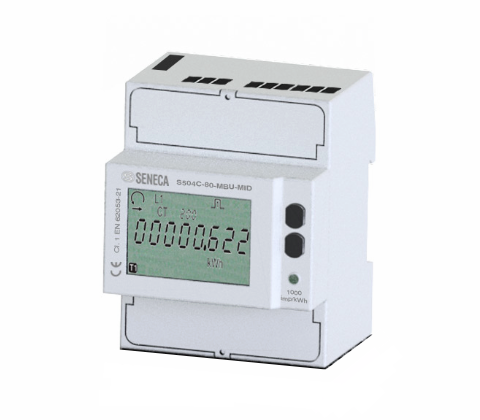

S504C-80-ETH-MID ir trīsfāzu skaitītājs ar tiešo pieslēgumu līdz 80 A. Tas ir praktisks risinājums sadalēm, kurās nepieciešama Ethernet komunikācija, bet nav vajadzīgi ārējie strāvmaiņi.
Galvenie parametri: trīsfāzu tīkls, tiešais pieslēgums līdz 80 A, precizitātes klase B, MID sertifikācija un Ethernet komunikācija ar Modbus TCP.
Skatīt produktu

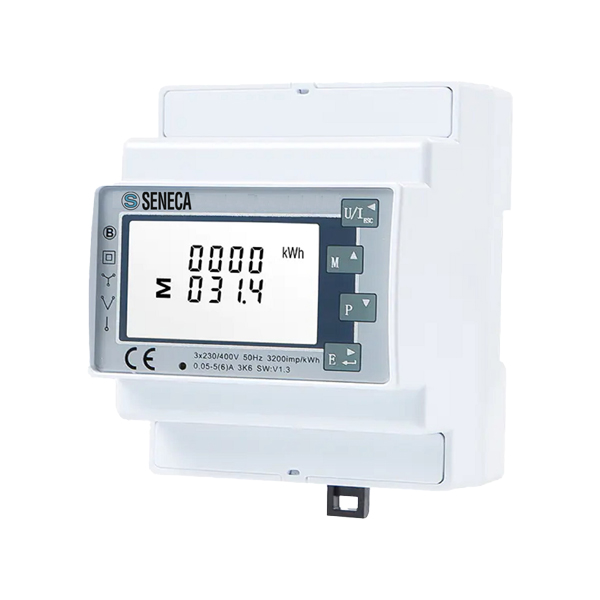

S534-6-MOD-MID ir modelis vienfāzes un trīsfāzu tīkliem, kas darbojas kopā ar ārējiem 1 A vai 5 A strāvmaiņiem. Tas piemērots lielāku slodžu uzskaitei un integrācijai sistēmās ar Modbus RTU komunikāciju.
Galvenie parametri: vienfāzes vai trīsfāzu tīkls, pieslēgums ar 1 A vai 5 A strāvmaiņiem, precizitātes klase C, MID sertifikācija un Modbus RTU komunikācija, izmantojot RS-485.
Skatīt produktu

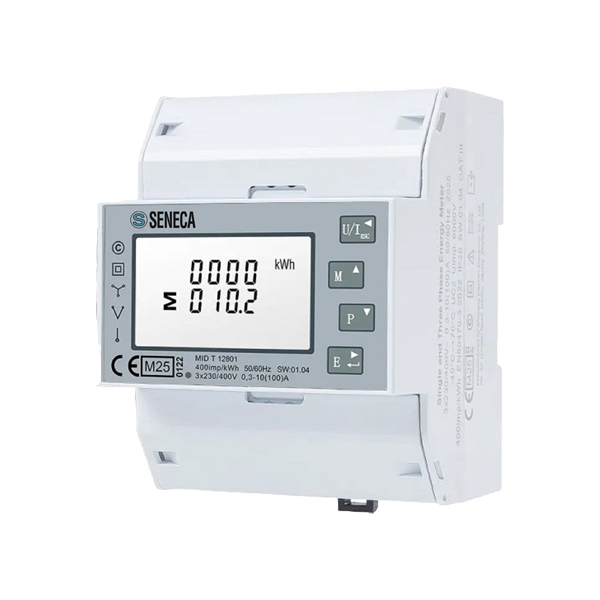

S534-100-MOD-MID ir trīsfāzu modelis ar tiešo pieslēgumu līdz 100 A un Modbus RTU komunikāciju. Tas paredzēts objektiem, kuros jāuzskaita salīdzinoši liela strāva bez ārēju strāvmaiņu uzstādīšanas.
Galvenie parametri: trīsfāzu tīkls, tiešais pieslēgums līdz 100 A, precizitātes klase C, MID sertifikācija un Modbus RTU komunikācija, izmantojot RS-485.
Skatīt produktu
Jaunie modeļi paplašina S500 sērijas izvēles iespējas ar vienfāzes tiešo pieslēgumu līdz 45 A, trīsfāzu tiešo pieslēgumu līdz 100 A, strāvmaiņu pieslēguma variantiem un Ethernet modeļiem ar Modbus TCP komunikāciju. Tas ļauj skaitītāju precīzāk pielāgot konkrētā objekta elektrotīklam, slodzei un datu pārraides infrastruktūrai.
Jaunie S500 modeļi nodrošina būtiskāko elektrotīkla un enerģijas parametru mērīšanu, tostarp:
spriegumu un strāvu;
aktīvo un reaktīvo jaudu;
aktīvo un reaktīvo enerģiju;
jaudas koeficientu;
enerģijas plūsmas virzienu.
Divvirzienu enerģijas uzskaite ir īpaši noderīga objektos ar lokālu elektroenerģijas ražošanu, piemēram, saules paneļu sistēmās. Šādos objektos enerģija atkarībā no ražošanas un patēriņa attiecības var plūst abos virzienos.
Mērījumu rezultāti ir apskatāmi gan skaitītāja LCD displejā, gan pieejami caur komunikācijas saskarni. Tas ļauj datus izmantot ne tikai manuālai kontrolei, bet arī automatizētai uzraudzībai, tendenču analīzei, atskaitēm un brīdinājumu izveidei.
MID jeb Mērinstrumentu direktīvas prasībām atbilstoša sertifikācija apliecina, ka skaitītājs atbilst noteiktām metroloģiskās precizitātes un uzticamības prasībām. S500 modeļi atbilst direktīvai 2014/32/ES un standartam EN 50470-3.
Praksē tas nozīmē, ka skaitītāju datus var izmantot ne tikai enerģijas patēriņa analīzei, bet arī norēķinu un izmaksu sadales vajadzībām, ievērojot konkrētajam lietojumam piemērojamās prasības.
Viens skaitītājs tādējādi var nodrošināt gan tehniskajam personālam nepieciešamo informāciju, gan pārbaudāmus datus elektroenerģijas izmaksu sadalei starp cehiem, struktūrvienībām, nomniekiem vai citiem lietotājiem.
Modeļus ar Modbus RTU komunikāciju iespējams konfigurēt ar priekšējā paneļa taustiņiem vai SENECA E-MODBUS-PACK programmatūru.
Ethernet modeļiem S504C6-ETH-MID-N un S504C-80-ETH-MID ir iebūvēts tīmekļa serveris. Tas ļauj apskatīt mērījumu datus pārlūkprogrammā un eksportēt tos CSV formātā bez papildu programmatūras instalēšanas.
MID sertificēta precizitāte tehniskajai un norēķinu uzskaitei.
Modbus RTU vai Modbus TCP komunikācija tiešai integrācijai PLC, SCADA un BMS sistēmās.
Tiešā vai strāvmaiņu pieslēguma izvēle dažādām slodzēm un elektrotīklu konfigurācijām.
Divvirzienu mērīšana objektiem ar saules paneļiem vai citiem lokāliem enerģijas avotiem.
Mērīšana un datu pārraide vienā ierīcē, samazinot papildu komponentu skaitu sadales skapī.
Plaša modeļu izvēle vienfāzes un trīsfāzu lietojumiem ar strāvu līdz 100 A.
Jaunie SENECA S500 sērijas modeļi ļauj izvēlēties enerģijas skaitītāju atbilstoši konkrētā objekta tīklam, strāvas diapazonam un komunikācijas infrastruktūrai. Tie apvieno sertificētu mērījumu precizitāti, kompaktu DIN sliedes izpildījumu un ērtu datu integrāciju vienā ierīcē.
Lai izvēlētos piemērotāko modeli, jāņem vērā četri galvenie parametri:
fāžu skaits
maksimālā strāva
pieslēguma veids
nepieciešamā komunikācijas saskarne.
Lāsmas speciālisti palīdzēs salīdzināt modeļus un piemeklēt konkrētajam lietojumam atbilstošu risinājumu.
