Industriālajā automatizācijā pieprasījums pēc ātrākas datu apstrādes un precīzas sinhronizācijas turpina strauji augt. FATEK M sērija ir pilnībā modernizēta, modulāra PLC platforma, kas izstrādāta, lai efektīvi risinātu augstākās sarežģītības industriālās vadības un kustības vadības (motion control) lietojumprogrammas. Jaunās paaudzes vadības tehnoloģija un unikālā arhitektūra palīdz inženieriem un ražotājiem optimizēt iekārtu darbību, nodrošinot pārskatāmu un viegli salīdzināmu M sērijas procesoru saimju un paplašināšanas iespēju izvēli.
FATEK Automation Corporation jau vairāk nekā trīsdesmit gadus ir nostiprinājis uzticama un stabila PLC ražotāja reputāciju. Jaunā platforma pārstāv uzņēmuma nākamās paaudzes tehnoloģiju lēcienu. Praktiski tas nozīmē, ka ar vienu un to pašu platformu ir iespējams nosegt gan kompaktas OEM iekārtas, gan daudzasu sistēmas ar sinhronizētu kustību vadību:
Īpaši ātra datu apstrāde: Pateicoties FATEK unikālajai HARD PLC arhitektūrai, LD (Ladder Diagram) instrukciju izpildes ātrums sasniedz līdz pat 0,8 ns ar ultra zemu pārtraukumu aizturi. HARD PLC nozīmē aparatūras loģikā balstītu I/O vadību, kas novērš operētājsistēmas (OS) vai lietojumprogrammu slāņa radītās aiztures.
Iebūvētie I/O punkti: Visiem M sērijas bāzes CPU modeļiem uz paša kontroliera korpusa jau standarta komplektācijā ir izvietotas 16 digitālās ieejas (DI) un 16 digitālās izejas (DO).

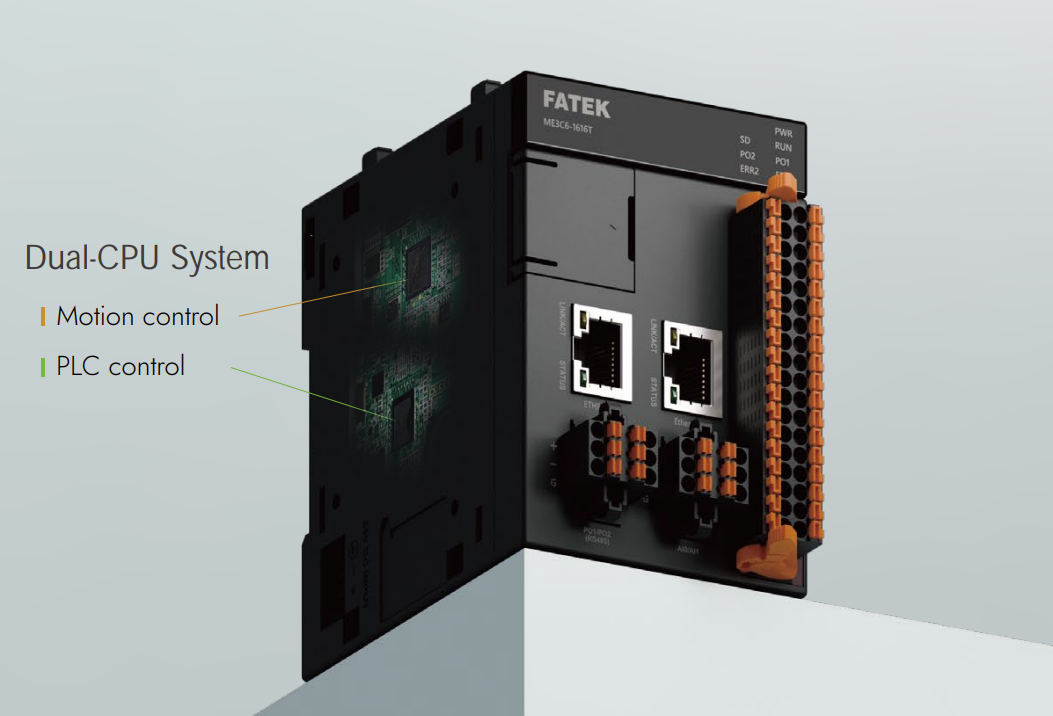

Uzlabota kustības vadība: Atkarībā no izvēlētā modeļa platforma nodrošina EtherCAT reāllaika industriālo tīklu, interpolāciju (lineāro, cirkulāro un helikālo), elektronisko izcilni (E-CAM) un sinhronizētu asu vadību līdz pat 24 asīm.
Mūsdienīga savienojamība un IoT: Bāzes specifikācijā ietilpst 1x vai 2x Ethernet porti, 2x RS-485 porti un mūsdienīgs USB Type-C ports ērtākai programmēšanai. Industriālā IoT (IIoT) vajadzībām ir integrēts MQTT un Modbus TCP protokolu atbalsts attālinātajai uzraudzībai un datu pārsūtīšanai uz mākoņiem vai SCADA sistēmām.
Mērogojamība un jauda: Sistēma spēj augt līdz pat 2048 digitālajiem I/O (DIO) punktiem, 256 analogajiem I/O (AIO) punktiem un atbalsta līdz 64 paplašināšanas moduļu pieslēgšanai.
Mūsu pieredze rāda, ka modernizācijas jeb retrofit projektos un jaunu iekārtu būvē elastība ir primārais nosacījums. FATEK M sērija ir piemērota situācijām, kur nepieciešams kas vairāk par klasisko releju loģiku. Tipiskas pielietojuma nozares un iekārtas ir iepakošanas un marķēšanas mašīnas, sinhronās materiāla padeves mezgli, tekstila iekārtas, daudzasu griešanas un dozēšanas risinājumi, viedie konveijeri, kā arī testēšanas stendi.
Tāpat tā ieņem nozīmīgu lomu energoefektivitātes un stāvokļa uzraudzības (condition monitoring) sistēmās, kur PLC ne tikai vada procesu, bet paralēli apkopo un nodod datus augstāka līmeņa vadības struktūrām.
Lai precīzi piemeklētu tehniskajām prasībām atfilstošāko kontrolieri, FATEK ir sadalījis M sēriju piecās specializētās kategorijās:
Sērija | Kategorija | Galvenais pielietojums | Iebūvētie I/O (DI / DO / AI) | EtherCAT atbalsts | Kustības vadības specifika | Maks. DIO / AIO apjoms | Paplašināšanas veids |
|---|---|---|---|---|---|---|---|
MQ | Kompakta | Kompaktas OEM iekārtas un pozicionēšanas uzdevumi | 16 DI / 16 DO / Nav AI | Koplietots Eth/EC ports | Līdz 20 asīm; 4-8 pulsu izeju asis (200 kHz) | 512 DIO / 128 AIO | Plug-in plates + lokālā paplašināšana |
MA | Paplašināta | Standarta industriālās automatizācijas sistēmas | 16 DI / 16 DO / Nav AI | Koplietots Eth/EC ports | Līdz 24 asīm; līdz 8 pulsu izeju asīm (200 kHz) | 2048 DIO / 256 AIO | Līdz 64 lokālajiem moduļiem |
MU | Vispārēja kustības vadība | Kompaktākas daudzasu iekārtas | 16 DI / 16 DO / 2 AI | Jā (atsevišķs ports) | Līdz 18 asīm; 4 EtherCAT reālās asis; 2 pulsu asis | 512 DIO / 128 AIO | Lokālie moduļi (neatbalsta advanced expansion) |
MS | Vispārēja kustības vadība | Iepakošanas un sinhronizētas kustības sistēmas | 16 DI / 16 DO / 2 AI | Jā (atsevišķs ports) | Līdz 24 asīm; 12 EtherCAT reālās asis; E-CAM līdz 3 asīm | 2048 DIO / 256 AIO | Līdz 64 lokālajiem moduļiem |
ME | Uzlabota kustības vadība | Augstas klases un sarežģītības kustības sistēmas | 16 DI / 16 DO / 2 AI | Jā (atsevišķs ports) | Līdz 24 asīm; 16 EtherCAT reālās asis; E-CAM līdz 16 asīm; helikālā interpolācija | 2048 DIO / 256 AIO | Līdz 64 lokālajiem moduļiem |

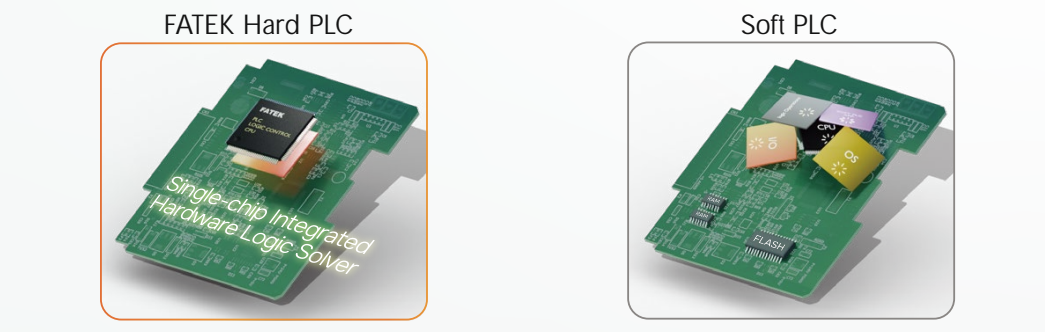

Lielākā daļa tirgū pieejamo programmatūras bāzes kontrolieru jeb Soft PLC risinājumu balstās uz datoram līdzīgas arhitektūras, kur vadības loģika tiek izpildīta virs vispārējas nozīmes operētājsistēmas. Kad sistēmas slodze pieaug – piemēram, vienlaicīgi notiek intensīva datu apmaiņa ar operatora paneļiem (HMI), tīkla pieprasījumu apstrāde un sarežģīti aprēķini –, var parādīties neparedzētas aiztures un sistēmas nestabilitāte.
Turpretim FATEK HARD PLC aparatūras līmeņa arhitektūra visu vadības kodolu integrē tieši vienā specializētā mikroshēmā. Rezultātā sistēma nodrošina:
Stabilu cikla izpildes laiku bez svārstībām: Laika nobīdes (fāzes grīste jeb cikla nevienmērība) ir praktiski vienādas ar 0%, kas garantē stingri noteiktu un prognozējamu komandu izpildi neatkarīgi no komunikācijas slodzes.
Zemāku siltuma izdalīšanos: Enerģijas patēriņš un karstuma ģenerēšana ir samazināta līdz pat 58%, salīdzinot ar programmatūras bāzes kontrolieriem. Tas ļauj nodrošināt stabilu bezventilatora korpusa darbību zemas temperatūras režīmā un ievērojami pagarina elektronisko komponentu darbmūžu.
Zibenīgu gatavību darbam: Kontrolieris ieslēdzas un uzsāk programmas izpildi tūlīt pēc barošanas sprieguma padeves, negaidot operētājsistēmas ielādi.

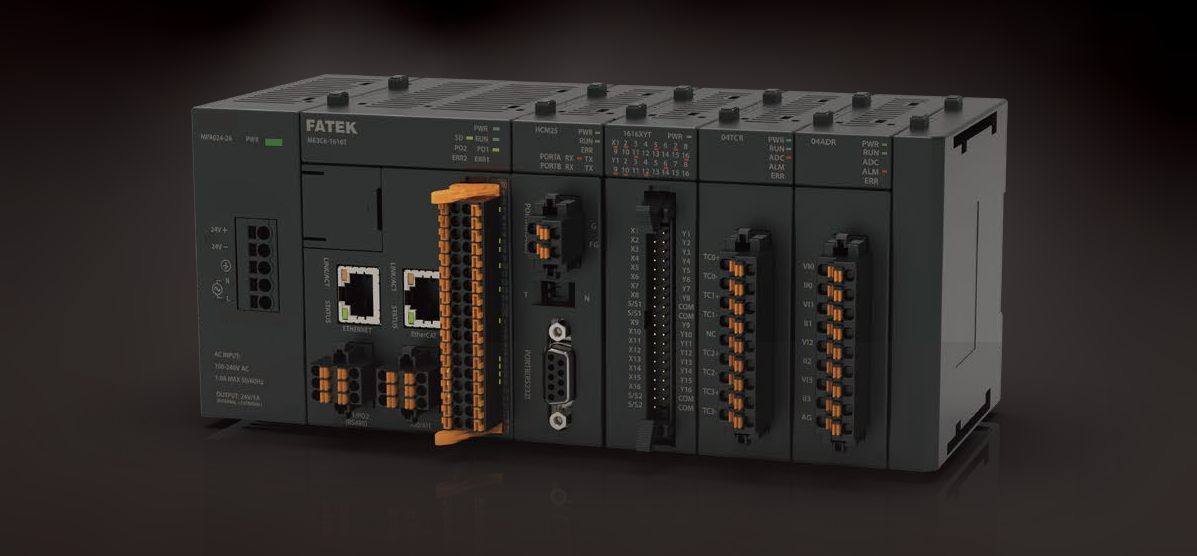

M sērijas stiprā puse ir tās mērogojamība, izmantojot ātrdarbīgo FATEK Hyperbus kopni. Katram paplašināšanas modulim ir iebūvēts savs neatkarīgs procesors (MCU), kas veic tādus lokālos uzdevumus kā signālu mērogošana (scaling) vai temperatūras PID auto-tūnings, tādējādi atslogojot centrālo procesoru.
Zemāk apkopoti populārākie un biežāk izmantotie M sērijas moduļu tipi:
Kategorija | Modelis | Specifikācija un signālu tipi | Savienojuma veids |
|---|---|---|---|
Digitālie I/O | M16X | 16 punktu digitālā ieeja (24 VDC) | Ērti Push-in spaiļu bloki |
M16YT / M16YJ | 16 punktu tranzistoru izeja (SINK NPN vai SOURCE PNP) | Ērti Push-in spaiļu bloki | |
M16YR | 16 punktu releja izeja | Ērti Push-in spaiļu bloki | |
Analogie I/O | M04AD | 4 kanālu sprieguma/strāvas ieeja (izšķirtspēja 14-bit) | Push-in spaiļu bloki |
M04DA | 4 kanālu sprieguma/strāvas izeja (izšķirtspēja 14-bit) | Push-in spaiļu bloki | |
Temperatūra & Svari | M04TC / M04TD | 4 kanālu termopāra (TC) vai RTD (Pt100/Pt1000) ieeja | Push-in spaiļu bloki |
M02LCR | 2 kanālu augstas precizitātes svara devēju (load cell) modulis | Push-in spaiļu bloki | |
Komunikācija | MHCM25 / MHCM55 | Papildu ātrdarbīgie seriālie porti (RS-232, RS-485) | Modulāras interfeisa ligzdas |
Kopnes paplašināšana | MRPWE-AC | Atkārtotāja (repeater) modulis sistēmas lokālajai paplašināšanai | Ļauj pieslēgt papildu I/O moduļu rindas |
Lai izvēlētais FATEK M sērijas kontrolieris pilnībā atbilstu jūsu vajadzībām, pirms specifikācijas apstiprināšanas iesakām pārbaudīt:
Kustības prasības: Vai projektā tiks izmantoti soļu/servo motori ar impulsu vadību (PTO), vai arī nepieciešama reāllaika EtherCAT industriālā tīkla sinhronizācija?
Asu skaits: Cik fizisku un cik virtuālu asu būs nepieciešams vadīt? Vai nākotnē ir plānota sistēmas paplašināšana?
Iebūvētie analogie mezgli: Vai nepieciešamas analogās ieejas tieši uz CPU (pieejamas MU, MS, ME saimēs), vai arī racionālāk ir izmantot MA/MQ sēriju un pievienot atsevišķu analogā signāla moduli?
Izvietojums skapī: Vai visi nepieciešamie paplašināšanas moduļi satilps vienā DIN sliedes rindā, vai arī jāparedz MRGH/MRGT moduļi sistēmas dalīšanai vairākās rindās?
Signālu specifika: Vai lauka sensori un izpildmehānismi pieprasa NPN (SINK) vai PNP (SOURCE) loģikas pieslēgumu?
Paļaušanās tikai uz kopējo sērijas nosaukumu: Pieņēmums, ka visi MA vai MQ sērijas procesori ir identiski, ir maldīgs. Noteiktiem šīs sērijas modeļiem ir koplietots Ethernet/EtherCAT ports, kamēr citiem EtherCAT funkcionalitāte nav paredzēta vispār. Izvēle vienmēr jāveic pēc konkrētā modeļa koda.
Analogā I/O esamības pieņemšana: kompaktajai MQ un paplašinātajai MA sērijai nav iebūvētu analogo ieeju – ja nepieciešams apstrādāt 4-20 mA vai 0-10 V signālus bez papildu moduļiem, jāizvēlas MU, MS vai ME kontrolieri.
Paplašināšanas moduļu saderības neievērošana: Tā sauktie high-speed jeb uzlabotie paplašināšanas moduļi un moduļu bloku rindas netiek vienādi atbalstītas visos CPU modeļos (piemēram, kompaktajai MU sērijai ir ierobežojumi salīdzinājumā ar MS un ME).
FATEK M sērijas vadības platforma veiksmīgi apvieno unificētu programmēšanas vidi UperLogic (kas atbalsta LD un ST valodas) ar augstākās klases aparatūras veiktspēju. Tas ļauj optimizēt izmaksas un vadīt gan nelielas lokālas iekārtas, gan sarežģītus Industry 4.0 mezglus vienas produktu ekosistēmas ietvaros.
Ja jums ir radušies papildus jautājumi par FATEK M sērijas PLC un I/O moduļu integrāciju, tad mūsu speciālisti ar prieku jums atbildēs un sniegs papildus konsultāciju, kā arī kopā spēsim atrast piemērotāko risinājumu jūsu gadījumam vai jūsu automatizācijas izaicinājumam. Mūsu inženieru komanda ir gatava jums palīdzēt!
