Rūpnieciskās automatizācijas sistēmās asinhrono elektromotoru palaišana un apstādināšana rada ievērojamus elektriskos un mehāniskos izaicinājumus. Tradicionālā tiešā palaišana no tīkla (DOL) izraisa lielas strāvas smailes, kas rada sprieguma kritumus tīklā, kā arī straujus griezes momenta lēcienus.
Šie procesi paātrina mehānisko pārvadu, siksnu un gultņu nodilumu. Lai risinātu šīs problēmas, Schneider Electric ir izstrādājis jaunas paaudzes mīkstās palaišanas ierīces jeb softstarterus – Altivar Soft Starter ATS430 sēriju, kas pakāpeniski aizstāj iepriekšējās paaudzes Altistart 22 iekārtas.

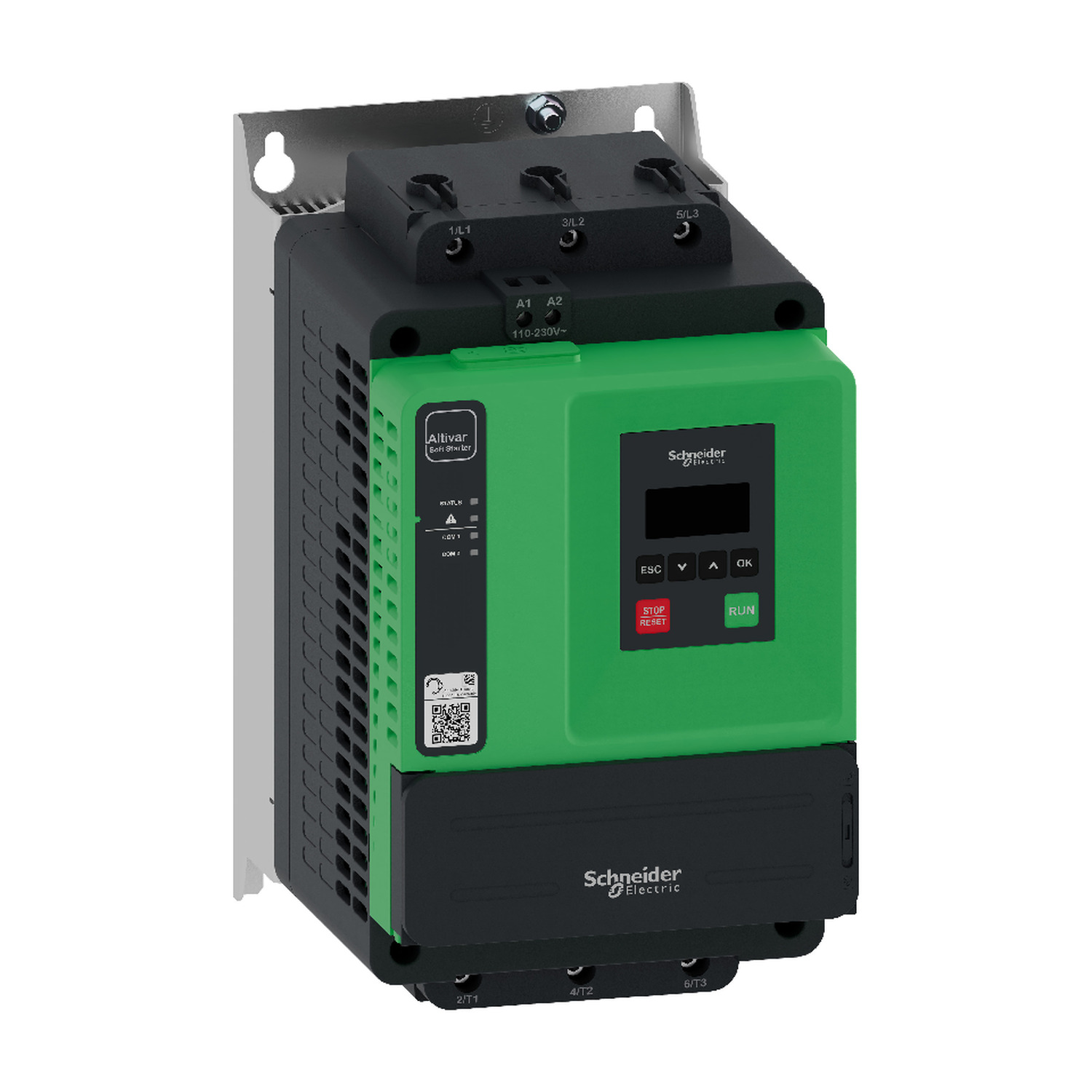

Altivar Soft Starter ATS430 ir inteliģents trīs fāžu asinhrono elektromotoru softstarters ar jaudas diapazonu no 4 kW līdz 400 kW (17 A līdz 590 A). Tas nodrošina vienmērīgu un kontrolētu motoru palaišanu un apstādināšanu.
Pateicoties divu kontrolēto fāžu principam apvienojumā ar iebūvētiem apvada (bypass) relejiem, Altivar ATS430 darbojas ar izcilu energoefektivitāti, sasniedzot 99,5% lietderības koeficientu un būtiski samazinot siltuma izdalīšanos sadales skapī.
Saderība ar EcoStruxure platformu nodrošina efektīvu digitālo rīku izmantošanu visā projekta dzīves cikla laikā. Inženieri var izmantot šādas specializētas programmatūras:
EcoStruxure Motor Control Configurator – aizsargslēdžu un kontaktoru ātrai piemeklēšanai.
EcoStruxure Motor Management Design – precīziem elektriskā dizaina aprēķiniem un mehāniskās palaišanas pārbaudei.
Papildus ir iebūvēta "mazā motora testa" (small motor test) funkcija. Tā maksimāli atvieglo instalācijas vadu diagnostiku un pārbaudes pirms pilnas slodzes pieslēgšanas. Visi tehniskie dati un saderīgie komponenti ir atrodami vietnē lasma.eu.
Atšķirībā no tradicionālajām mīkstās palaišanas ierīcēm, kas paātrina motoru ar vienkāršu sprieguma rampu, Altivar ATS430 ir aprīkots ar Schneider Electric patentēto griezes momenta vadības sistēmu (TCS). Šis algoritms pastāvīgi aprēķina un kontrolē motoram pievadīto griezes momentu, nodrošinot lineāru paātrinājumu un palēninājumu neatkarīgi no reālās slodzes stāvokļa.
Šāda pieeja sniedz būtisku praktisko labumu divos galvenajos lietojuma veidos:
Sūkņu stacijās: TCS palēninājuma profils nodrošina pakāpenisku spiediena samazināšanu sūkņa apstādināšanas laikā. Tas ļauj pretvārstiem aizvērties plūstoši, pilnībā novēršot hidrauliskā trieciena sekas un cauruļvadu bojājumus bez dārgiem ārējiem ātruma sensoriem.
Konveijeru un ventilatoru sistēmās: Griezes momenta kontrole novērš piedziņas siksnu slīdēšanu. Konveijera lentes sāk kustību bez rāvieniem, pasargājot transportējamo materiālu no noslīdēšanas neatkarīgi no tā, vai līnija ir pilna vai darbojas tukšgaitā.

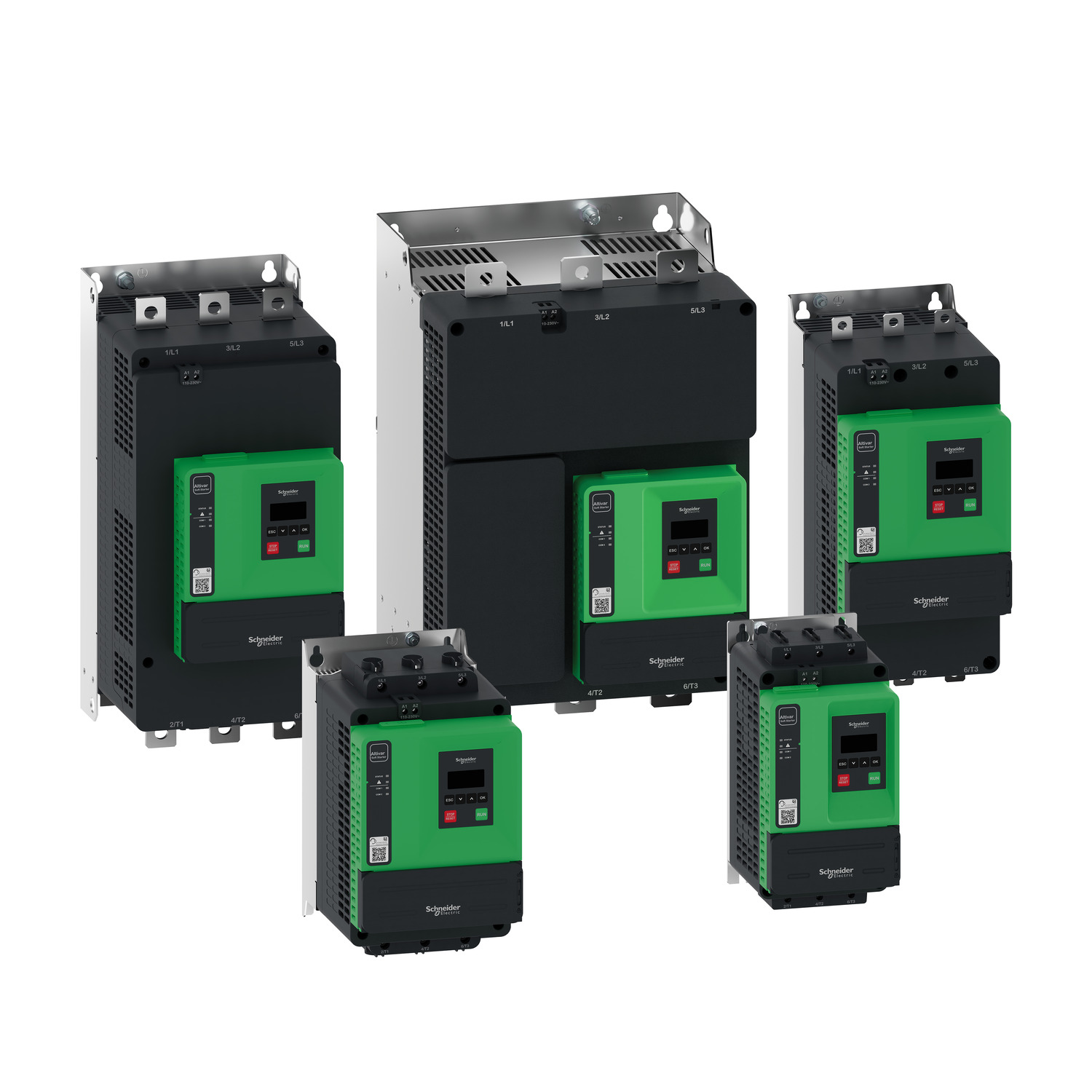

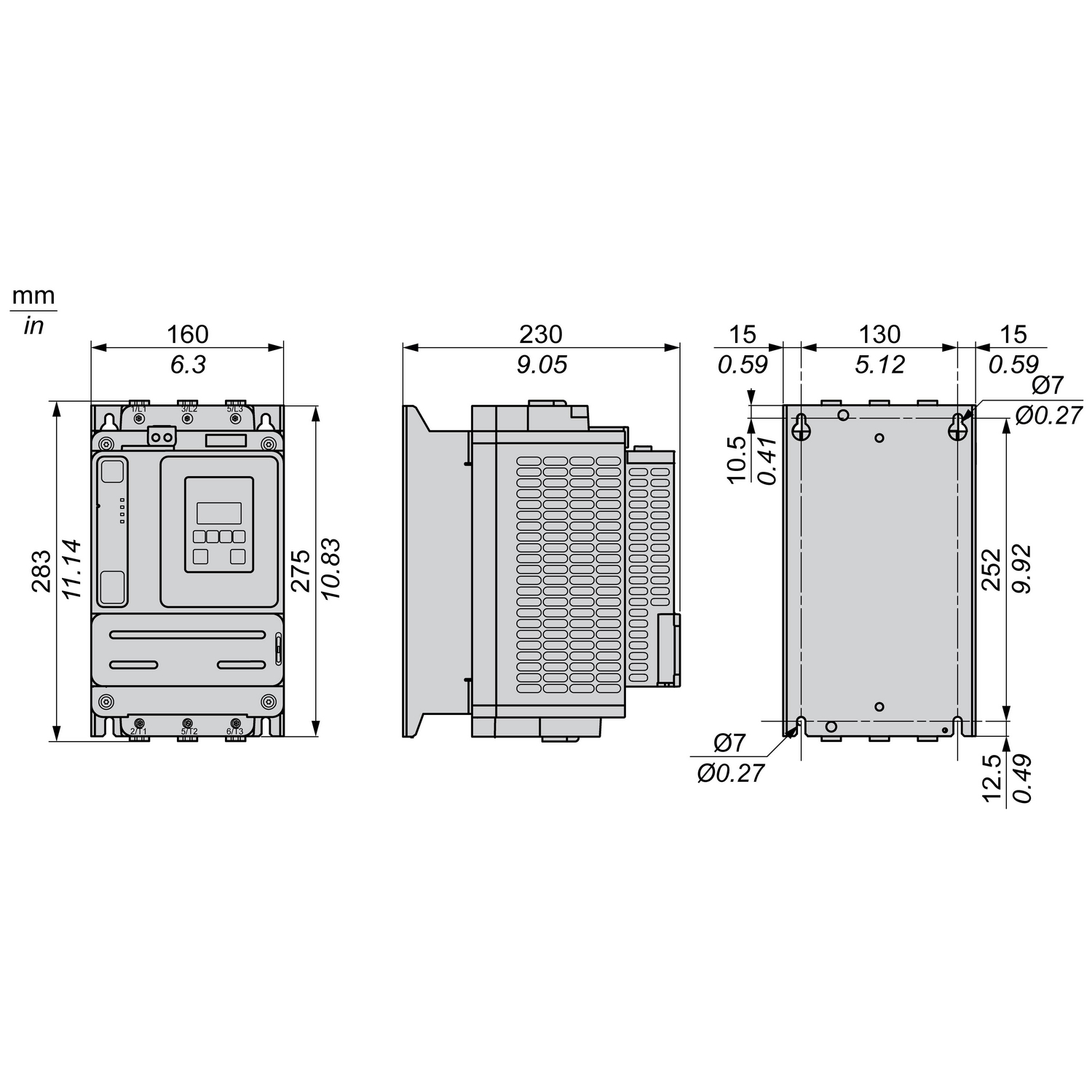

Altivar ATS430 sērija aptver plašu industriālo jaudu spektru, piedāvājot standartizētus modeļus dažādām darba strāvām. Lai nodrošinātu ilgstošu un drošu darbību, visām ierīcēm ir jāveic vertikāla montāža sadales skapjos ar pielaidi līdz ±10°.
Modeļa kods | Nominālā strāva (Ie) | Motora jauda pie 400 V | Gabarīti (Platums) | Svars |
|---|---|---|---|---|
ATS430D17S6 | 17 A | 7,5 kW | 130 mm | 2,9 kg |
ATS430D32S6 | 32 A | 15 kW | 130 mm | 2,9 kg |
ATS430D47S6 | 47 A | 22 kW | 160 mm | 3,4 kg |
ATS430D75S6 | 75 A | 37 kW | 160 mm | 6,4 kg |
ATS430D88S6 | 88 A | 45 kW | 160 mm | 6,6 kg |
ATS430C11S6 | 110 A | 55 kW | 160 mm | 6,6 kg |
ATS430C21S6 | 210 A | 110 kW | 206 mm | 15,6 kg |
ATS430C25S6 | 250 A | 132 kW | 206 mm | 15,6 kg |
ATS430C59S6 | 590 A | 315 kW | 304 mm | 24,9 kg |
Pateicoties shēmas plašu papildu aizsarglakojumam (Class 3C3 un Class 3S3 saderība pēc IEC 60721-3-3), šie softstarteri ir piemēroti darbam agresīvās vidēs ar paaugstinātu mitrumu vai ķīmisko piesārņojumu, piemēram, notekūdeņu attīrīšanas iekārtās.
Ierīces nepārtraukti darbojas apkārtējās vides temperatūrā no -25°C līdz +40°C bez jaudas samazināšanas. Darba augstums ir līdz 2000 m v.j.l. bez jaudas ierobežojumiem. Visi ražotāja norādītie modeļu kodi un to pieejamība ir ērti pārskatāma un pasūtāma lasma.eu preču katalogā.
Rūpnieciskajā vidē neplānota dīkstāve rada milzīgus finansiālus zaudējumus. Lai to novērstu, Altivar ATS430 ir aprīkots ar inteliģentu stāvokļa uzraudzību (condition monitoring).
Ierīces iebūvētie algoritmi reāllaikā seko līdzi kritisko komponentu (dzesēšanas ventilatoru un apvada releju) nolietojumam. Mērījumu precizitāte pārsniedz 95%. Ierīce mēra aktīvo un reaktīvo jaudu, enerģijas patēriņu, kā arī fiksē tīkla sprieguma svārstības un fāžu nesimetriju, pasargājot motoru no pārslodzēm.
Kiberdrošības nolūkos visi programmaparatūras (firmware) atjauninājumi ir digitāli parakstīti un tiek verificēti pašā ierīcē, novēršot jebkādu nesankcionētu piekļuvi rūpnieciskajiem tīkliem.
Komunikācijai standartaprīkojumā ir iebūvēts Modbus RS-485 RJ45 savienojums. Papildus ir pieejamas speciālas komunikācijas kartes integrācijai citos protokolos: Modbus TCP, EtherNet/IP, PROFIBUS DP V1 un CANopen. Tas nodrošina vienkāršu integrāciju ar vadības kontrolleriem (piemēram, Modicon M221 vai M172).
Mūsdienu ražošanas uzņēmumi aizvien lielāku vērību pievērš energoefektivitātei un iekārtu ilgtspējai. Altivar ATS430 izstrādē Schneider Electric ir izmantojis ekodizaina principus:
Korpusa detaļās izmantota plastmasa ar vismaz 20% bioloģiskas izcelsmes sastāvu.
Izmantotais alumīnijs ir sertificēts saskaņā ar ASI (Aluminium Stewardship Initiative) standartu.
Iepakojums ir izgatavots no pārstrādāta kartona (vismaz 70% saturs) ar minimālu vienreizlietojamās plastmasas daudzumu.
Produkts pilnībā atbilst RoHS un REACH direktīvām un tam ir ISO 14025 prasībām atbilstošs produkta vides profils. Iekārtas augstā izturība pret mehānisko, termisko un ķīmisko stresu būtiski pagarina tās kalpošanas laiku, un ražotājs nodrošina rezerves daļu pieejamību vietējam remontam.
Gudri izvēlēta un precīzi pielāgota elektromotora vadības sistēma ir pamats stabilai un energoefektīvai ražošanas uzņēmumu darbībai. Modernizējot esošās vai būvējot jaunas sistēmas, kvalitatīvu komponentu un pārdomātu tehnoloģisko algoritmu izmantošana palīdz būtiski samazināt uzturēšanas izmaksas un novērst avārijas situācijas.
Ja jums ir radušies papildus jautājumi par elektromotora vadības optimizāciju vai Altivar ATS430 softstarteru integrācijas iespējām, tad ZTF Lāsma speciālisti ar prieku atbildēs un sniegs papildus konsultāciju, kā arī kopā spēsim atrast piemērotāko risinājumu konkrētajam gadījumam vai automatizācijas izaicinājumam. Uzņēmuma inženieru komanda ir gatava palīdzēt!
Sadarbībā ar uzņēmumu ZTF Lāsma, kas ir oficiālais Schneider Electric partneris Latvijā jau vairāk nekā 30 gadus, rūpniecisko iekārtu operatoriem ir pieejams nepieciešamais tehniskais atbalsts un piemērotāko elektromotoru vadības risinājumu izstrāde. Inženieri nodrošina pilnu pakalpojumu spektru: no pareizas mīkstās palaišanas ierīces un saderīgu aizsardzības aparātu izvēles līdz palīdzībai parametru iestatīšanā un sistēmas nodošanā ekspluatācijā.
