Измерение уровня и расхода воды имеет первостепенное значение для снижения рисков наводнений, управления водными ресурсами и обеспечения безопасности инженерной инфраструктуры. Точные данные об уровне воды в каналах, реках, резервуарах или системах сточных и канализационных вод позволяют своевременно реагировать на угрозы наводнений, оптимизировать защитные меры и автоматизировать системы оповещения.
В этом контексте большое значение имеет технология датчиков, так как она определяет точность измерений, надежность и применимость в различных условиях окружающей среды. Для контроля уровня наводнений с практической точки зрения широко применяются бесконтактные уровнемеры:

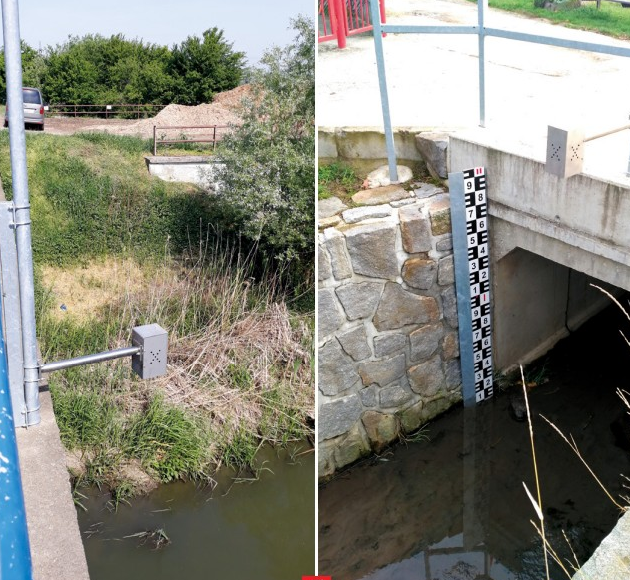

Бесконтактные ультразвуковые уровнемеры, измеряющие расстояние до поверхности воды с помощью звуковых импульсов. Эти датчики идеально подходят для открытых водных путей или водоемов, где требуется быстрое и надежное наблюдение уровня без физического контакта с жидкостью.
Радарные датчики, использующие электромагнитные волны и обеспечивающие точные измерения даже в сложных условиях, таких как туман, пыль или пары. Радарные датчики особенно подходят для зон риска наводнений с быстро меняющимся уровнем воды, а также для измерений в узких шахтах канализации.
Помимо измерения уровня, для эффективного контроля наводнений часто требуется наблюдение за расходом воды в каналах, что позволяет определить объем воды и прогнозировать развитие наводнения. Здесь можно использовать решения, объединяющие измерения уровня с геометрией канала, например ультразвуковые датчики с конструкцией канала Parshall (Parshall flume), обеспечивающие точные расчеты расхода.
Комбинируя технологии различных датчиков, можно создавать гибкие и надежные системы контроля наводнений, обеспечивающие как безопасность, так и эффективное управление водными ресурсами.
Бесконтактные уровнемеры идеально подходят для измерения уровня воды в местах, где условия окружающей среды или загрязнение воды не позволяют использовать другие типы контактных датчиков, например, поплавковые или гидростатические датчики.
Бесконтактное измерение — отсутствие физического контакта с водой снижает износ и риск механических повреждений.
Широкий диапазон измерений — до нескольких десятков метров от поверхности воды (расстояние 20–30 м).
Температурная компенсация обеспечивает точные измерения при изменяющихся погодных условиях.
Широкие возможности интеграции в системы управления: 4–20 мА, HART, RS485 (Modbus).

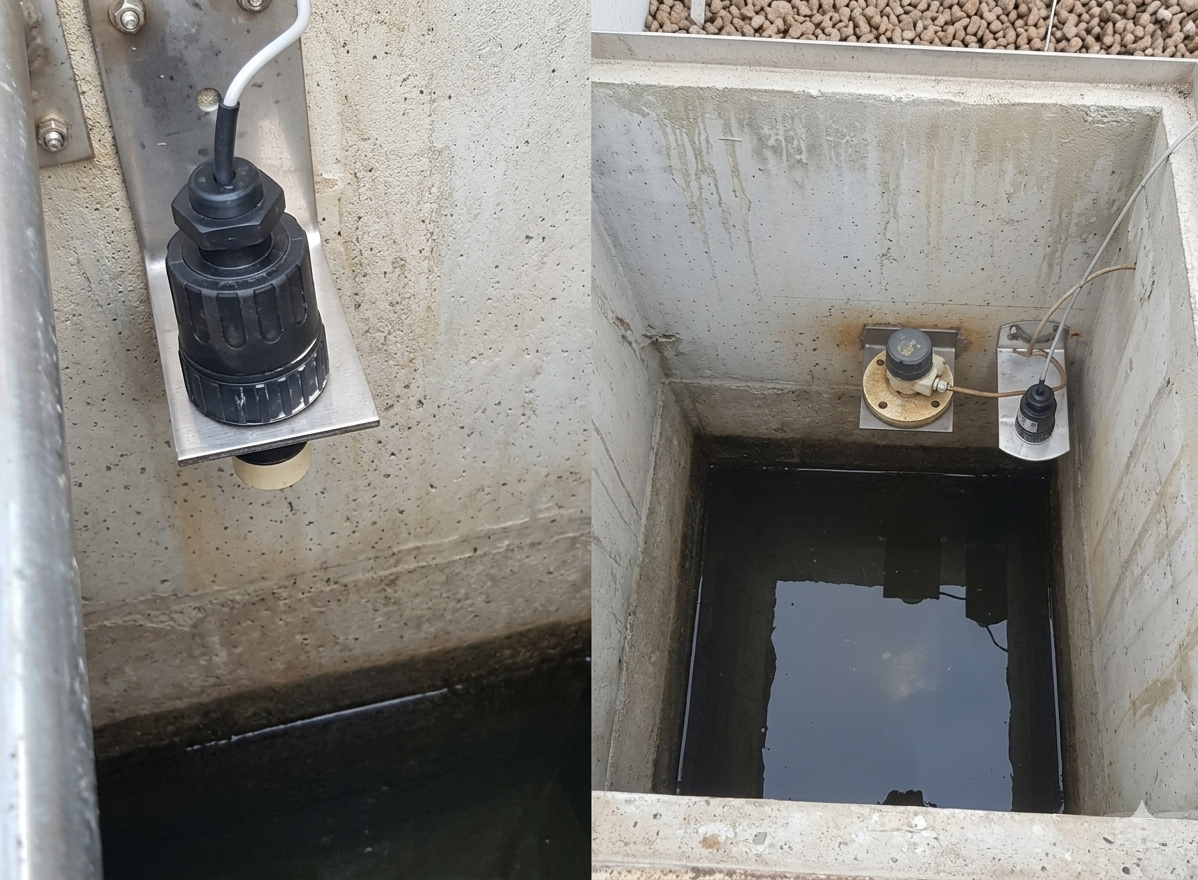

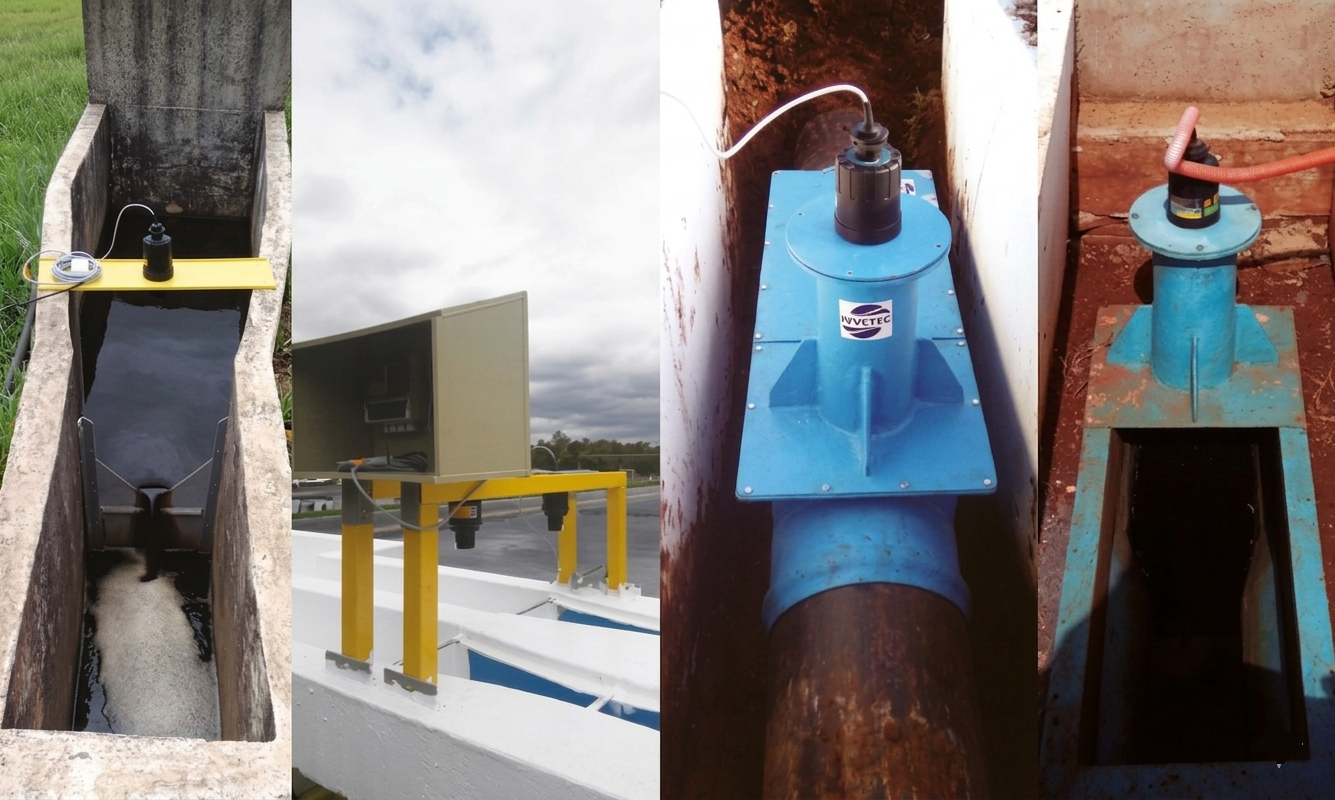

Контроль уровня в резервуарах и баках
Насосные станции сточных вод

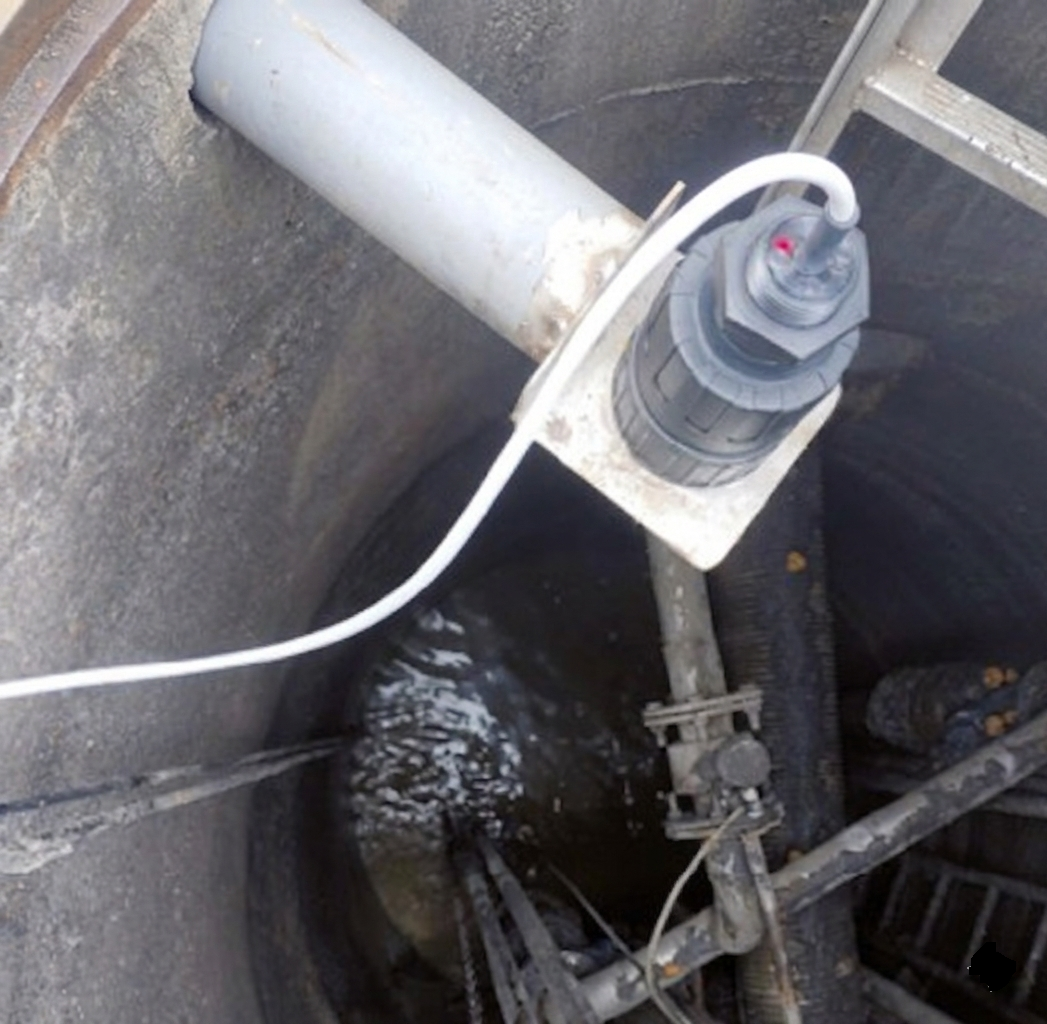

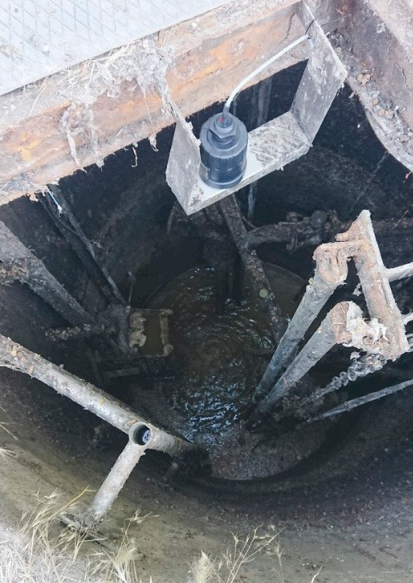

Наблюдение уровня в колодцах канализации

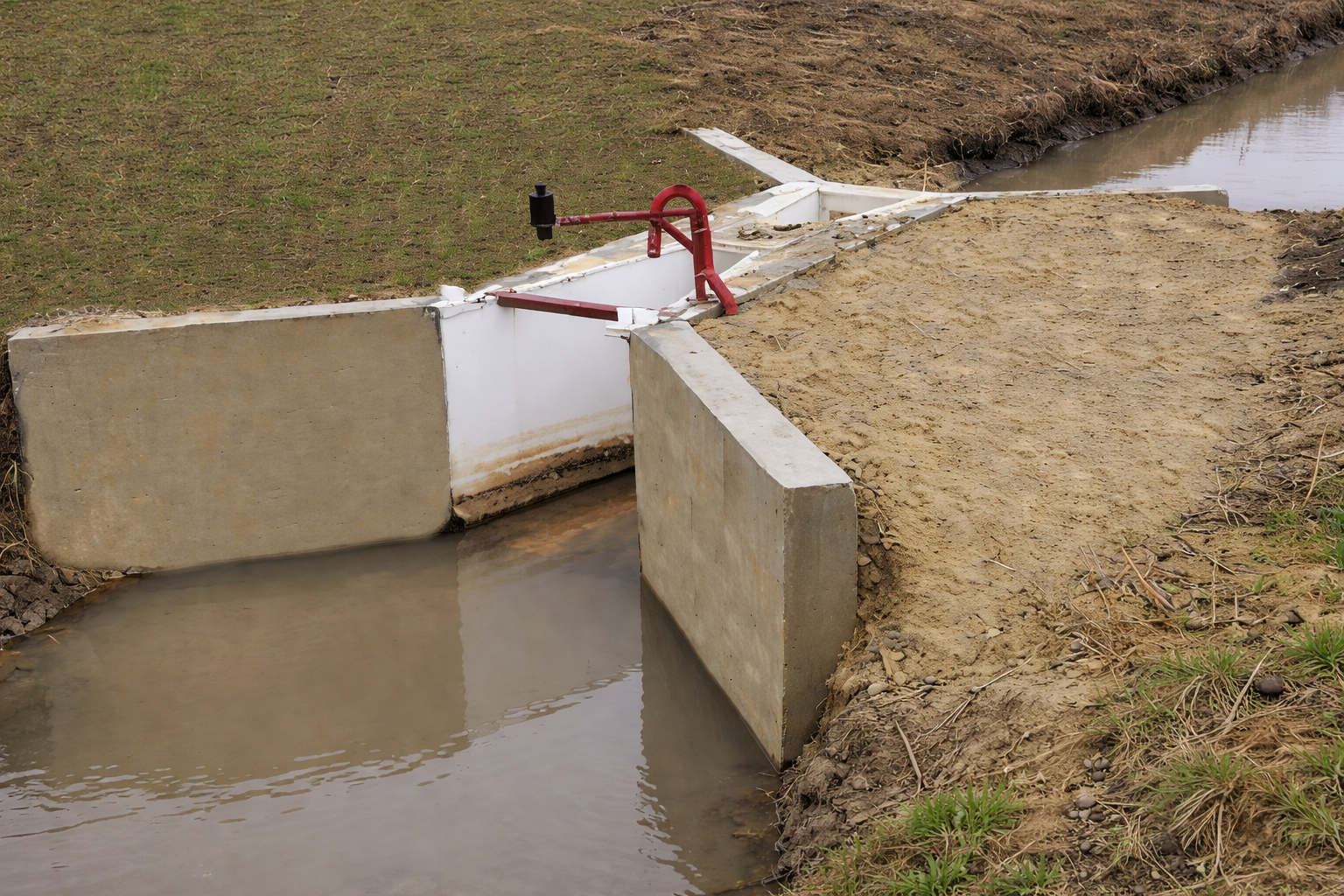

Измерение уровня воды в каналах и мелиоративных системах
Расчет расхода вместе с каналом Parshall (Parshall flume)
Контроль систем орошения
Контроль уровня в реках, дамбах и водохранилищах
Мониторинг ливневых коллекторов
Городские дренажные системы
Баки с водой или различными химическими жидкостями
Простые технологические процессы
Измерение расхода в открытых каналах имеет критическое значение как в промышленном производстве, так и в управлении окружающей средой. В отличие от закрытых труб, здесь измерение проводится путем вычисления изменений уровня жидкости в специально созданных сужениях — каналах или переливах. Производитель Nivelco предлагает проверенное и надежное решение, которое сочетает механическую точность с современными технологиями датчиков.
Система Nivelco состоит из двух основных элементов:

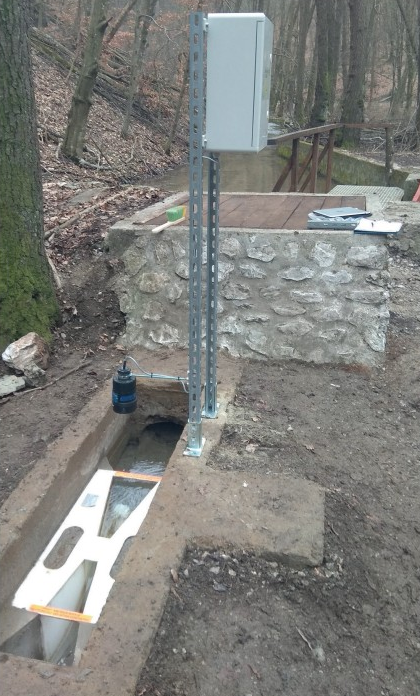

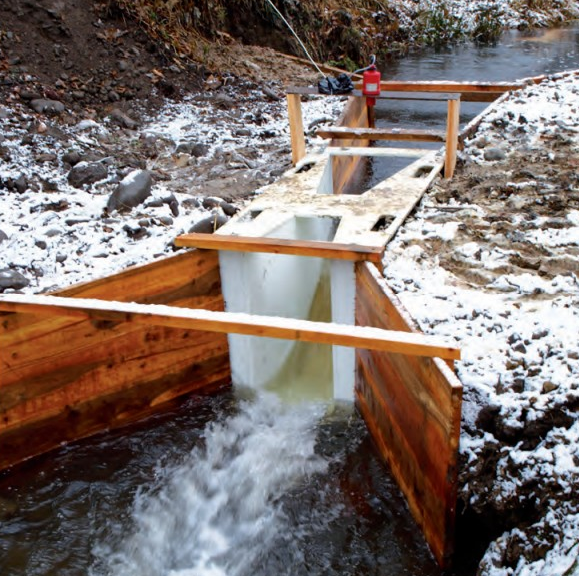

Канал NIVOSONAR Parshall — промышленно изготовленный канал из полипропилена (PP) с фиксированной геометрией. Доступны готовые каналы 9 размеров для различных объемов расхода.
Ультразвуковой уровнемер-излучатель (EasyTREK или EchoTREK) — датчик, установленный над каналом, который точно измеряет уровень жидкости. Излучатель, используя встроенные математические формулы, в режиме реального времени преобразует измеренный уровень (высоту) в объем расхода (м³/ч или л/с).
В качестве дополнительного элемента может использоваться контроллер MultiCONT, который может быть оснащен различными релейными выходами управления или коммуникацией RS485 (Modbus) для интеграции данных и удаленного считывания. Контроллер также оснащен функцией накопления и регистрации данных.
Бесконтактное измерение — датчик устанавливается над каналом, и измерение проводится без физического контакта с водой, снижая износ или повреждения от загрязненных сточных вод.
Простая настройка и расчет расхода — в датчиках Nivelco уже встроены константы для 9 различных размеров каналов Parshall (Parshall flume); остается лишь выбрать соответствующий размер канала в меню.
Температурная компенсация обеспечивает точные измерения в переменчивых погодных условиях как летом, так и зимой.
Широкие возможности интеграции в системы управления: 4–20 мА, HART, RS485 (Modbus).
Очистные сооружения сточных вод — открытые каналы с гравитационным потоком, учет входящих и исходящих потоков.
Промышленность — контроль расхода технологических вод и химических растворов.
Энергетика — учет охлаждающей воды на электростанциях.
Сельское хозяйство — контроль каналов орошения и мелиоративных систем.
Решения Nivelco незаменимы в управлении рисками наводнений. Объединяя измерение расхода и уровня с интеллектуальными контроллерами, можно создавать различные системы мониторинга и оповещения:
Раннее предупреждение — когда уровень воды и расход в канале или реке превышают критическую отметку, система с помощью дополнительного GSM или Ethernet контроллера может автоматически отправлять сигнал тревоги (SMS, электронная почта или сигнал в SCADA).
Управление насосными станциями — при достижении определенного объема расхода датчик дает команду на запуск резервных насосов или открытие/закрытие шлюзов.
Исторические данные — система регистрирует данные, что позволяет анализировать динамику наводнений и прогнозировать риски в будущем.

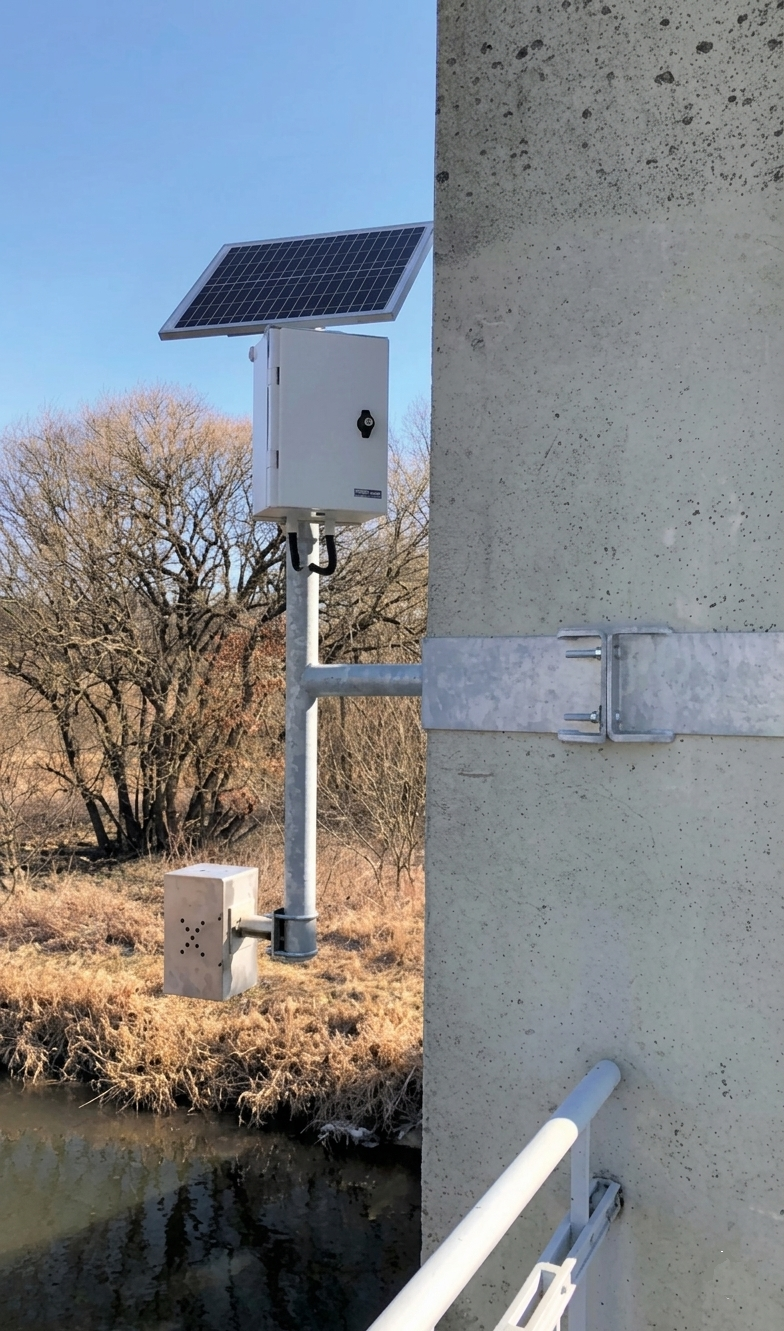

Автономность — могут быть созданы автономные системы с солнечным питанием и радиомодулем для измерений в отдаленных местах без доступа к электросети.
