Сигнальная башня NXT с базой IO-Link меняет подход к промышленной сигнализации, сочетая модульную конструкцию с открытым коммуникационным стандартом IO-Link. Эта комбинация упрощает электромонтаж, ускоряет настройку устройств и обеспечивает прямую цифровую связь между системами управления и полевыми устройствами. Благодаря прочной конструкции и высокой степени защиты она подходит для суровых промышленных условий. В этой статье рассматриваются технические характеристики, практическое применение и преимущества интеграции сигнальной башни NXT с базой IO-Link в современные системы автоматизации.
IO-Link — это открытый стандарт промышленной связи, предназначенный для прямого подключения полевых устройств, таких как датчики, исполнительные механизмы и сигнальные устройства, к системам управления, например, ПЛК или системам мониторинга. Он использует цифровую последовательную связь по одному стандартному соединению вместо нескольких проводов для каждой функции отдельно.
Такой подход упрощает электромонтаж, ускоряет настройку устройств и обеспечивает прямую связь между системой управления и полевыми устройствами, включая считывание состояния и определение ошибок. Поскольку IO-Link является открытым стандартом, он совместим с устройствами различных производителей и платформами автоматизации.

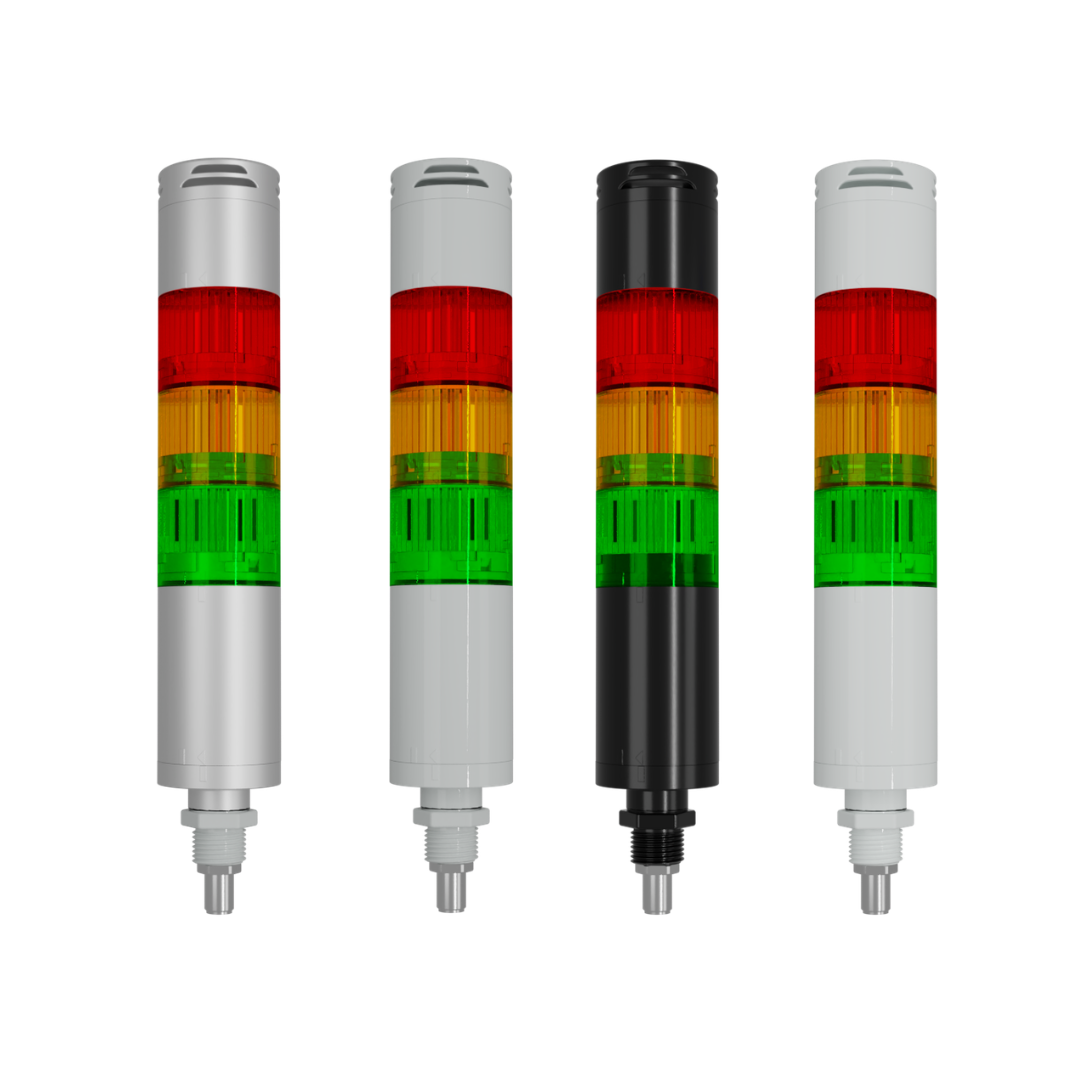

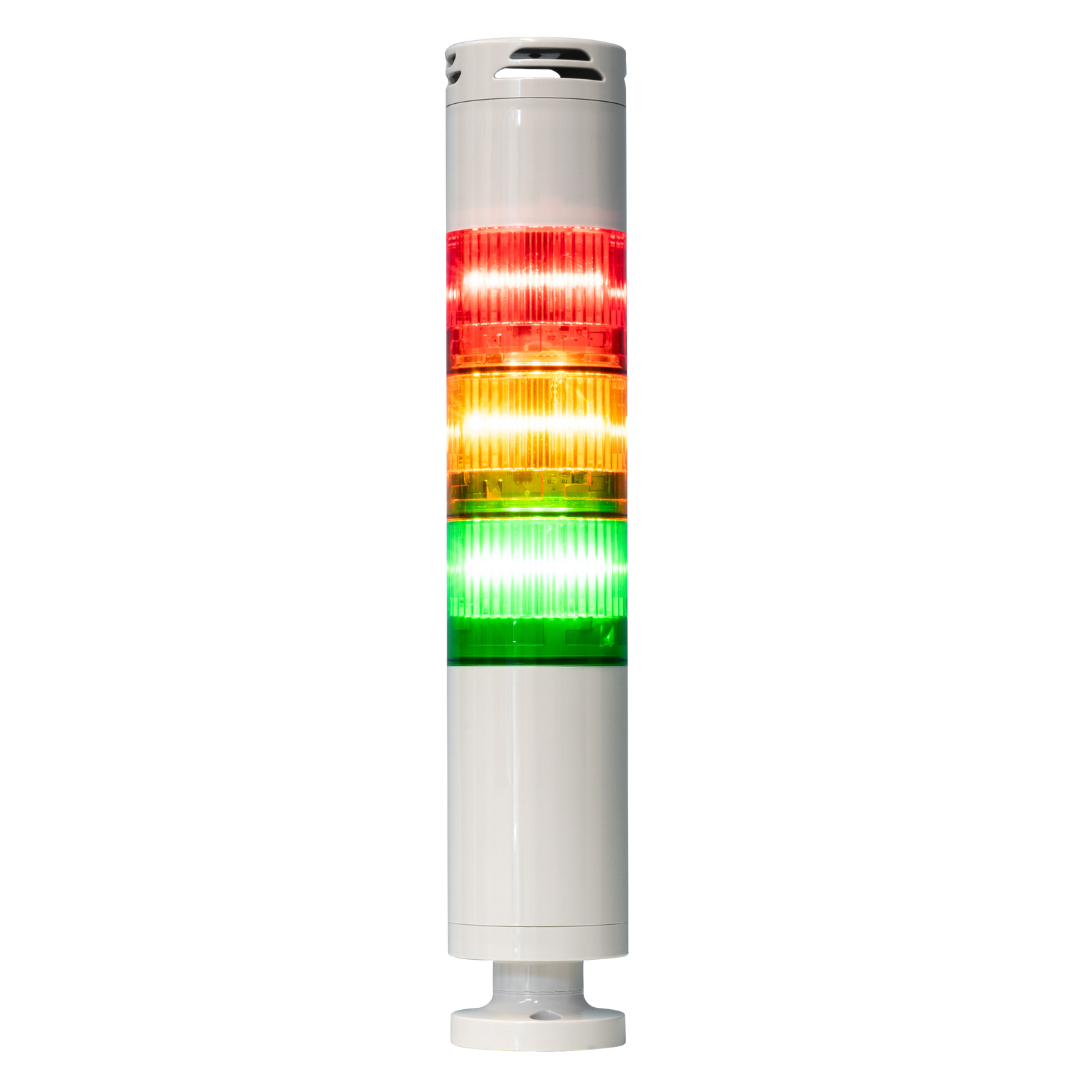

NXT — модульная сигнальная башня, позволяющая комбинировать световые, RGB и звуковые модули в соответствии с требованиями конкретного применения. База обеспечивает питание и связь, а версия NXT BASE IO-Link позволяет полностью цифровое управление устройством через протокол IO-Link.
В традиционных сигнальных башнях для каждой функции требуются отдельные входы, что увеличивает сложность электромонтажа и время установки. База IO-Link уменьшает это, управляя всеми функциями сигнализации через коммуникационный протокол, используя всего 7 бит, что упрощает программирование и электромонтаж.
Кроме того, база IO-Link поддерживает загрузку файла IODD, в котором стандартизированным форматом содержатся параметры устройства и данные связи. Это позволяет контроллеру master или инженерному ПО автоматически распознавать и настраивать устройство. Эта функция особенно полезна при вводе в эксплуатацию или замене устройства.

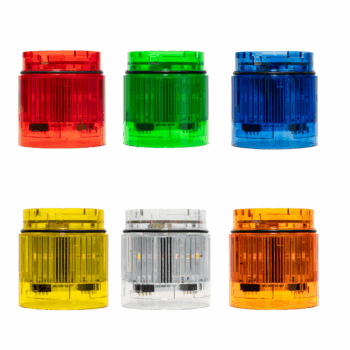

NXT BASE IO-Link совместима с модулями NXT STY, NXT FLA, NXT RGB STY и NXT SOUNDER, что обеспечивает гибкость конфигурации башни в соответствии с конкретными требованиями сигнализации.
| МОДУЛИ | NXT BASE 12V | NXT BASE 24V | NXT BASE 110/240V | NXT BASE 24V NFC | NXT BASE 24V PRO | NXT BASE IO-Link 2026 |
|---|---|---|---|---|---|---|
| NXT STY 12V | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ |
| NXT FLA 12V | ✓ | ✗ | ✗ | ✗ | ✗ | ✗ |
| NXT STY | ✗ | ✓ | ✓ | ✓ | ✗ | ✓ |
| NXT FLA | ✗ | ✓ | ✓ | ✗ | ✗ | ✓ |
| NXT RGB STY | ✗ | ✓ | ✓ | ✓ | ✗ | ✓ |
| NXT PRO RGB | ✗ | ✗ | ✗ | ✗ | ✓ | ✗ |
| NXT SOUNDER | ✓ | ✓ | ✓ | ✗ | ✗ | ✓ |
| NXT SOUNDER NFC | ✗ | ✗ | ✗ | ✓ | ✓ | ✗ |
В таблице ниже приведены основные технические параметры NXT BASE IO-Link. Для полных электрических характеристик и схем подключения см. официальную datasheet Sirena для конкретной модели.
| Параметр | Значение |
|---|---|
| Напряжение питания | 24V DC |
| Максимальное потребление тока | 260 mA (с 5 световыми модулями + звуковым модулем) |
| Протокол связи | IO-Link |
| Рабочая температура | -40°C до +60°C |
| Класс защиты IP | IP66, IP69K |
| Ударопрочность | IK08 |
| Материал корпуса | Самозатухающий поликарбонат |
| Класс изоляции | Класс II |
| Поддержка конфигурации | Загрузка файла IODD |
| Совместимые модули | NXT STY, NXT FLA, NXT RGB STY, NXT SOUNDER |
Классы защиты IP66 и IP69K обеспечивают защиту от мощных водяных струй и мойки под высоким давлением при высокой температуре, поэтому база подходит для суровых условий, таких как пищевое и напитковое производство, наружные установки или тяжелые промышленные условия.

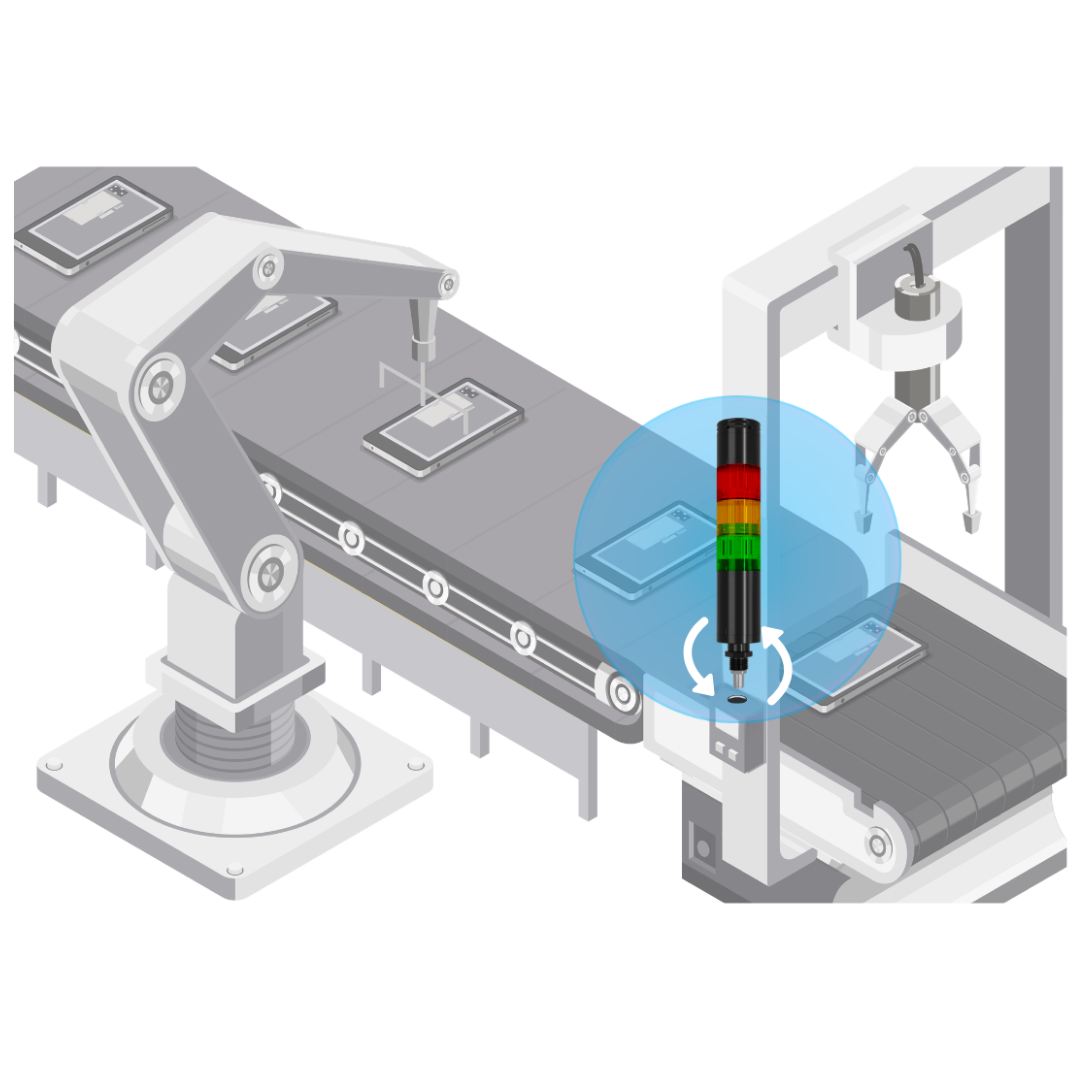

Сигнальные башни обеспечивают быструю визуальную или акустическую информацию о состоянии оборудования для операторов и систем управления. С базой IO-Link башня NXT становится активной частью системы автоматизации, позволяя динамически настраивать сигнализацию с помощью программных команд, без переключений в электромонтаже.
Эта гибкость особенно ценна на линейках производства с управлением ПЛК, особенно в гибких производственных средах, где оборудование работает с различными процессами или сменными режимами. Протокол IO-Link обеспечивает непрерывный мониторинг статуса базы, позволяя мгновенно обнаруживать сбои и снижать время простоя.

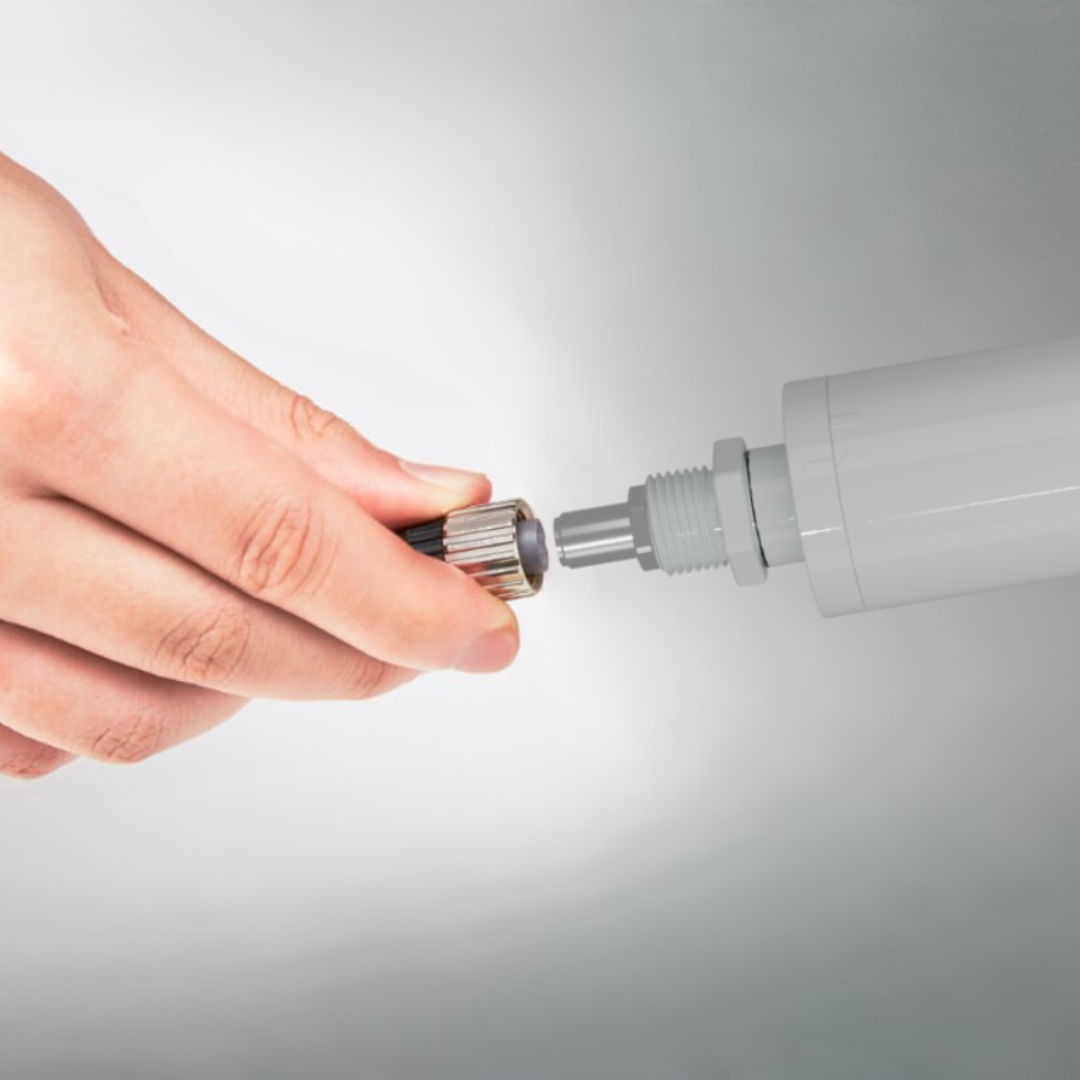

В проектах модернизации NXT BASE IO-Link предлагает простое решение для обновления благодаря компактному диаметру 50 мм и стандартному интерфейсу IO-Link, что позволяет интегрировать её в существующие панельные решения без значительных механических изменений.
Основные преимущества базы IO-Link для сигнальной башни NXT:
Сниженная сложность электромонтажа благодаря цифровой связи по одному стандартному соединению
Быстрая и простая настройка с использованием протокола IO-Link и файла IODD
Централизованное управление непосредственно с ПЛК или системы автоматизации
Постоянный мониторинг состояния для обнаружения неисправностей и ускорения устранения неполадок
Высокий уровень защиты (IP66, IP69K, IK08), подходящий для суровых промышленных и наружных условий
Полная совместимость с модульными компонентами NXT
Сигнальная башня NXT с базой IO-Link предлагает практическое решение для снижения сложности электромонтажа, ускорения ввода в эксплуатацию и обеспечения корректной интеграции сигнализации состояния оборудования в системы автоматизации. Ее модульная гибкость, прочная конструкция и коммуникация IO-Link делают её подходящей как для новых установок, так и для модернизации в различных промышленных условиях.
Если вы планируете новую установку, модернизируете существующую линию или хотите понять, как это решение подойдет для вашего конкретного применения, специалисты по автоматизации ZTF Lāsma готовы помочь. Свяжитесь с нами для обсуждения ваших требований и подбора оптимальной конфигурации для вашей системы.
