Iepakošanas un marķēšanas līnijās uzlīmju detekcija ir viena no kritiskākajām vietām, kas ietekmē gan ātrumu, gan kvalitāti. Ja uzlīmes ir caurspīdīgas, spīdīgas, metāliskas vai ar mainīgu dizainu, optiskais risinājums var prasīt biežu pāriestatīšanu. Telemecanique XUVU04 ir ultraskaņas sensors dakšveida izpildījumā, kas paredzēts stabilai uzlīmju sensora funkcijai neatkarīgi no krāsas, atstarošanas vai apkārtējā apgaismojuma.
Telemecanique XUVU04 ir dakšveida sensors (fork-type) ar ultraskaņas detekciju, kas atšķir uzlīmi no atstarpes uz uzlīmju lentes (web). Sensors parasti tiek montēts uzlīmju padeves zonā, lai aplikators vai PLC saņemtu precīzu signālu uzlīmēšanas darbībai (piem., tieši pie peel plate).
Kāpēc ultraskaņas sensors ir prātīga izvēle uzlīmēm: detekcija praktiski nav atkarīga no uzlīmes optiskajām īpašībām (krāsa, fons, atspīdums) un apkārtējā apgaismojuma, kas bieži ietekmē foto sensoru darbu.
XUVU04 kā uzlīmju sensors visbiežāk tiek izmantots:
Telemecanique XUVU04 ir veidots kompakts, lai to varētu uzstādīt tur, kur citi dakšsensori neietilpst. Ražotājs uzsver montāžu ļoti tuvu malai (edge installation), kas praksē palīdz iegūt stabilāku signālu un mazāku “web staigāšanu”.
Jā — kā ultraskaņas dakšveida sensors tas ir piemērots arī uzlīmju skaitīšanai, jo skaitīšanai svarīgākais ir uzticami noteikt “uzlīme/atstarpe” neatkarīgi no dizaina. XUVU04 materiālā minēta ļoti maza atstarpe, ko tas spēj detektēt.
Tipiski uzdevumi uzlīmju ražošanā
Uzdevums | Kā palīdz uzlīmju sensors (XUVU04) | Ko ņemt vērā |
|---|---|---|
Uzlīmju skaita uzskaite | Impulss katrai uzlīmei/atstarpei | PLC skaitītāja ātrdarbība un filtri |
Ruļļa atlikuma kontrole | Skaitīšana līdz limitam | Ērti automatizēt ruļļa maiņas brīdi |
Pakošanas verifikācija | “Vai ir pareizais skaits?” | Ja vajag 100% kvalitātes QC, var prasīt papildu kontroli |
Automātiska apturēšana | Stop signāls pie sasniegta skaita | Mazāk kļūdu un pārtēriņa |
Kādas ir galvenās atšķirības starp foto sensoru un ultraskaņas sensoru.
Kritērijs | Foto sensors (optiskais) | Ultraskaņas sensors (Telemecanique XUVU04) |
|---|---|---|
Caurspīdīgas/metāliskas uzlīmes | Bieži sarežģīti iestatīt | Paredzēts caurspīdīgām/necaurspīdīgām uzlīmēm |
Jutība pret krāsu/atspīdumu | Var būt augsta | Zema (optika parasti nav noteicošā) |
Apkārtējais apgaismojums | Var ietekmēt | Praktiski neietekmē |
Montāža šaurās vietās | Atkarīgs no modeļa | Kompakta dakša, paredzēts tight spaces |
Diagnostika/attālināta iestatīšana | Atkarīgs no modeļa | IO-Link varianti un HMI |
Vienotie XUVU04 sensoru parametri.
Parametrs | Vērtība / piezīme |
|---|---|
Reakcijas laiks | 440 µs |
Minimālā atstarpe (gap) | līdz 1 mm |
Lentas ātrums (detekcijas kontekstā) | līdz 240 m/min |
Aizsardzības klase | IP65 |
Sertifikācijas | CE, UKCA, cULus |
Dakšas izmēri (piemērs no variantiem) | fork width 2.6 mm, fork depth 42.5 mm |

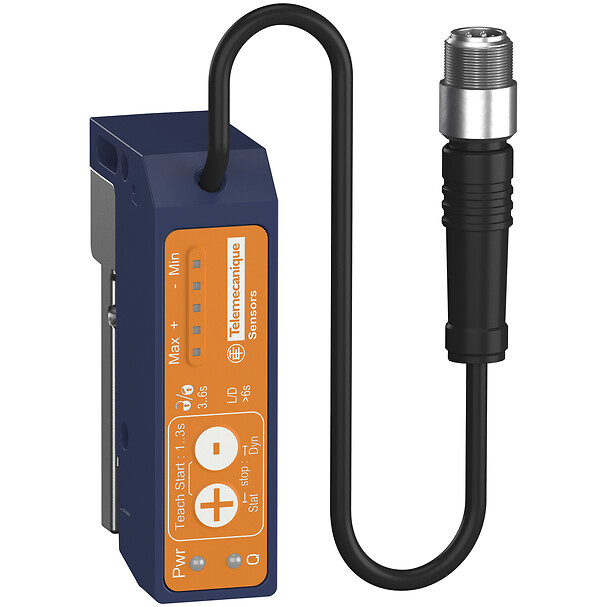

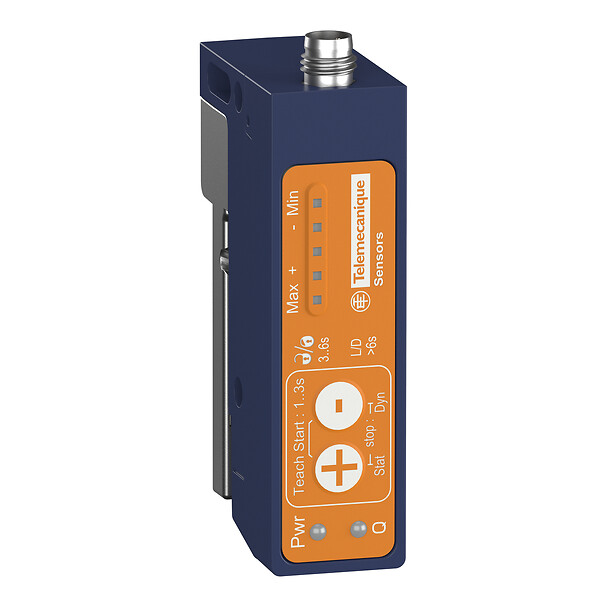

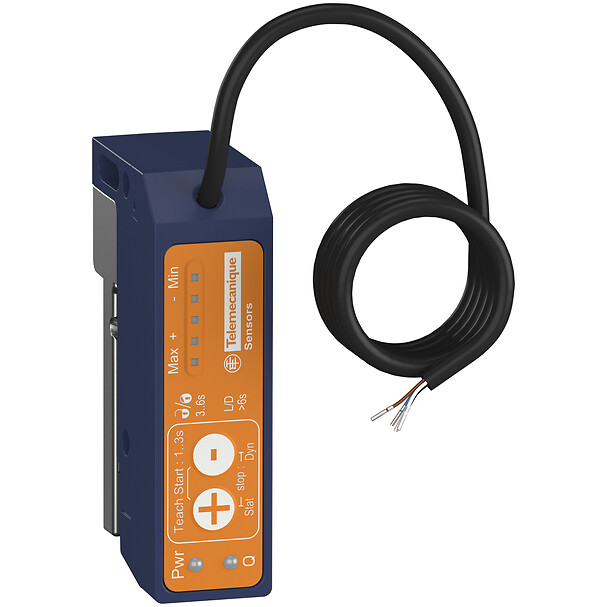

Izejas / varianti | PNP, NPN vai push-pull ar IO-Link; M8 / 2 m kabelis / M12 pigtail 2 m |
Skarbākai videi | Metāla izpildījumam ražotājs norāda XUVU06 |
Barošana (V), strāvas patēriņš un detalizēti IO-Link ir jāpārbauda konkrētā modeļa datu lapā.
Telemecanique XUVU04 ir kompakts ultraskaņas sensors un uzticams uzlīmju sensors iepakošanas līnijām, īpaši situācijās ar caurspīdīgām/spīdīgām uzlīmēm, mazu atstarpi un augstu ātrumu. Dakšveida konstrukcija ļauj montēt sensoru šaurās vietās, bet IO-Link un HMI palīdz ātrāk iestatīt un uzraudzīt procesu.
Ja gribi precizēt, kas der tieši tavai situācijai, ZTF Lāsma komanda var sniegt plašāku info par Telemecanique XUVU04 (un alternatīvām XUVU sērijā) un palīdzēt kopā atrast piemērotāko risinājumu tavai uzlīmēšanas vai uzlīmju uzskaites automatizācijas vajadzībai.
