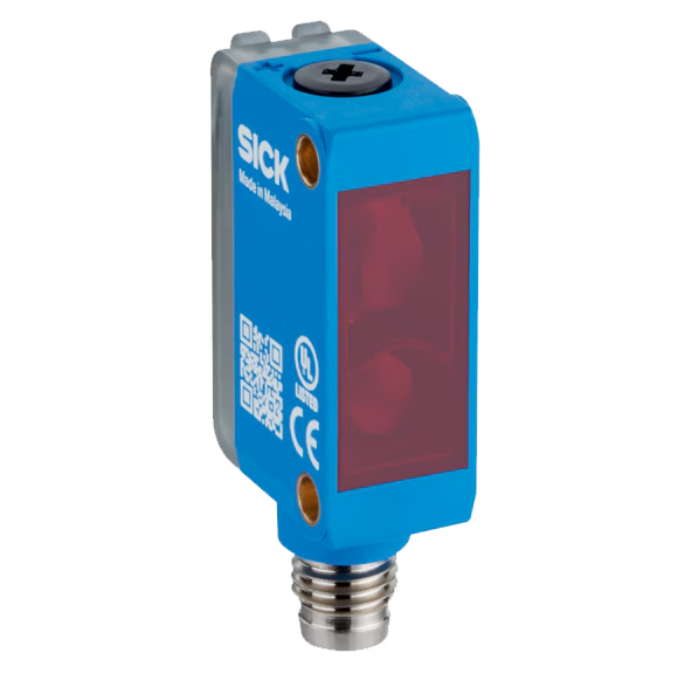

Оптические или фотодатчики - один из самых распространенных типов датчиков положения. Эти датчики обнаруживают объекты перед собой, испуская луч света, который отражается от объекта и возвращается в датчик. Это относительно распространенное решение, когда передатчик и приемник находятся в одном блоке, но не все фотоэлектрические датчики устроены таким образом, есть и другие типы.
Существует три основные конфигурации фотоэлектрических датчиков, в которых луч света отражается от специального отражателя, отражается от самого объекта или является передаваемым лучом.
- Фотодатчики с отражателем. В датчиках этого типа луч света направляется на отражатель, а затем возвращается в детектор. Когда луч света возвращается в приемник, фиксируется отсутствие объекта. С другой стороны, если луч света не возвращается, это означает, что есть препятствие, и регистрируется наличие объекта. Этот тип датчиков менее точен, но гораздо проще в установке и подключении, а также гораздо дешевле.
- Датчики со сквозным лучом - наиболее точное решение для обнаружения объектов. Они работают в паре: излучатель и приемник находятся на противоположных сторонах луча, создавая таким образом непрерывную линию света. Когда объект пересекает эту линию, регистрируется его присутствие. Несмотря на свою точность, это решение сложнее в установке. Однако у него есть существенное преимущество - большее расстояние обнаружения.
- Фотодатчики, отражающие свет от объекта, похожи на те, что отражают свет от рефлектора. Они излучают свет в направлении объекта, который действует как отражатель. Получая обратно часть отраженного света, регистрируется присутствие объекта. Может возникнуть вопрос, как темные или черные объекты поглощают свет. Для этого разработаны специальные высокопроизводительные датчики Sick Power Prox.
