Реактивная мощность, которую часто называют «неиспользуемой» мощностью в цепях переменного тока, — это важный, но часто упускаемый из виду аспект электрических систем. Проще говоря, в цепях постоянного тока произведение напряжения и тока прямо указывает потребляемую мощность в ваттах. Однако в цепях переменного тока с реактивными компонентами соотношение между напряжением и током усложняется из-за изменений частоты, влияющих на реактивную мощность.
Реактивная мощность, которую часто называют «неиспользуемой» мощностью в цепях переменного тока, — это важный, но часто упускаемый из виду аспект электрических систем. Проще говоря, в цепях постоянного тока произведение напряжения и тока прямо указывает потребляемую мощность в ваттах. Однако в цепях переменного тока с реактивными компонентами соотношение между напряжением и током усложняется из-за изменений частоты, влияющих на реактивную мощность.
В цепи переменного тока произведение напряжения и тока называется полной мощностью, выраженной в вольт-амперах (ВА). В чисто резистивных цепях, таких как обогреватели или лампы, где реактивное сопротивление минимально, мощность рассчитывается просто. Однако при наличии реактивных компонентов сдвиг фаз между напряжением и током создает дополнительные сложности.
Реактивная мощность, измеряемая в вольт-амперах реактивных (ВАр), не является активной мощностью, а представляет собой произведение напряжения и тока вне фазы. Она необходима для устройств, использующих магнитные поля — таких как электродвигатели и трансформаторы, — создавая и поддерживая электромагнитные поля в оборудовании переменного тока.
Чтобы понять взаимосвязь трех типов мощности — активной (Вт), полной (ВА) и реактивной (ВАр), — необходимо знать, как они соотносятся в «треугольнике мощности». Активная мощность всегда положительна, тогда как реактивная может быть как положительной, так и отрицательной. Снижение реактивной мощности повышает эффективность системы, несмотря на её ключевую роль в регулировании напряжения и передаче энергии.
Конденсаторы коррекции коэффициента мощности позволяют управлять реактивной мощностью и повышать эффективность, особенно в промышленной среде. Считается, что поддержание коэффициента мощности выше 0,95 эффективно, а идеальное значение 1,0 означает оптимальное использование энергии без реактивной составляющей. Хотя реактивную мощность часто сравнивают с пеной на пиве, она — неотъемлемая часть эффективной передачи и распределения электроэнергии.
Как известно, основными потребителями электроэнергии являются асинхронные двигатели, на долю которых приходится до 40% мощности. За ними следуют трансформаторы (до 35%), преобразователи (до 10%) и электрические печи (до 8%). Пример: для нагруженного асинхронного двигателя коэффициент мощности cosφ составляет около 0,75–0,85, а для такого же двигателя с небольшой нагрузкой — 0,20–0,50. В этом случае устройства компенсации реактивной мощности позволяют снизить потребление тока на 30–50% в зависимости от cosφ.
Коэффициент мощности обозначается как cosφ — это отношение активной мощности к полной. Физически он показывает, какая часть мощности используется эффективно, а какая — на поддержание работы устройства. Пример: если коэффициент мощности обогревателя составляет 0,965, это значит, что 96,5% мощности используется на нагрев, а 3,5% — теряется как реактивная. Соответственно, 100 кВт / 0,965 = 103,63 кВА.
Понимание и управление реактивной мощностью — ключ к балансу между эффективностью, рентабельностью и устойчивым потреблением энергии в современных электросетях.
При выборе подходящей системы компенсации реактивной мощности необходимо учитывать:
Коэффициент мощности (cosφ) оборудования
Тип и изменяемость нагрузки — используются ли асинхронные двигатели, трансформаторы и т. д.
Доступные измерения текущей реактивной мощности
Напряжение системы и параметры подключения
Ожидаемая экономия и срок окупаемости

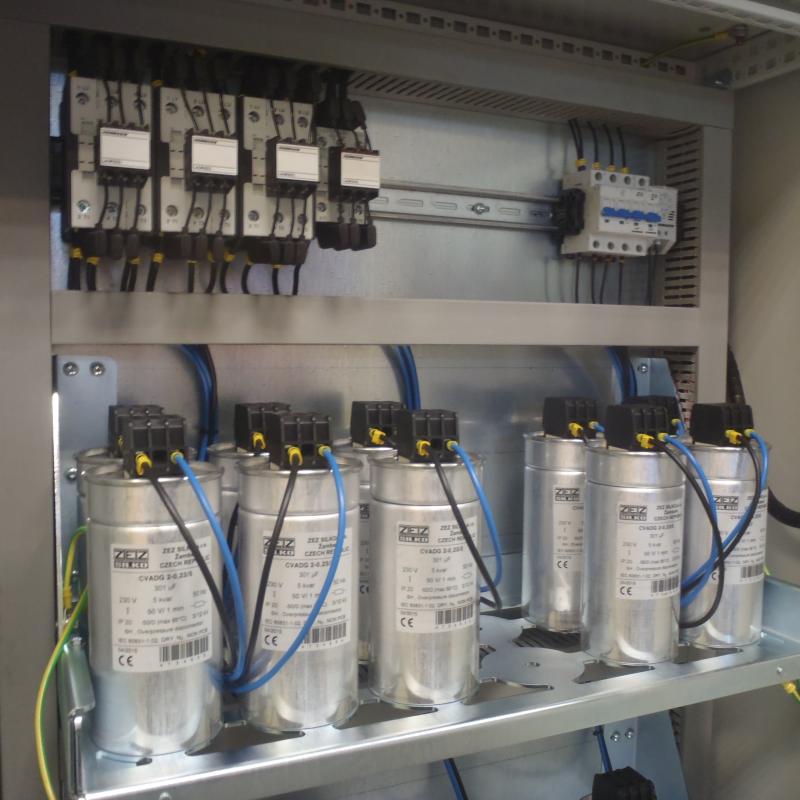

Практическими решениями являются батареи конденсаторов для компенсации индуктивной реактивной мощности или дроссели — для емкостной.
Почему я должен платить за реактивную мощность? Согласно правилам торговли электроэнергией, если cosφ падает ниже 0,929, потребитель обязан оплачивать реактивную энергию. Устройства компенсации позволяют избежать этих расходов.
Что произойдёт, если реактивная мощность не будет компенсирована? Возрастут потери энергии, падение напряжения и потребуются более мощные кабели и трансформаторы. Это снижает общую эффективность системы.
Как определить, какая компенсация мне нужна? Путем анализа коэффициента мощности и характера нагрузки. Мы рекомендуем провести энергоаудит для подбора оптимального решения.
Понимание реактивной мощности и её значения помогает компаниям оптимизировать потребление электроэнергии, снижать расходы и повышать стабильность сети. Неважно, управляете ли вы энергоемким производством или проектируете промышленные системы автоматизации — правильное компенсационное устройство — это ключ к эффективности и устойчивости.
