Rūpniecisko sensoru savienotāju jeb spraudņu apskats

16. jūnijs 2025
Produkti Attēli Kontakti
Rūpniecisko sensoru savienotāju jeb spraudņu apskats-0

Sensoru savienotāju kvalitātes nozīme ir ne mazāk būtiska, kā paši sensori – tie nodrošina ne tikai precīzu datu pārraidi, bet arī ievērojami atvieglo uzstādīšanu, apkopi un sistēmu paplašināšanu. Pateicoties standartizācijai un attīstībai, savienotāji kļuvuši daudzpusīgi, droši un izturīgi pret dažādiem vides apstākļiem, samazinot dīkstāvi un elektroinstalācijas kļūdas. Pareizi izvēlēts savienotāju veids palīdz nodrošināt stabilu signālu pārraidi skarbos apstākļos un atbilstību starptautiskajiem standartiem.

Satura rādītājs

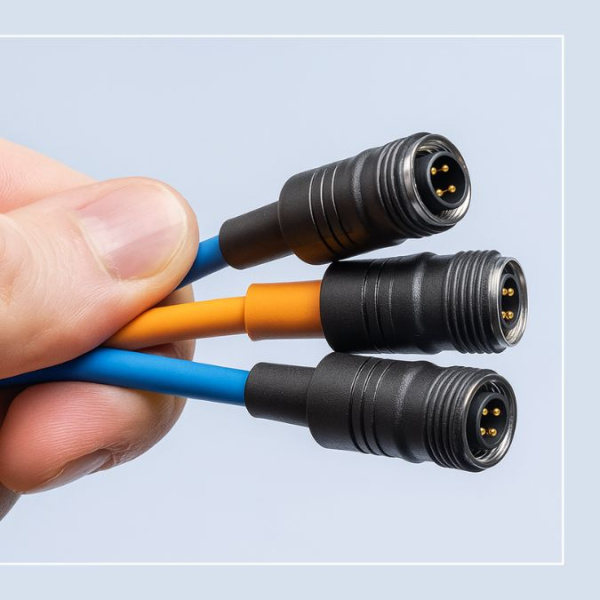

M12 savienotāji

M12 savienotāji ir viens no populārākajiem standartiem industriālajā automatizācijā, kas apvieno izturību, modularitāti un drošu pieslēgumu. Šie savienotāji ir īpaši piemēroti signālam un jaudas pārraidei, un nodrošina augstu IP aizsardzību, kas ir ideāli piemēroti skarbiem rūpnieciskajiem apstākļiem.

  • Vītņota, apaļa konstrukcija, 3–12 kontakti
  • Dažādi kodējumi (A, B, D, X) ļauj izmantot signālam, Ethernet, barošanai
  • Augsta IP aizsardzība (IP67–IP69K) – iztur mitrumu, putekļus, mazgāšanu (Sick)
  • Pieejami metāla un plastmasas variantos
  • Ērti lietojami un uzticami arī skarbos apstākļos
M12 savienotājs 1 M12 savienotājs 2 M12 savienotājs 3 M12 savienotājs 4



M8 savienotāji

M8 savienotāji ir mazāka izmēra analogs M12 savienotājiem, kas ir piemēroti kompaktiem risinājumiem, piemēram, mazo iekārtu sensoriem un robotikā. To kompaktie izmēri un ātrā "plug-and-play" instalācija atvieglo lietošanu, saglabājot augstu IP aizsardzības līmeni.

  • Mazāks diametrs (8 mm), tipiski 3–4 kontakti
  • Lieliski der kompaktām ierīcēm, kur nav vietas lielākam konektoram
  • IP67 aizsardzība – piemērots mitrumam un vibrācijām
  • Pieejami taisni un leņķa izpildījumā
  • Nodrošina ātru uzstādīšanu un nomaiņu
M8 savienotājs 1 M8 savienotājs 2 M8 savienotājs 3 M8 savienotājs 4



Integrētie kabeļi

Sensorus ar rūpnīcā pieslēgtu kabeli bieži izmanto budžeta vai ļoti kompaktām ierīcēm, kā arī dinamiski kustīgām aplikācijām (piemēram, robotiem). Tas samazina savienojumu punktu skaitu, tādējādi potenciāli uzlabojot sistēmas uzticamību, lai gan elastības zudums ir šī risinājuma mīnuss.

  • Sensors ar pastāvīgi pievienotu kabeli (tipiski 2–5 m)
  • Mazāk savienojumu punktu – mazāk iespējamu bojājumu
  • IP67–IP69K aizsardzība ar blīvējumu
  • Sensors un kabelis jāmaina kopā, ja rodas bojājums
  • Vienkāršs risinājums, bet mazāka elastība apkopē

IO-Link ir moderns digitālais interfeiss, kas izmanto standarta M12 vai M8 savienotājus, lai nodrošinātu divvirzienu komunikāciju ar sensoru, ļaujot ne tikai pārraidīt ON/OFF signālus, bet arī precīzus datus un sensora konfigurācijas attālinātu maiņu.

  • Tiek izmantoti tie paši M12/M8 savienotāji (A-kodējums)
  • Datu un barošanas pārraide vienā kabelī
  • Atvieglo sensoru parametrēšanu, diagnostiku un uzturēšanu
  • Standarta kabelis un konektors – nav specifisku prasību
  • Samazina vadu daudzumu un vienkāršo instalāciju
IO-Link savienotājs 1 IO-Link savienotājs 2 IO-Link savienotājs 3 IO-Link savienotājs 4



DIN 43650 savienotāji

Šie taisnstūra savienotāji ir izplatīti hidraulikas un pneimatikas vārstos, spiediena sensoros, un nodrošina drošu savienojumu ar augstu aizsardzību pret mitrumu un triecieniem. Tie ir labi piemēroti izmantošanai smagā rūpniecībā.

  • Taisnstūra korpuss, centrāla skrūve stiprināšanai
  • Parasti 2–3 kontakti plus zemējums
  • IP65–IP67 aizsardzība ar blīvēm
  • Izturīgs pret triecieniem un mitrumu
  • Ātra montāža un nomaiņa lauka apstākļos
DIN 43650 savienotājs



Savienotāju sertifikācijas un drošība

Drošas, ilgmūžīgas un starptautiski konkurētspējīgas industriālās sistēmas iespējamas tikai tad, ja visi savienotāji atbilst stingrām drošības un kvalitātes prasībām. Tāpēc vadošie ražotāji – Phoenix Contact, Sick, Binder, Schneider Electric, Telemecanique Sensors un citi – savos produktos integrē vairākus svarīgus sertifikātus un atbilstības standartus.

Sertifikāts Skaidrojums un nozīme Kur un kad nepieciešams Piemēri (ražotāji)

ATEX

ATEX

Sprādziendrošības sertifikāts. Nodrošina, ka savienotāji ir droši lietošanai vidēs ar eksplozīvu gāzi vai putekļiem. Ķīmiskā rūpniecība, graudu uzglabāšana, gāzes pārstrāde (ATEX zonas 0/1/2/20/21/22)
  • Phoenix Contact,
  • Sick,
  • Telemecanique Sensors,
  • Binder

ECOLAB

ECOLAB

Ķīmiskās izturības sertifikāts. Apliecina noturību pret pārtikas, dzērienu un farmācijas tīrīšanas līdzekļiem. Pārtikas, dzērienu un farmācijas ražošana, kur nepieciešama bieža mazgāšana ar agresīviem līdzekļiem
  • Phoenix Contact,
  • Sick,
  • Lapp,
  • Binder

UL

UL

Ugunsdrošības un elektriskās drošības sertifikāts (ASV/Kanāda). Nodrošina atbilstību Ziemeļamerikas tirgus prasībām. Visas sistēmas, kas tiek eksportētas uz Ziemeļameriku; svarīgi elektriskās drošības dēļ
  • Phoenix Contact,
  • Schneider Electric,
  • Sick,
  • Telemecanique Sensors

IP Class

IP klase

Aizsardzības pakāpe pret putekļiem un mitrumu (piem., IP67 – iegremdējams; IP69K – augstspiediena mazgāšana). Ārējie un rūpnieciskie sensori, pārtikas ražošana, telpas ar augstu mitrumu vai putekļiem
  • Phoenix Contact,
  • Sick,
  • Binder,
  • Lapp

RoHS/REACH

RoHS / REACH

Eiropas Savienības vides standarti – ierobežo bīstamo vielu un ķīmisko savienojumu izmantošanu. Visiem produktiem ES tirgū; garantē ekoloģisku un drošu materiālu lietošanu
  • Schneider Electric,
  • Sick,
  • Phoenix Contact,
  • Telemecanique Sensors

Savienotāju salīdzinājums

Savienotāja tips Izmērs un kontakti IP aizsardzība Sertifikāti Tipiski pielietojumi
M12 Ø12 mm
3–12 PIN
IP67 – IP69K ATEX
ECOLAB
UL
RoHS/REACH
Universāla lietošana, smaga vide, industriālie tīkli
M8 Ø8 mm
3–4 PIN
IP67 UL
RoHS/REACH
Kompaktie sensori, robotika, automātika
Integrēts kabelis 2–5 vadi IP67 – IP69K UL
RoHS/REACH
Budžeta, kompakti un dinamiski risinājumi
IO-Link (M12/M8) M12/M8
3–5 PIN
IP67 UL
RoHS/REACH
Viedie sensori, Industry 4.0
DIN 43650 Taisnstūra,
2–3+PE
IP65 – IP67 ATEX
UL
Vārsti, spiediena devēji, smagā rūpniecība



Labi izvēlēti sensora savienotāji ļauj uzņēmumiem izveidot uzticamas, drošas un viegli apkalpojamas industriālās sistēmas. Standartizēti M12, M8 vai IO-Link risinājumi padara uzstādīšanu vienkāršu, savukārt kvalitatīvi sertifikāti garantē, ka risinājums būs drošs un izturīgs ilgtermiņā pat visskarbākajos apstākļos (Phoenix Contact, Sick, Siemens). Izvēloties piemērotāko variantu, vienmēr jāņem vērā gan tehniskās prasības, gan vides apstākļi un normatīvie akti – tas būs ilgtermiņa ieguldījums efektīvā un bezrūpīgā ražošanā.
