RFID un Weintek HMI paneli soli pa solim, kā automatizēt piekļuves kontroli

12. maijs 2025
Produkti Attēli Kontakti

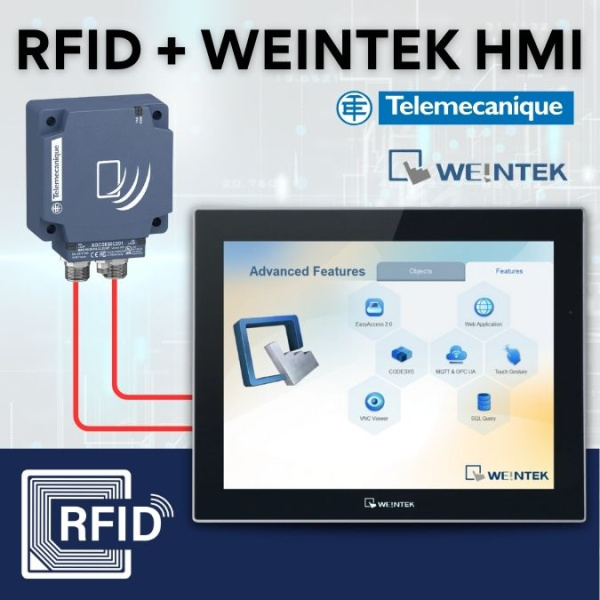

RFID un Weintek HMI paneli soli pa solim, kā automatizēt piekļuves kontroli-0

Rūpnieciskā automatizācija pieprasa uzticamus un efektīvus identifikācijas risinājumus, kas strādā dinamiski mainīgā vidē. RFID tehnoloģija, apvienojot bezkontakta datu nolasīšanu ar iespēju uzglabāt informāciju tieši tagā, kļuva par neatņemamu komponenti daudzās nozarēs. Telemecanique RFID antenas ar Modbus RTU atbalstu piedāvā ātru, uzticamu un viegli integrējamu risinājumu, kas lieliski sadarbojas ar Weintek HMI vizualizācijas paneļiem.

Satura rādītājs:

Kas ir RFID un kā tā darbojas?

RFID (Radio Frequency Identification) ir bezvadu datu pārraides tehnoloģija, kas izmanto elektromagnētiskos viļņus, lai identificētu objektus ar tiem pievienotiem „Tagiem”. RFID Tags satur kodētu informāciju, ko var nolasīt ar RFID antenu jeb lasītāju. Atšķirībā no tradicionālajiem svītru kodu lasītājiem, RFID nav nepieciešama tieša redzamība un vienlaikus var identificēt vairākus tagus.

RFID sistēma sastāv no diviem pamatelementiem: Tags un Lasītājs. Tags satur mikročipu ar datu glabāšanas funkciju un antenu signāla pārraidei. Savukārt lasītājs ir radio raidītājs un uztvērējs, kas nosūta signālu un saņem atbildi no taga.

RFID pielietojuma jomas

  • Darbinieku identifikācija un piekļuve – RFID karte kalpo kā bezkontakta piekļuves atslēga, kas ļauj vai liedz ieeju konkrētās darba zonās, iekārtās vai transporta līdzekļos. Vienlaikus tiek automātiski reģistrēts ierašanās un aiziešanas laiks, nodrošinot precīzu darba laika uzskaiti un atskaites vadībai.
  • Dzīvnieku marķēšana – RFID tagi tiek implantēti vai piestiprināti mājlopiem, ļaujot ātri identificēt dzīvnieku, noskaidrot tā īpašnieku, dzimšanas datumu, kā arī piekļūt vēsturiskajai informācijai par vakcinācijām, zāļu lietošanu un veterinārām apskatēm. Šāda prakse uzlabo dzīvnieku labturību un izslēdz datu dublēšanos.
  • Noliktavas un veikalu loģistika – RFID tagi uz precēm ļauj ātri un precīzi veikt preču uzskaiti, pieņemšanu un izrakstīšanu. Katrā tagā var būt iekļauta informācija par preces kodu, ražošanas datumu, cenu, izcelsmes valsti un citām būtiskām īpašībām. Sistēma nodrošina arī nesankcionētas iznešanas monitorēšanu, brīdinot par drošības pārkāpumiem.
  • Farmācija un pārtika – RFID tiek izmantots kritiski svarīgu izejvielu un produktu izsekošanā. Tas ļauj fiksēt ražošanas un apstrādes posmus, uzglabāšanas temperatūru, loģistikas maršrutus un atbilstību kvalitātes prasībām. Šī informācija ir būtiska auditam, izsekojamībai un atbildībai krīzes gadījumos (piemēram, pārtikas atsaukumos).

RFID savienojums ar Weintek vizualizācijas paneli

Telemecanique RFID lasītāji, piemēram, XGCS490B201 un XGCS4901201, atbalsta Modbus RTU komunikāciju caur RS-485 saskarni. Šī funkcionalitāte ļauj tos vienkārši savienot ar Weintek HMI vizualizācijas paneļiem, kas darbojas kā centrālais interfeiss datu attēlošanai, ievadei un tālākai apstrādei.

Savienojums ar vizualizācijas paneli ļauj ne tikai nolasīt un parādīt RFID tagā noglabāto informāciju, bet arī ievadīt jaunu informāciju no HMI interfeisa, kas tiek ierakstīta RFID tagā. Šāda divvirzienu datu plūsma ir īpaši noderīga ražošanas un loģistikas procesos, kur nepieciešama ātra datu apmaiņa bez manuālas ievades.

Tālāk iegūtie dati no Weintek HMI var tikt:

  • vizualizēti cilvēkam saprotamā formā uz HMI ekrāna,
  • pārsūtīti uz PLC, lai aktivizētu vai kontrolētu iekārtu darbību,
  • saglabāti uzņēmuma datubāzēs vai ERP sistēmās,
  • nosūtīti uz mākoņrisinājumiem, piemēram, Weincloud, Azure vai AWS lietojumiem.

Solis pa solim: RFID lietošana lietotāju piekļuvei HMI

Zemāk aprakstīts piemērs, kā konfigurēt RFID kartes HMI piekļuves kontrolei ar Weintek cMT-X sērijas paneli un EasyBuilder Pro programmu:

  1. Aktivizējiet RFID lasītāju: Iet uz System Parameters → Security → Plug-in. Atzīmējiet Enable rūtiņu un iespējojiet Auto Login, ja vēlaties automātisku autorizāciju pēc kartes nolasīšanas.
  2. Iestatiet adreses: Norādiet vadības adresi (command address), statusa un kļūdu adreses RFID lasītāja datu apmaiņai un diagnostikai.
  3. Pievienojiet lasītāju: Spiediet Scan Reader. Tikai tad, kad programma pieprasa, pieslēdziet RFID lasītāju ar USB savienojumu. Sistēma aizpildīs VID un PID laukus automātiski.
  4. Pievienojiet lietotājus: Lietotājus var pievienot ar individuāliem RFID tagiem. Ielogojieties ar administratora lietotāju un iestatiet vērtību 3 komandas reģistrā, pēc kā tiek lūgts nolasīt lietotāja karti.
  5. Pārbaudiet piekļuvi: Tagad lietotājs var vienkārši piekļūt HMI panelim, tikai pietuvinot RFID karti – bez paroles ievades.
  6. Kartes atcelšana: Lai noņemtu kartes autorizāciju, ielogojieties ar attiecīgo lietotāju un ierakstiet 5 komandas reģistrā.

Šāda sistēma nodrošina augstāku drošības līmeni, ātrāku lietotāju pārslēgšanos un detalizētu piekļuves kontroli, ko var izmantot ne tikai ražošanā, bet arī noliktavās, birojos un laboratorijās.



Telemecanique RFID antenas kopā ar Weintek vizualizācijas risinājumiem piedāvā mūsdienīgu un uzticamu veidu, kā automatizēt identifikācijas un datu apmaiņas procesus rūpniecībā. Šāda kombinācija nodrošina ātru ieviešanu, vienkāršu konfigurēšanu un plašas iespējas integrācijai ar esošajām sistēmām. RFID risinājumi būtiski uzlabo drošību, efektivitāti un datu kvalitāti – neatkarīgi no tā, vai tie tiek izmantoti loģistikā, ražošanā vai pārtikas industrijā.

Lai uzzinātu vairāk par piemērotākajiem modeļiem vai veiktu integrācijas konsultāciju, sazinieties ar ZTF Lāsma speciālistiem – palīdzēsim izvēlēties piemērotāko risinājumu tieši Jūsu vajadzībām.
