Jaunums: Trīs krāsu SMI2-M Modbus displejs - indikators no Akytec

18. jūnijs 2024
Produkti Attēli Kontakti
Jaunums: Trīs krāsu SMI2-M Modbus displejs - indikators no Akytec-0

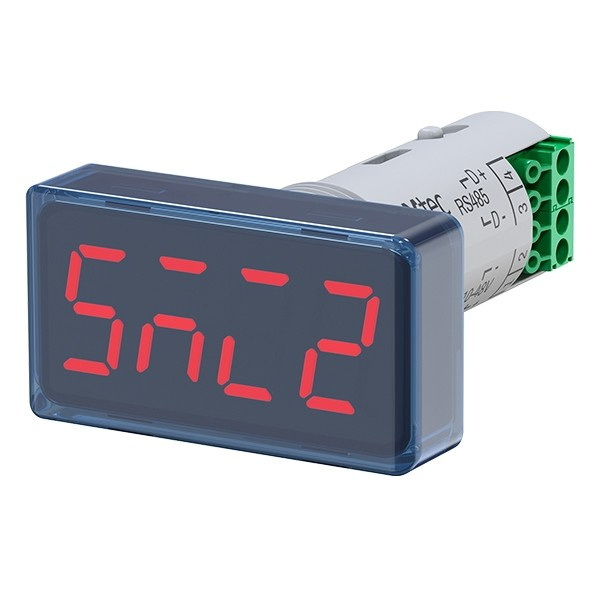

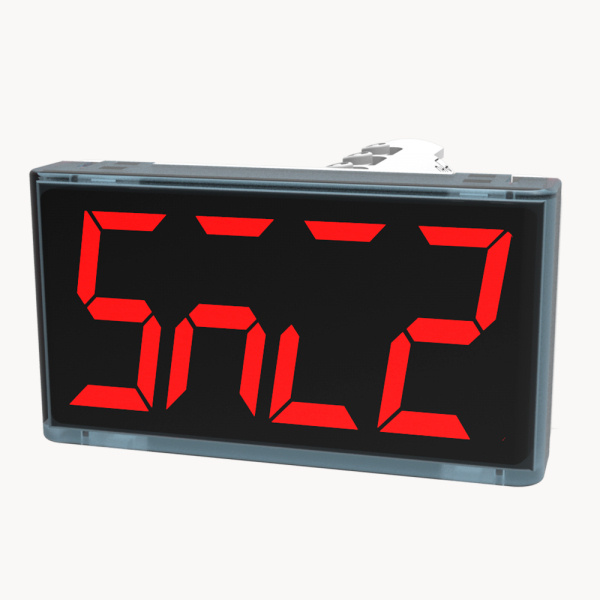

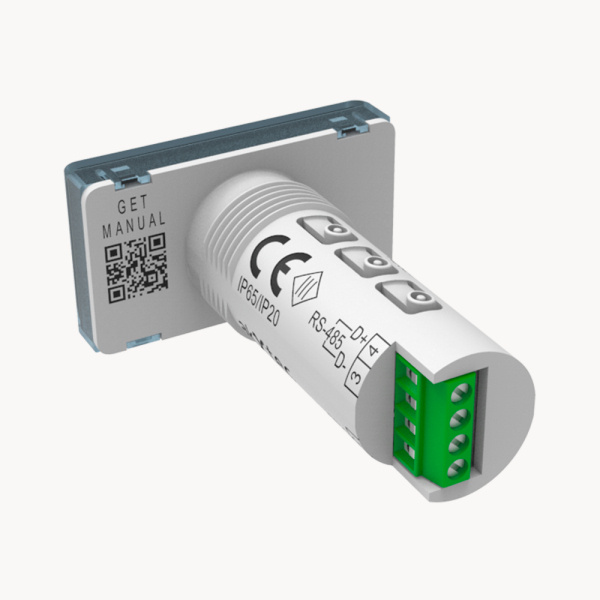

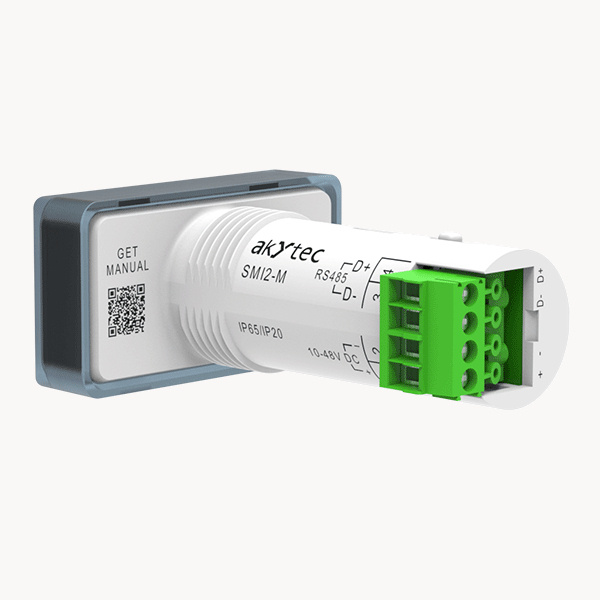

Akytec SMI2-M ir jauns universālais displejs - indikators ar parocīgu un plašu pielietojumu industriālo procesu uzraudzībā. Tam ir RS485 pievienojums, un uzraugāmās vērtības tas spēj attēlot līdz 4 cipariem zaļā, sarkanā vai dzeltenā krāsā. Indikators ir kompakts, montējams 22.5 mm diametra urbumā tāpat kā standarta sadalnes signāllampas, nodrošinot ātru un ērtu montāžu vadības sadaļņu durvīs vai paneļos.

Funkcionalitāte un Protokoli

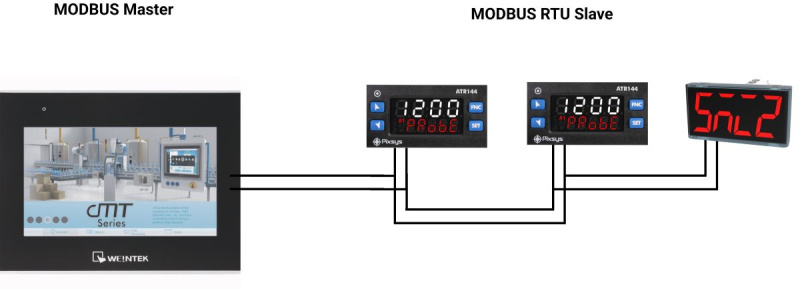

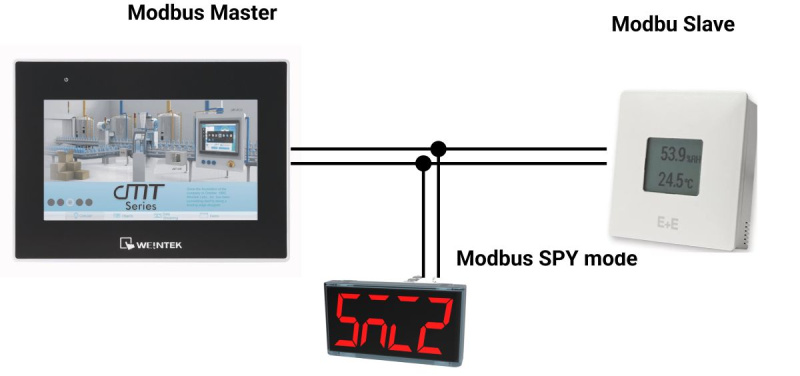

Funkcionāli SMI2-M indikators atbalsta Modbus RTU, ASCII, akYtec komunikācijas protokolus, dodot plašas integrācijas iespējas industriālajā vidē. Indikators var funkcionēt kā Modbus tīkla MASTER vai SLAVE ierīce. Papildus šiem klasiskajiem Modbus režīmiem ir vēl arī SPY režīms. Šis režīms ļauj izmantot Akytec indikatoru jau esošā Modbus arhitektūrā ar darbojošamies MASTER un SLAVE ierīcēm, neveicot izmaiņas tīkla konfigurācijā. SPY režīms "klausās" tīkla datu plūsmu (Traffic) gaidot iekonfigurēto pieprasījumu vai atbildi no specifiskās ierīces.

LED krāsa Modbus protokols RS485 interfeiss Indikators var tikt izmantots kā Modbus Master vai Slave Barošanas avots 24 V DC Viegla montāža Ø22.5 mm caurumā Ātra montāža Kompakts dizains Displejs var tikt uzstādīts pogas slēdzī IP65 aizsardzības klase Rakstzīmju augstums 14 mm Apkārtējā temperatūra

Datu Tipi un Krāsu Maiņa

Ar Akytec SMI2-M varēsiet attēlot tādus datu tipus kā:

  • INT;
  • DINT;
  • WORD;
  • DWORD;
  • REAL;
  • STRING;
  • TIME.

Vajadzīgo vērtību var attēlot kāda no 3 krāsām, ja nepieciešams, var aktivizēt arī mirgošanas funkciju. Iebūvētā Akytec indikatora loģika ļauj piesaistīt krāsu maiņu atkarībā no uzraugāmās vērtības līmeņa.

SMI2-M Konfigurācija

SMI2-M indikatora konfigurācija ērti veicama, pieslēdzoties caur Micro-USB, un konfigurācijas programmatūra akYtec ToolPro ir pieejama ražotāja mājaslapā.

Akytec SMI2-M tehniskais raksturojums

Barošanas spriegus 24 (10...48) V DC
Patēriņš 1.5 W
Interfeiss RS485 (2-vadu)
Protokoli ModBus RTU / ASCII, akYtec
Tīkla ātrums 2.4...115.2 kBit/s
Ekrāns LED, 4 skaitļi, 7 segmenti
Simbolu augstums 14 mm
Krāsas Sarkans / zaļš / dzeltens
IP klase Priekšā IP65, aizmugure IP20
Dimensijas 48 x 26 x 65.4 mm
Masa apmēram 30 g
Aizsardzības klase III
Darba temperatūra -40...+70 °C
Glabāšanas temperatūra -40...+70 °C
Mitrums Līdz 80% (nekondensējoties)
Galvaniskās izolācija Ir

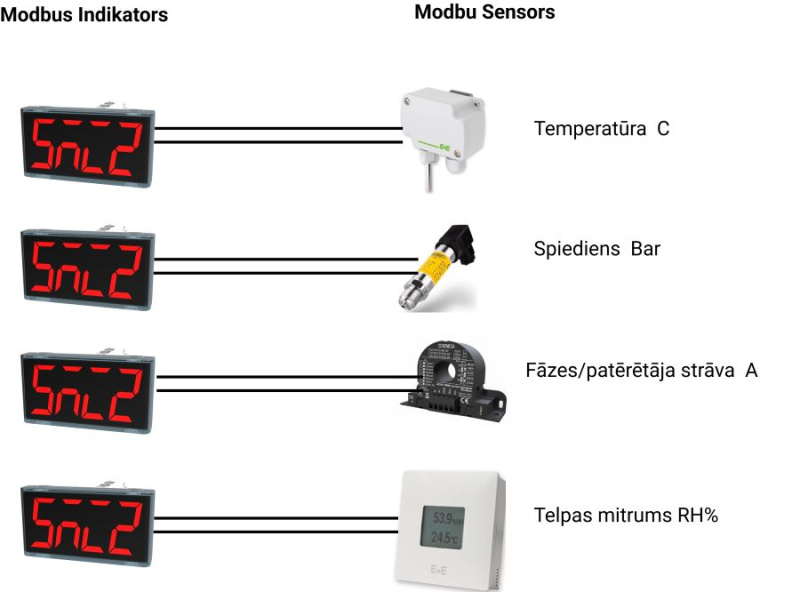

SMI2-M pielietojuma piemēri

 Vērtibas (temperatūra, spiediens, strāva, RH% utt)  attēlošana no Modbu sensora
