ITP16 Temperatūras indikators un kontrollers

8. aprīlis 2019
Video Produkti Attēli Kontakti

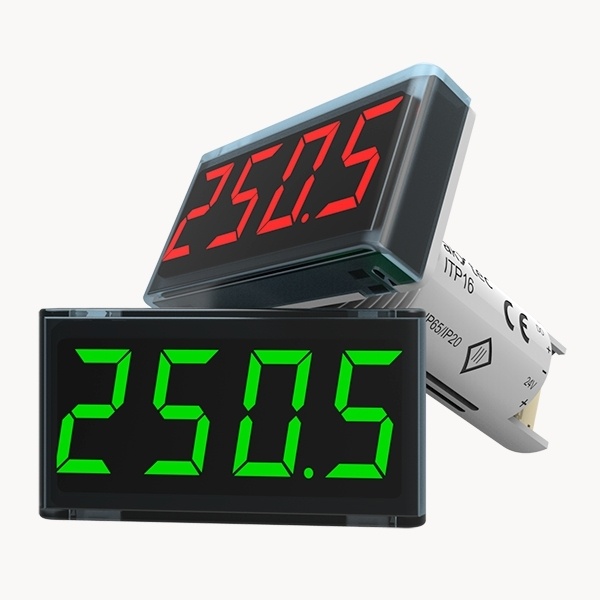

ITP16 Temperatūras indikators un kontrollers-0
ITP16 ir industriālo procesu temperatūras indikators un kontrollers. Aprīkots ar digitālo izeju un konfigurējamu analogo ieeju. ITP16 ieejai var izmantot ar 0-1V, temperatūras sensorus RTDs (Pt100, Pt1000, u.c.) vai termopārus (K, J, u.c). Pilnīgu izmantojamo sensoru sarakstu atradīsiet zemāk. NPN tranzistora izeju var izmantot kontroles funkcijas nodrošināšanai. Slēģa slodze līdz  200 mA / 42 V DC, ko iespējams izmantot ON/OFF kontrolei vai kā trauksmes izeju.

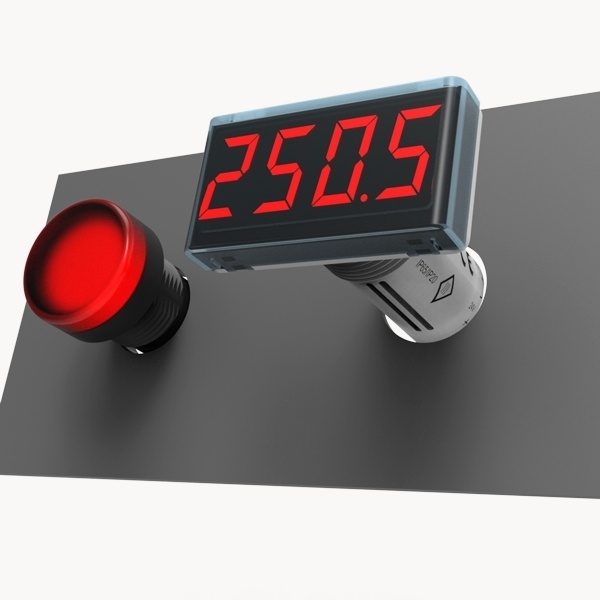

Kompakta, standartizēta konstrukcija nodrošina montāžas iespēju 22,5 mm urbumā, kas parasti tiek izmantots signāllampām, slēdžiem, u.t.t. Tas nodrošina ātru un vienkāršu uzstādīšanu, kā arī sniedz iespēju daudzu displeju novietošanai vadības skapja durvīs vai panelī.

LED colorRTD input (PT100, PT1000, and others)TC input (K, J, and others)NPN-transistor output (400 mA, 42 V DC)ON/OFF controlpower supply 24 V DCGalvanic isolationeasy mounting in a Ø22.5 mm holequick mountingcompact designthe process display can be installed into a push-button boxaccuracy 0.2%IP65 rated enclosureCharacter height 14 mmAmbient temperature

Procesa indikators ITP16 atbalsta trauksmes funkciju. Ja šī funkcija ir ieslēgta, displejs sāk mirgot ar frekvenci aptuveni 1 Hz gadījumos, kad procesa vērtība pārsniedz iestatītos punktus.

Ierīcei ir nepieciešama 24 V līdzstrāvas barošana. Ierīce nodrošina IP65 priekšpusē un to var darbināt temperatūras diapazonā no -40 līdz +60 ° C.

Funkcijas:

  • Temperatūras mērīšana un indikācija, izmantojot RTD un termopāra tipa sensorus (skatīt tabulu),
  • Procesa vērtības mērīšana un parādīšana,
  • Signālu mērogošana,
  • Regulējama decimāldaļas pozīcija,
  • Displeja diapazons -999 ... + 9999,
  • ON / OFF vadība ar NPN izeju,
  • Kvadrātveida sakņu funkcija (īpašiem raidītājiem),
  • Digitālais filtrs,
  • Signalizācijas funkcija (mirgo, pārsniedzot iestatītos punktus),
  • Kļūdas indikācija, pārsniedzot mērījumu robežas,
  • Kļūdas indikācija, kad tiek pārtraukts vai noticis īssavienojums.

Pielietojuma jomas:

Universālais displejs ITP16 ir īpaši piemērots, lai ātri un viegli uzstādītu vizuālas displeju sistēmas dažādiem procesiem, tādiem kā ūdens apgāde, termiskā apstrāde un daudzi citi. ITP16 kompaktais izmērs nodrošina to, ka to var izmantot uz vietas kā papildu displeja mērījumu vērtībām vai kā daļu no kompleksa vizuālās attēlojuma sistēmas.

Tehniskie dati:

Barošana 24 (10…30) V DC
Patēriņš max. 1 W
Ieejas 1
Ieejas signāls skatīt sensoru tabulu
Mērījumu nobīde 0.2 s
Precizitāte ±(0.25% FS)
Temperatūras ietekme ≤ 0.2% / 10 °C
Ieejas pretestība
0-1 V, -50…+50mV ≤ 250 kohm
Izejas 1
Tips NPN tranzistors
Slodzes jauda 200 mA, 42 V DC
Korpuss paneļa montāžai
Rakstzīmju augstums 14 mm
Izmērs 48 x 26 x 65 mm
Svars approx. 30 g
Vides temperatūra -40…+60 °C
IP kods priekša IP65, aizmugure IP20
Aizsardzības klase III
Mitrums up to 80% (at +35 °C, non-condensing)
Atbalstītie ieejas signāli:
Signāla veids Mērdiapazons, °C Temperatūras koeficients, °C-1
RTD according to IEC 60751:2008
Pt50 -200…+850 0.00385
Pt100
Pt500
Pt1000
RTD according to GOST 6651
Cu50 -50 …+200 0.00426
50M -180 …+200 0.00428
50P -200…+850 0.00391
Cu100 -50 …+200 0.00426
100M -180 …+200 0.00428
100P -200…+850 0.00391
Ni100 -60…+180 0.00617
Cu500 -50 …+200 0.00426
500M -180 …+200 0.00428
500P -200…+850 0.00391
Ni500 -60…+180 0.00617
Cu1000 -50…+200 0.00426
1000M -180…+200 0.00428
1000P -200…+850 0.00391
Ni1000 -60…+180 0.00617
TC according to IEC 60584-1:2013
K –200…+1300
J –200…+1200
N –200…+1300
T –250…+400
S –50…+1750
R –50…+1750
B +200…+1800
A 0…+2500
TC according to GOST 8.585
L -200…+800
A-2 0…+1800
A-3
TC according to DIN 43710
L -200…+900
Linear signals
-50…50 mV 0…100 %
0-1 V



Produkti
ITP16
Kods: ITP16
Uz vietas: 2 gab. Uz vietas: 0 (pēc pieprasījuma)
76.50 EUR (bez PVN)
85.00 EUR
ITP16G
Kods: ITP16G
Uz vietas: 2 gab. Uz vietas: 0 (pēc pieprasījuma)
76.50 EUR (bez PVN)
85.00 EUR
