Festo vārsti. Kā izvēlēties piemērotāko risinājumu procesiem

Lai cik moderns būtu PLC vai vizualizācija, kustību kvalitāti pneimatikā nosaka vārsti: tie izvēlas plūsmas virzienu, nosaka cilindru ātrumu un uztur pareizo spiedienu. Procesos (šķidrumi, gāzes, granulas) vārsti ir burtiski “vārti” starp drošu ražošanu un dārgām dīkstāvēm. Zemāk — praktisks pārskats par Festo klāstu, tipiskām kļūdām un izvēles kritērijiem.

Galvenie vārstu veidi un to funkcijas

Virziena vadības vārsti

Šie vārsti atver, aizver vai pārslēdz saspiestā gaisa plūsmas ceļus (piemēram, 2/2, 3/2, 5/2, 5/3 u. c.), nodrošinot aktuatoru — cilindru, satvērēju vai citu izpildmehānismu — kustību.

Visbiežāk sastopami divi risinājumi: atsevišķi solenoīdvārsti vai vārstu termināļi (vairāku vārstu kopnes ar kopēju vadību).

Piemēri un pielietojums

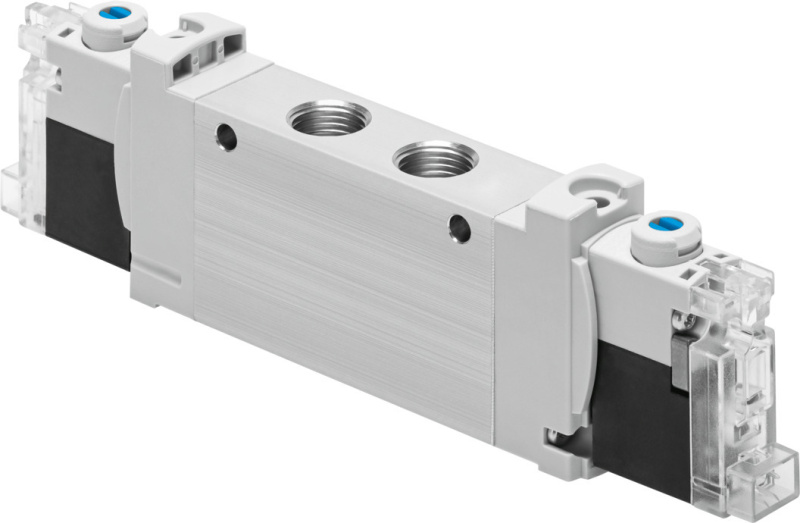

• VUVG / VUVS — kompaktu izmēru universāli solenoīdvārsti ar plašu konfigurāciju izvēli (3/2, 5/2, 5/3). Pieejami dažādos izmēros, piemēram, VUVG (14 mm, 5/3) spēj nodrošināt līdz ~470 l/min, savukārt VUVS (26,5 mm, 5/2) — līdz ~1000 l/min. Praktiska izvēle kā “darba zirgs” vienkāršām pneimatiskām funkcijām — cilindru vadībai, izpūtējiem, satvērējiem u. c.

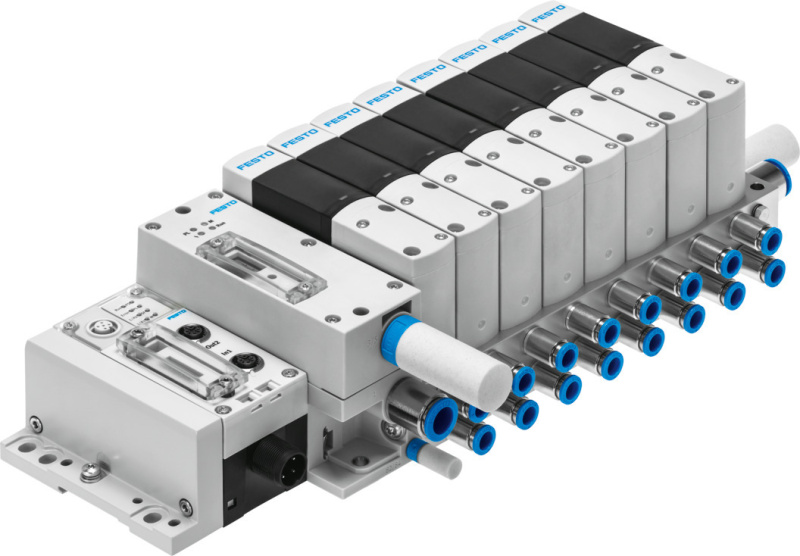

• VTUG — vārstu terminālis ar multi-pin vai lauka tīklu savienojumu iespējām (I-Port, IO-Link, u. c.). Paredzēts pielietojumiem, kur nepieciešama vairāk nekā viena pneimatiska funkcija — piemēram, daudzcilindru stacijās. Termināļa princips samazina elektroinstalācijas sarežģītību un uzlabo sakārtojumu vadības skapjos.

• VTEM (Motion Terminal) — digitāli konfigurējams vārstu terminālis ar piezoaktuatoriem un integrētiem sensoriem. Ar vienu fizisko ierīci iespējams veikt vairākas funkcijas — no klasiskas 2×3/2 vai 4/3 loģikas līdz proporcionālai spiediena un plūsmas kontrolei. Pielāgojumi tiek veikti caur programmatūru (“Motion Apps”), tāpēc nav nepieciešami mehāniski pārbūves darbi.

Praktisks ieteikums

Ja pneimatiskajā līnijā atkārtojas vienāda loģika — piemēram, vairāki cilindri ar līdzīgu darbības ciklu —, termināļa risinājums (VTUG vai VTEM) parasti atmaksājas jau projektēšanas vai montāžas posmā. Tas samazina pieslēgumu skaitu, uzlabo gaisa necaurlaidību un padara uzturēšanu daudz vienkāršāku, īpaši diagnostikas gadījumā.

Aizvēršanas un drošības vārsti

Šie vārsti ir paredzēti saspiestā gaisa plūsmas pārtraukšanai, atgaisošanai un drošai iekārtas apkopei vai palaišanai. Tie spēlē svarīgu lomu gan ikdienas uzturēšanā, gan atbilstībā darba drošības prasībām.

Piemēri un pielietojums

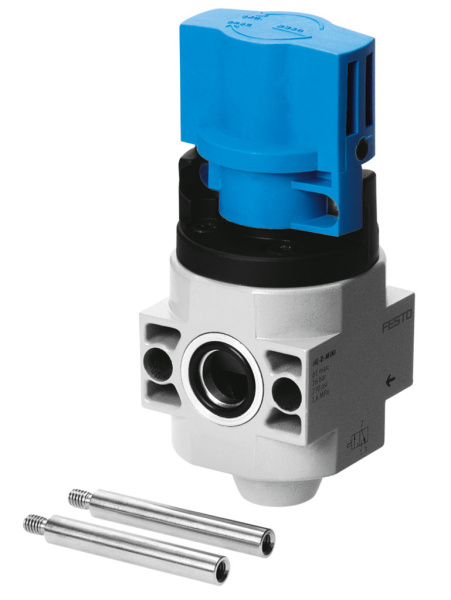

• HE — manuāli darbināms 3/2 vārsts (on/off tipa), kas izslēdz gaisa padevi un vienlaikus atgaiso sistēmu. Vienkāršs un uzticams risinājums apkopes režīmam vai kā daļa no LOTO (Lockout/Tagout) procedūras.

• MS-SV (soft-start / quick exhaust) — elektropneimatisks vārsts ar kontrolētu spiediena uzbūvi un ātras atgaisošanas funkciju. Atbilst augstākajiem drošības standartiem (SIL 3, PL e) un ir piemērots lietojumiem, kur nepieciešama EN ISO 13849 vai IEC 61508 sertificēta drošības ķēde. Noder gan iekārtu palaišanas kontrolē, gan negaidītas iedarbināšanas novēršanai.

• HGL — pretvārsts, kas normālā stāvoklī bloķē atpakaļplūdi un notur cilindru pozīcijā. Kad pievadīts vadības gaiss, vārsts atveras un ļauj brīvu plūsmu. Šis risinājums ir īpaši noderīgs vertikālos pacelšanas mezglos, kur nepieciešama droša slodzes noturēšana.

Praktisks ieteikums

Ja iekārtai nepieciešams nodrošināt drošu apkopes režīmu ar ventilācijas funkciju, ļoti bieži tiek izmantota HE + MS-SV kombinācija. HE mehāniski atslēdz gaisa padevi un veic atgaisošanu, savukārt MS-SV nodrošina kontrolētu spiediena uzbūvi un drošu gaisa izlaidi. Šāda konfigurācija ļauj ērti izpildīt LOTO prasības un uzlabo darba drošību.

Plūsmas regulēšanas vārsti (cilindra ātruma kontrolei)

Plūsmas regulēšanas vārsti nosaka saspiestā gaisa caurplūdi, tādējādi tieši ietekmējot aktuatoru — piemēram, cilindru — kustības ātrumu un dinamiku. Precīza plūsmas kontrole ļauj nodrošināt vienmērīgu darbību, novērst sitienus kustības beigās un saskaņot dažādu kustību soļus.

Piemēri un pielietojums

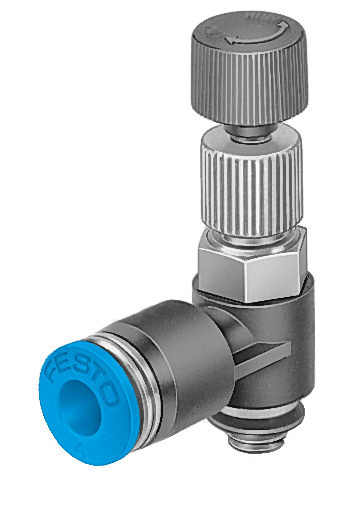

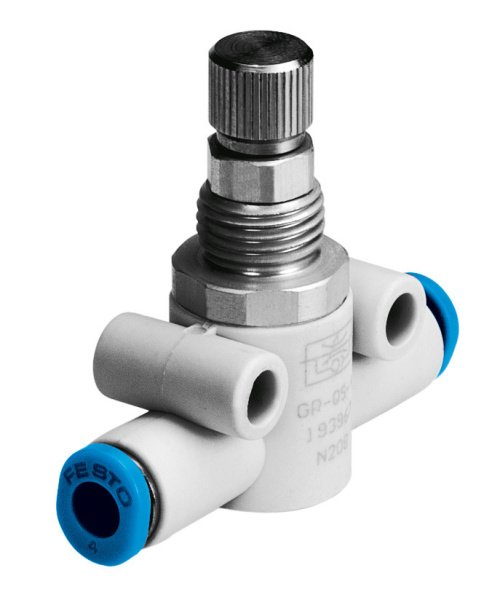

• GRLA / GRLZ — vienvirziena plūsmas regulatori, kas darbojas pēc “meter-out” vai “meter-in” principa. Tos parasti uzstāda tieši pie cilindra, lai bremzētu kustību vienā virzienā. Šādi vārsti ir būtiski vienmērīgas kustības nodrošināšanai, īpaši, ja ir nepieciešama precīza pozicionēšana vai jāsamazina vibrācijas.

• Adatas tipa vārsti un pneimatiskie taimeri — šie komponenti tiek izmantoti, ja nepieciešams izveidot kavējumus starp kustību posmiem, veikt sinhronizāciju vai piešķirt darbībai specifisku dinamiku, piemēram, tā saukto “kick-down” efektu (ātrs sākums, lēna pabeigšana).

GRLA sērijas vārstiem pieejamas datu lapas ar plūsmas raksturlīknēm, kas palīdz pielāgot plūsmu konkrētajam pielietojumam.

Praktisks piemērs

Ja pneimatisks satvērējs (“gripper”) pievada detaļu pārāk agresīvi vai “dauza” to pie satveršanas, bieži pietiek tikai ar GRLA vārsta minimālu piegriešanu uz izplūdes puses (“meter-out”). Tas ļauj mazināt triecienu bez izmaiņām PLC programmā un uzlabo detaļu apstrādes kvalitāti.

Spiediena regulēšanas vārsti

Šie vārsti ir paredzēti, lai uzturētu vai ierobežotu gaisa spiedienu noteiktā līmenī pneimatiskajā sistēmā. Atkarībā no pielietojuma tie var būt gan kā neatkarīgi komponenti, gan apvienoti ar filtriem, veidojot kompaktus un efektīvus moduļus.

Spiediena regulatori ļauj optimizēt enerģijas patēriņu, paildzina komponenšu kalpošanas laiku un uzlabo sistēmas stabilitāti. Turklāt pareizi regulēts spiediens ir būtisks arī procesa atkārtojamībai un drošībai.

Piemēri un pielietojums

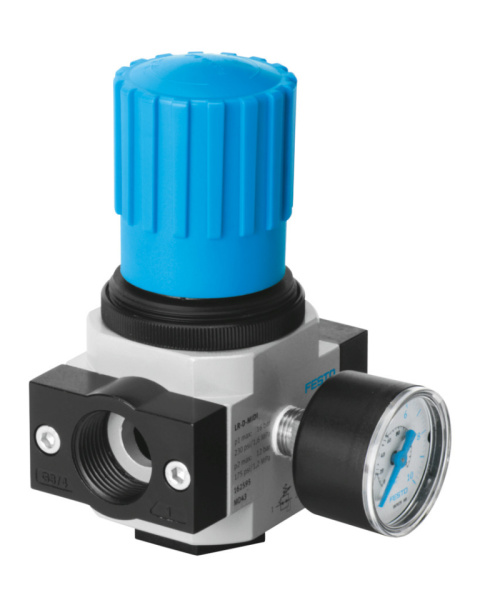

• LR / LRS — standarta diafragmas tipa spiediena regulatori ar diviem regulēšanas diapazoniem: 0,5…7 bar un 0,5…12 bar. Aprīkoti ar bloķējamu regulēšanas rokturi un divām manometra pieslēgvietām, kas ļauj elastīgi pielāgot montāžas orientāciju.

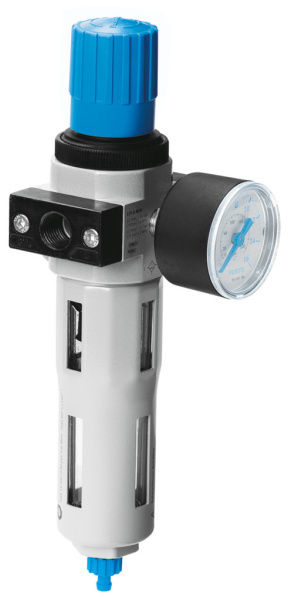

• LFR / LFRS — kombinētie filtra-regulatori, kas apvieno gaisa attīrīšanu un spiediena regulāciju vienā korpusā. Pieejami Mini, Midi un Maxi izmēros, kā arī D-sērijas metāla korpusos ar paaugstinātu noturību pret agresīvu vidi un koroziju.

• LRP / LRPS — precīzijas regulatori ar īpaši zemu histēzi un augstu regulācijas jutīgumu. Piemēroti lietojumiem, kur nepieciešama stabila un precīza spiediena kontrole, piemēram, dozēšanā, laboratorijas pneimatikā vai pneimatiski vadāmos mērīšanas procesos.

Praktisks piemērs

Bieža kļūda ir mēģinājums samazināt cilindra spēku, piegriežot gaisa plūsmu ar plūsmas regulatoru. Lai gan tas var sniegt īslaicīgu efektu, tas neuzlabo stabilitāti. Pareizā pieeja ir samazināt darba spiedienu uz konkrēto zaru ar LR vai LRS regulatoru. Tādējādi cilindrs kustas vienmērīgāk, samazinās gaisa patēriņš un arī iespējamo noplūžu risks.

Procesa un šķidrumu vārsti (gāzēm, šķidrumiem, granulām)

Šajā sadaļā vairs nav runa tikai par klasisku pneimatiku — Festo procesa vārsti ir paredzēti dažādu vielu vadībai dažādos agregātstāvokļos: gāzēm, šķidrumiem, pastām, putām un granulām. Tie tiek plaši izmantoti dzesēšanas, skalošanas, CIP (Clean-in-Place), dozēšanas un maisīšanas procesos pārtikas, ķīmijas, farmācijas un citās industrijās.

Šo vārstu uzbūve ir pielāgota specifiskām mediju īpašībām – piemēram, viskozitātei, daļiņu saturam, temperatūrai vai agresivitātei. Tāpat tiek ņemti vērā higiēnas, tīrīšanas un ekspluatācijas parametri.

Piemēri un pielietojums

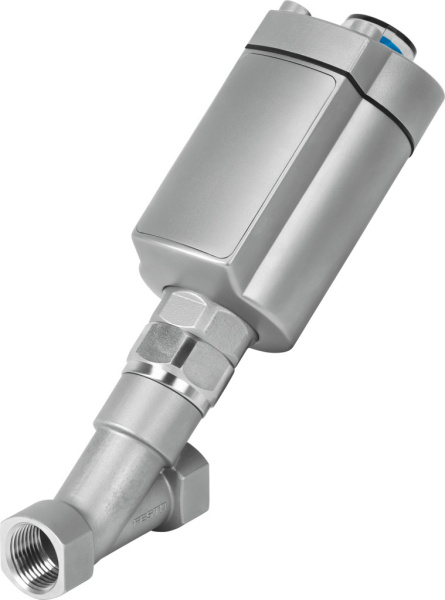

• VZXA — leņķa sēžas vārsts ar pneimatisku piedziņu un modulāru konstrukciju, kas atvieglo apkopi un konfigurāciju. Nodrošina augstu caurplūdi, ir piemērots gan gāzēm, gan šķidrumiem, arī tvaikam. Pateicoties korozijizturīgajiem materiāliem un lieliskajai tīrāmībai, ir populāra izvēle CIP sistēmām, pārtikas un dzērienu rūpniecībā.

• VZBM — bumbierveida (ball) vārsts ar 2- vai 3-gaitas funkciju (L vai T veida urbums). Pieejams ar manuālu vai pneimatisku DFPD ceturtdaļgrieziena aktuatoru. Pateicoties plašajam DN un PN spektram, tas pielāgojams dažādām cauruļvadu sistēmām. Lietošanai, kur nepieciešama uzticama plūsmas pārslēgšana un minimāls spiediena zudums.

• VZQA — tā dēvētais “pinch” vārsts, kur plūsmas kanālu veido elastīga caurule, ko pneimatiski saspiež vai atlaiž. Ideāli piemērots abrazīviem, daļiņas saturošiem vai biezas konsistences medijiem — piemēram, granulu suspensijām, pārtikas maisījumiem, farmaceitiskiem šķīdumiem. Pieejami gan NC (normāli slēgts), gan NO (normāli atvērts) izpildījumi. Priekšrocība – caurule ir viegli nomaināma un ērti tīrāma.

• VYKA — mediju-šķirts solenoīdvārsts, kur šķidrums nav tiešā saskarē ar elektromehāniskajām daļām. Šī diafragmas separācija nodrošina augstu ķīmisko noturību un piemērotību agresīviem vai sterilizējamiem medijiem. Ideāli piemērots laboratorijām, analītiskajai tehnikai vai precīzai mikrodozēšanai, kur nepieciešama ļoti mazu plūsmu kontrole (pieejami 2/2 un 3/2 izpildījumi).

Praktiski piemēri no ikdienas

• Ja sistēmā jāvada šķidrums ar cietām daļiņām — piemēram, cukura sīrups ar kristāliem vai granulu suspensijas, tad klasiskie vārsti bieži aizsērē vai nodilst. Šādos gadījumos ideāls risinājums ir VZQA pinch vārsts, jo plūsmu noslēdz elastīga caurule, kas neierobežo daļiņu plūsmu un ir viegli nomaināma.

• Savukārt CIP (Clean-in-Place) skalošanas procesos, kur plūst karsts ūdens, tvaiks vai mazgāšanas šķīdumi, priekšroka bieži tiek dota VZXA sērijas vārstiem. Tie iztur augstas temperatūras, nodrošina lielu caurplūdi un ir veidoti atbilstoši higiēnas prasībām.

Vārstu vadības veidi

Festo vārstu sērijas pēc funkcijas

Vārstu izvēles kritēriji

Lai izvēlētos pareizo vārstu, nepietiek tikai ar vītnes diametru vai montāžas tipu. Svarīgi ir saprast, kāda būs vārsta funkcija, kāds ir darba režīms un kādas procesa vielas plūdīs cauri sistēmai. Zemāk — praktiski kritēriji un to nozīme reālajā darbībā.

• 1. Funkcija / kanālu konfigurācija

  • 3/2 — piemērots vienvirziena cilindriem; ļauj pievadīt gaisu viršanai un izplūdi atgriešanai (atsperes vai cita mehāniska spēka ietekmē)

  • 5/2 — pilna divpusējās darbības cilindra kontrole.

  • 5/3 — nodrošina neitrālo viduspozīciju (slēgta, spiediena līdzsvara vai izplūdes), kas svarīgi drošības situācijās.

  • VTEM (Motion Terminal) ļauj konfigurēt šīs funkcijas programmatūras līmenī — bez fiziskām izmaiņām.

  2. Vadības veids

  • Manuāls — ērts palaišanas / testēšanas un apkopes laikā.

  • Elektriskais (solenoīdi, IO‑Link, bus tīkli) — nodrošina ātru darbību, atgriezenisko saiti, diagnostiku.

  • Pneimatiski pilotvadāmi vārsti (air‑piloted valves) — ideāli decentralizētai loģikai, vietējiem vadības punktiem, kur elektroinstalācija ierobežota, vai situācijās, kur nepieciešama neelektriska pozīcijas noturēšana.

  3. Plūsma un spiediens

  Pārliecinies, ka vārsta caurplūde (Qn) un spiediena diapazons atbilst sistēmas prasībām (skatīt attiecīgās sērijas datu lapas — VUVG, GRLA u. c.). Nepietiekama plūsma var palēnināt un destabilizēt cilindra darbību Eltra Trade.

  Tipiska kļūda: ja mēģina samazināt cilindra spēku, piegriežot plūsmu ar GRLA — tas rada nevienmērīgas kustības. Nepieciešams samazināt darba spiedienu ar regulatoru (LR/LRS), kas nodrošina vienmērīgumu un ekonomiju.

  4. Procesa viela un temperatūra

  Nozīmīgi izvēlēties vārstu atkarībā no procesa vielas:

  Viela / apstākļi	Ieteicamais Festo vārsts
  Abrazīvi, cietas daļiņas	VZQA (pinch vārsts)
  Liels caurplūdes apjoms / augsta temperatura	VZXA (leņķa sēžas vārsts)
  Ķīmiski / sterilizējami šķidrumi	VYKA (vielas‑šķirts solenoīds)

  5. Drošības prasības

  Ja sistēmai nepieciešama drošības funkcija — piemēram, atgaisošana vai negaidītas starta novēršana — jāizvēlas sertificēti vārsti:

  • MS‑SV — kombinē soft‑start un quick exhaust funkciju, atbilst SIL 3 / PL e, piemērots atbilstošām drošības standartu sistēmām (EN ISO 13849‑1, IEC 61508) Festo.

  ---

Divi īsi scenāriji no prakses

No “vieniniekiem” uz termināli

Agrāk ražošanas līnijā ar 8 cilindriem katram bija atsevišķs VUVG vārsts. Pārejot uz VTUG vārstu termināli, tika būtiski samazināts vītņu un cauruļvadu skaits, vienkāršota elektroinstalācija un atvieglota rezerves daļu pārvaldība — pietika ar vienu vārsta veidu visai sistēmai.
Šie uzlabojumi ļauj samazināt sarežģītību, palielināt uzticamību un standardizēt rezerves daļas.

Elastīga funkciju maiņa

Uzņēmums regulāri maina produktu formātu un vēlas pielāgot cilindra darbību — ātrumu, spēku un “soft-stop”. Ar VTEM Motion Terminal šīs funkcijas var konfigurēt caur programmatūru (“Motion Apps”), bez mehānisku komponentu maiņas vai papildus vārstu uzstādīšanas. Tas ļauj ātri pielāgot ražošanu dažādiem uzdevumiem.

Bieži sastopamās kļūdas un to novēršanas veidi

• Plūsmas regulēšana padeves pusē

  Regulējot gaisa padevi ("meter-in"), bieži rodas nestabila cilindru kustība. Pareizā prakse — bremzēt kustību izplūdes pusē ar GRLA regulatoru pie cilindra ("meter-out").

• Spiediena samazināšana ar plūsmas vārstu

  Tas neietekmē cilindra spēku. Lai samazinātu darba spēku, jālieto spiediena regulators (LR / LRS), nevis plūsmas vārsts.

• Drošības prasību ignorēšana

  Ja iekārtai nepieciešams atbilst SIL vai PL standartiem, jāizmanto sertificēti vārsti, piemēram, MS-SV, nevis parastie 3/2 atgaisošanas vārsti.

• Procesa vārsta izvēle neatbilstošam vadāmajai vielai

  Izvēle jābalsta uz vielas īpašībām un temperatūru:

  • Abrazīvi, cietas daļiņas → VZQA
  • Augsta caurplūde vai temperatūra → VZXA
  • Ķīmiski agresīvi vai sterils šķīdums → VYKA

Vārstu kopsavilkuma tabula

Vārsti ir “kluss”, bet kritisks ražošanas ķēdes posms - tie tieši ietekmē drošību, kvalitāti un kopējās ekspluatācijas izmaksas. Ja nepieciešams piemeklēt virziena, plūsmas, spiediena vai procesa vārstu, sazinieties ar mums - mēs palīdzēsim izvēlēties atbilstošu risinājumu un saderīgus piederumus.
