Siemens PXC4 2 автоматизационная станция – современное и умное сердце системы автоматизации зданий

В современном мире, где преобладают «умные», устойчивые и энергоэффективные здания, автоматизация больше не роскошь – это уже необходимость. Siemens - глобальный технологический лидер, который обеспечивает эту интеллектуальность своими современными системами управления зданиями (BMS). В основе этих систем вы найдёте Siemens автоматизационную станцию PXC4 – мощный и надёжный контроллер, предназначенный для управления и оптимизации инженерных систем зданий.

Оглавление

• Что такое система управления зданиями Siemens BMS
• Автоматизационная станция Siemens PXC4 – центральный контроллер
• Основные различия PXC4.E16-2 и PXC4.M16-2
• Как автоматизационная станция управляет системами здания?
• Топология сети автоматизации зданий
• Зачем нужна автоматизация зданий?
• Преимущества автоматизации зданий

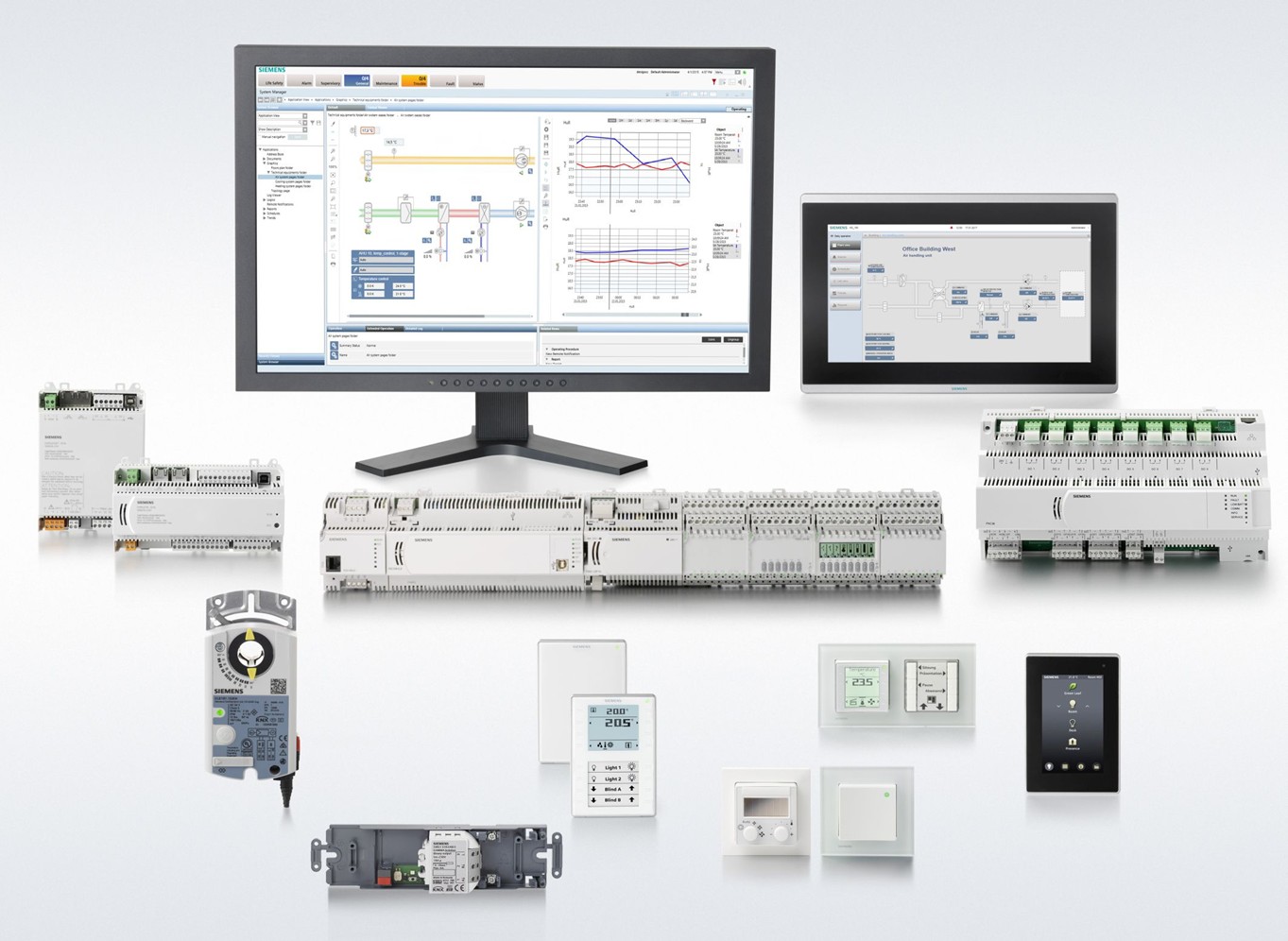

Что такое система управления зданиями Siemens BMS

Siemens — признанная во всём мире инжиниринговая и технологическая компания с очень высокой и признанной компетенцией в области электрификации, автоматизации и цифровизации. В секторе технологий для зданий Siemens известна интеллектуальными решениями, которые повышают энергоэффективность, комфорт пользователей, безопасность и прозрачность эксплуатации.

Система управления зданиями (BMS – Building Management System) — это централизованная платформа, которая мониторит, управляет и оптимизирует механические и электрические системы здания, такие как:

• отопление, вентиляцию и кондиционирование воздуха (HVAC)

• управление освещением

• мониторинг и оптимизацию энергопотребления (обычно через счётчики и тренды данных)

• интеграцию систем пожарной и жизненной безопасности

• интеграцию систем безопасности и контроля доступа

BMS обеспечивает согласованную, эффективную и автоматическую работу всех систем здания, сокращая ручные вмешательства и эксплуатационные расходы. Платформы автоматизации зданий Siemens широко используются в коммерческих, промышленных, медицинских и инфраструктурных объектах по всему миру, обеспечивая прозрачный контроль над процессами в здании.

Автоматизация зданий — это использование интеллектуальных аппаратных и программных решений для автоматического управления системами здания на основе данных в реальном времени, расписаний и заданных пользователем стратегий управления. Датчики собирают данные, такие как температура, влажность, загрузка помещений и качество воздуха, а контроллеры анализируют эти данные и выполняют логику управления для обеспечения оптимальной работы здания.

В центре этой архитектуры автоматизации находятся автоматизационные станции, например, Siemens PXC4.

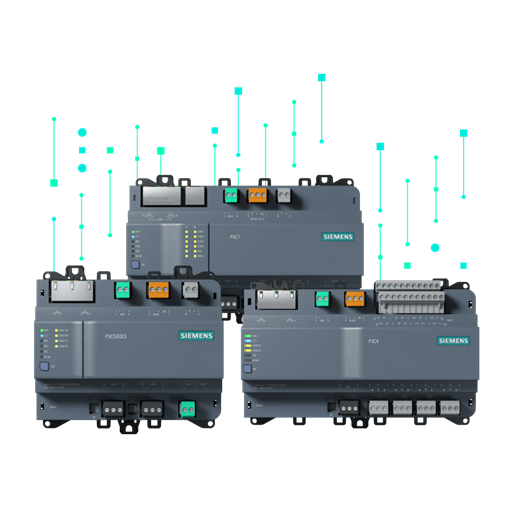

Автоматизационная станция Siemens PXC4 – центральный контроллер

Автоматизационная станция Siemens PXC4 — это высокопроизводительный, свободно программируемый контроллер, предназначенный для решений BMS. Она работает как «мозг» системы автоматизации здания.

• PXC4.E16-2 – коммуникация BACnet/IP и BACnet/SC (BACnet Secure Connect), а также интеграция с Modbus RTU/TCP и M-bus (через преобразователь уровней RS485).
• PXC4.M16-2 – коммуникация BACnet MS/TP, Modbus RTU и M-bus (через преобразователь уровней RS485).

Основные функции автоматизационной станции PXC4:

• обработка данных от устройств, например датчиков и счётчиков
• выполнение алгоритмов управления HVAC и другими системами
• связь с системами диспетчеризации и другими контроллерами
• обеспечение локального и централизованного мониторинга и управления
• поддержка открытых коммуникационных протоколов для интеграции (напр., BACnet; для интеграций — Modbus, M-bus через конвертер; в зависимости от модели)

PXC4 разработана с упором на надёжность, масштабируемость и гибкость, поэтому подходит как для небольших систем, так и для сложных и крупных зданий.

Ключевые параметры:

• Встроенные I/O: всего 16 I/O (обычно 12 универсальных I/O (UIO) + 4 релейных выхода).
• Расширение: с помощью TXM I/O модулей (масштабирование до объёма “onboard + TXM” в зависимости от конфигурации; для серии PXC4-2 в датащите указано до 50 I/O “onboard + TXM”).
• KNX PL-Link: поддержка устройств помещений (термостаты, датчики и т. п.), до 64 устройств (в зависимости от условий питания и топологии).
• WLAN: обеспечивает удобный беспроводной доступ для конфигурирования, наладки и пуска системы.
• Питание: AC или DC 24 V.
• IT-безопасность: HTTPS, IEC 62443-4-2 (Security Level 2) и BACnet Secure Connect (особенно актуально для сценариев BACnet/SC).
• PXC4.E16-2 дополнительно: 2-port Ethernet switch для более удобного и экономичного подключения сети.

Основные различия PXC4.E16-2 и PXC4.M16-2

Приведённая ниже таблица кратко сравнивает Siemens PXC4.E16-2 и PXC4.M16-2 по ключевым критериям. Она помогает быстро понять, какой вариант лучше соответствует конкретной архитектуре автоматизации здания и эксплуатационным требованиям.

Как автоматизационная станция управляет системами здания?

Автоматизационная станция PXC4 обеспечивает автоматизацию зданий, используя структурированный процесс управления:

1. Сбор данных
   Устройства, такие как датчики температуры, датчики давления и расходомеры, в реальном времени отправляют данные на PXC4.
2. Обработка логики
   Контроллер обрабатывает данные, используя запрограммированные стратегии управления и алгоритмы.
3. Принятие решений
   На основе заданных значений, расписаний и загрузки помещений PXC4 определяет необходимые действия.
4. Исполнение команд
   Сигналы управления отправляются на приводы, клапаны, заслонки и другие исполнительные механизмы.
5. Связь и мониторинг
   Автоматизационная станция взаимодействует с уровнем управления BMS для визуализации, тревог, анализа тенденций данных и отчётности.

Серия PXC4-2 также предоставляет системные функции, например, alarming, scheduling, trending и user profiles.

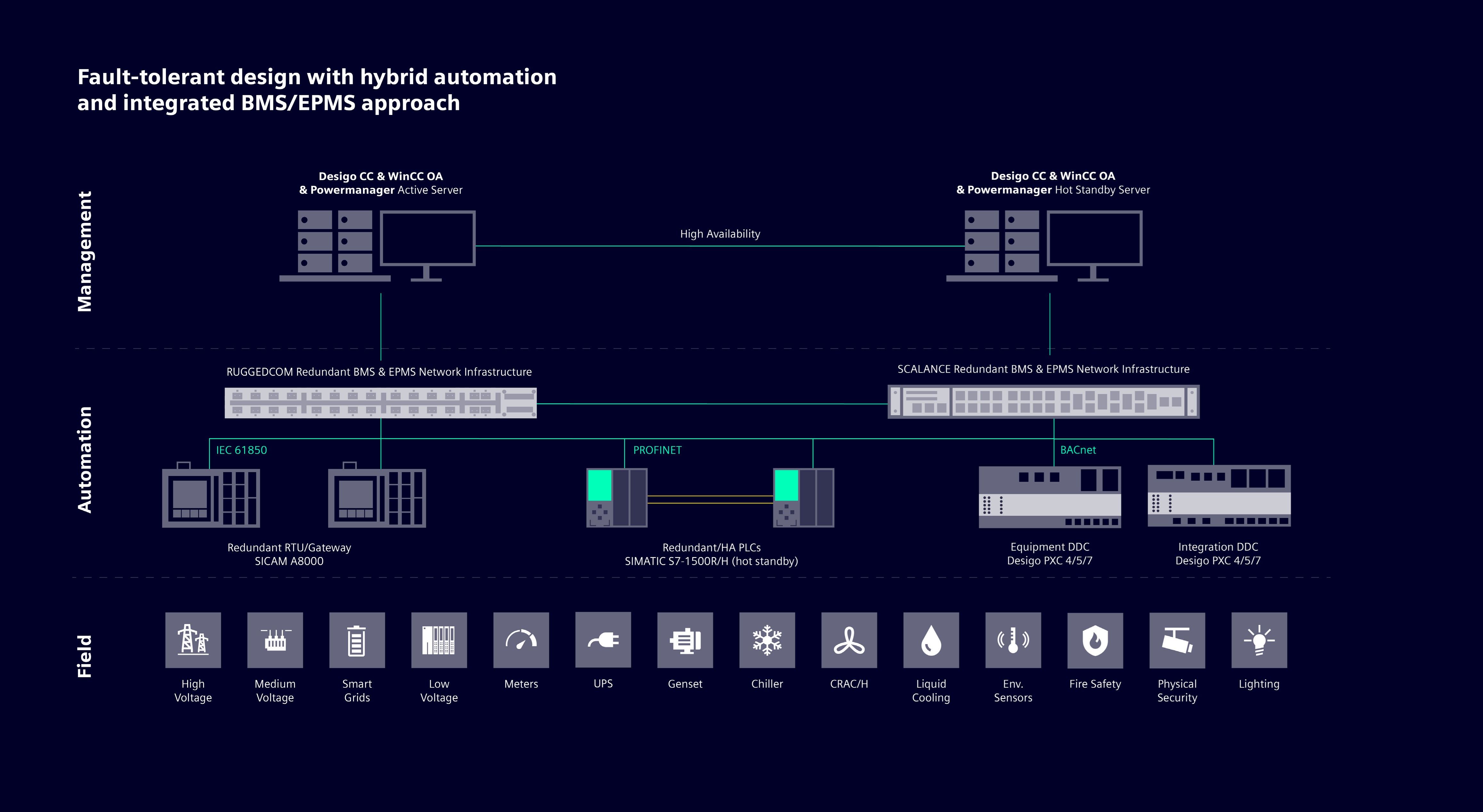

Топология сети автоматизации зданий

Типичная структура сети автоматизации зданий Siemens состоит из трёх основных уровней:

1. Уровень устройств

   • датчики (температура, влажность, CO₂, давление)
   • исполнительные механизмы (клапаны, заслонки, приводы)
   • счётчики и другие устройства

2. Уровень автоматизации

   • автоматизационные станции Siemens PXC4
   • исполнение логики управления и координация систем
   • связь с устройствами и уровнем управления

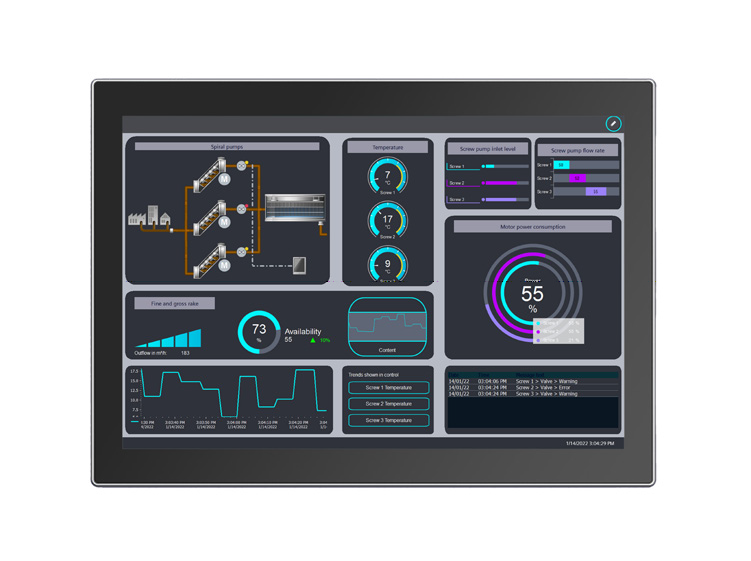

3. Уровень управления / диспетчеризации

   • решения управления Siemens Desigo (напр., Desigo Control Point как концепция встроенных операций здания)
   • централизованный мониторинг, тревоги, анализ тенденций и отчётность
   • пользовательские интерфейсы для операторов и управляющих зданиями

Все уровни соединены в защищённую коммуникационную сеть, обеспечивающую непрерывный обмен данными и координированное управление системами здания.

Зачем нужна автоматизация зданий?

К современным зданиям предъявляются всё более высокие требования по энергоэффективности, устойчивости, комфорту и соблюдению нормативов. Ручное управление системами неэффективно, подвержено ошибкам и дорого в долгосрочной перспективе.

Автоматизация зданий необходима, чтобы:

• эффективно управлять сложными системами здания
• снизить энергопотребление и выбросы CO₂
• обеспечить стабильный комфорт и качество воздуха в помещениях
• обеспечить предиктивное обслуживание и своевременное обнаружение неисправностей (на практике — с помощью трендов и тревог)
• обеспечить централизованное управление и прозрачность

Преимущества автоматизации зданий

Внедрение решений автоматизации зданий Siemens с автоматизационными станциями PXC4 даёт существенные преимущества:

Энергоэффективность
Оптимизированное управление HVAC и освещением снижает энергопотребление.

Снижение эксплуатационных затрат
Низкие коммунальные платежи и меньшие затраты на обслуживание.

Повышенный комфорт пользователей
Более стабильные температура, влажность и качество воздуха.

Высокая надёжность системы
Автоматизированное управление снижает риск человеческих ошибок.

Масштабируемость и готовность к будущему
Более простая интеграция новых систем (BACnet, Modbus; в зависимости от модели).

Аналитика данных и принятие решений
Доступ к данным в реальном времени, трендам и аналитике (тренды, отчёты).

Автоматизационная станция Siemens BMS PXC4 — важнейший компонент в создании интеллектуальных, эффективных и готовых к будущему зданий. Объединяя инженерный опыт Siemens с современной автоматизацией зданий, PXC4 помогает владельцам и операторам зданий снижать затраты, повышать комфорт и достигать целей устойчивого развития. Это не просто устройство управления — это основа умной экосистемы здания.
