SENECA Z-GPRS3 - это больше, чем просто контроллер GSM / GPRS с функцией регистрации данных

6 февраля, 2020

В современной промышленной среде удалённое управление, мониторинг данных и анализ стали неотъемлемой частью процессов автоматизации. Z-GPRS3 — мощный модем, который предлагает широкий функционал, обеспечивая безопасное и эффективное подключение к различным промышленным устройствам.

Содержание

Интерфейс связи и подключение Z-GPRS3
Поддерживаемые протоколы связи Z-GPRS3
- Протоколы связи и интеграция
- Интеграция с ModBUS и другими промышленными сетями
Программное обеспечение для управления Z-GPRS3
- Программное обеспечение и платформы управления
- CloudBox — удалённый доступ и управление
Технические характеристики Z-GPRS3
Применение Z-GPRS3

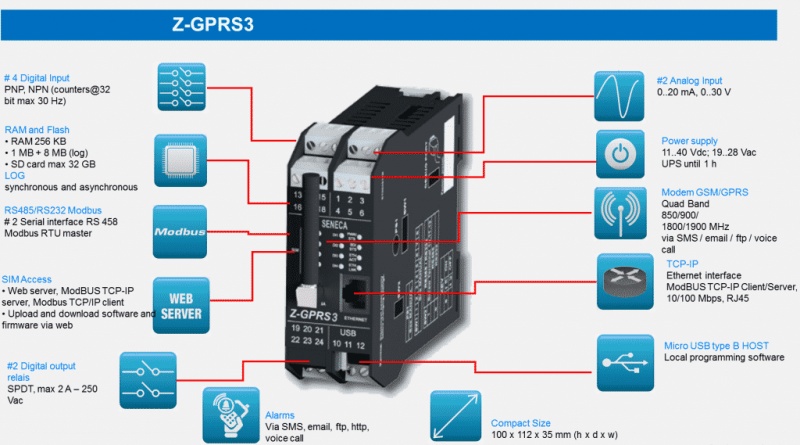

Интерфейс связи и подключение Z-GPRS3

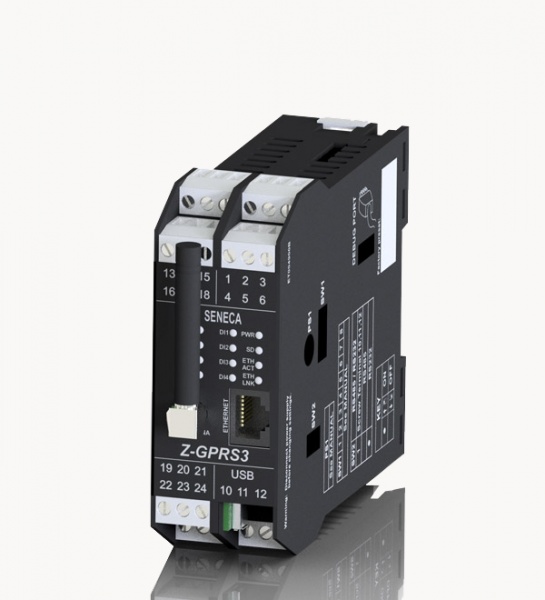

Модем Z-GPRS3 оснащён четырьмя коммуникационными портами, которые обеспечивают гибкое подключение к различным устройствам:

1 Ethernet порт 10/100 Mbps (RJ45) — для быстрой интеграции в сеть.
1 RS232/RS485 порт — совместим с промышленными последовательными соединениями.
1 RS485 порт — для дополнительной последовательной связи.
1 MicroUSB порт — для настройки устройства и передачи данных.

Разнообразие I/O каналов

Z-GPRS3 предлагает 8 встроенных I/O каналов, что позволяет адаптировать систему под различные задачи:

4 цифровых входа — поддержка счётчиков и тотализаторов.
2 аналоговых входа — 0–20 мА, 0–30 В, 16-битная точность.
2 цифровых выхода — релейные выходы SPDT (до 2 A, 250 Vac).

Кроме того, можно добавить дополнительные I/O модули через протокол ModBUS RTU, что обеспечивает ещё более широкие возможности адаптации.

Интегрированные функции безопасности и резервного питания

Z-GPRS3 оснащён встроенным ИБП (системой бесперебойного питания), который обеспечивает работу до 1 часа в случае сбоя основного питания. Это позволяет своевременно отправлять аварийные уведомления и сохранять критически важные данные.

Поддерживаемые протоколы связи Z-GPRS3

Z-GPRS3 поддерживает различные промышленные протоколы связи, которые обеспечивают гибкую интеграцию с существующими системами автоматизации:

ModBUS RTU / ModBUS TCP-IP — широко используемые в промышленной автоматизации.
MQTT — эффективный протокол для передачи данных IoT.
HTTP Rest, HTTPS — для подключения к веб-приложениям.
FTP, SMTP, SMS — для передачи файлов и работы систем уведомлений.

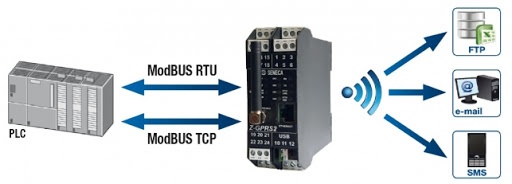

Интеграция с ModBUS и другими промышленными сетями

Благодаря поддержке ModBUS RTU и ModBUS TCP, Z-GPRS3 может легко подключаться к различным системам PLC, интеллектуальным датчикам и SCADA-решениям. Это особенно полезно для:

Мониторинга энергопотребления
Промышленной автоматизации
Удалённого управления и сигналов тревоги

Программное обеспечение для управления Z-GPRS3

Z-GPRS3 может использоваться как программируемый контроллер, позволяющий создавать индивидуальную логику с помощью бесплатного программного обеспечения SEAL 2 от Seneca. Это позволяет:

Создавать индивидуальные алгоритмы управления
Автоматизировать обработку данных и реакцию на события
Оптимизировать энергопотребление и работу системы

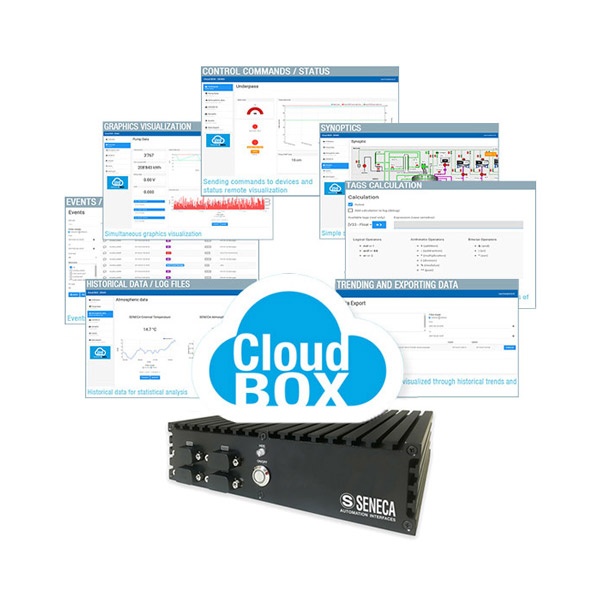

CloudBox — удалённый доступ и управление

Z-GPRS3 может быть интегрирован с платформой IoT CloudBox, которая предлагает:

Удалённый мониторинг данных через интернет
Визуально настраиваемые панели управления
Управление правами доступа пользователей
Систему аварийных оповещений и уведомлений

Технические характеристики Z-GPRS3

Параметр	Значение
Напряжение питания	11–40 Vdc, 19–28 Vac
Потребляемая мощность	2 W (в режиме ожидания), 6,5 W (макс.)
Цифровые входы	4 канала (PNP/NPN, макс. 30 Vdc)
Аналоговые входы	2 канала (0–20 мА, 0–30 В, 16 бит)
Цифровые выходы	2 релейных выхода (SPDT, 2 A, 250 Vac)
Ethernet порт	1 x 10/100 Mbps (RJ45)
Последовательные порты	1 x RS485 ModBUS Master, 1 x RS485/RS232
USB порт	MicroUSB
Поддерживаемые протоколы	MQTT, ModBUS TCP/RTU, HTTP, FTP, SMTP, SMS
Память	8 MB + microSD до 32 GB
Рабочая температура	-10…+50°C
Габариты	35x100x112 мм
Аккумулятор (ИБП)	Да (до 60 мин)

Применение Z-GPRS3

Промышленный мониторинг энергопотребления — Z-GPRS3 может собирать данные с энергосчетчиков и передавать информацию в центральную систему SCADA.

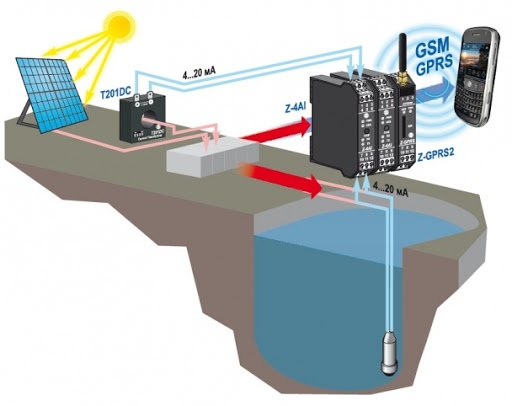

Удалённое управление системами водоснабжения и отопления — цифровые и аналоговые входы можно использовать для мониторинга датчиков давления, клапанов и насосов.
Мониторинг транспорта и логистики — Z-GPRS3 позволяет удалённо отслеживать температуру, вибрации и состояние дверей с использованием технологий IoT.

В целом, Z-GPRS3 — это высокофункциональный и надёжный модем для передачи данных, который обеспечивает широкую подключаемость, гибкую программируемость и удалённое управление. Он идеально подходит для промышленной автоматизации, IoT-проектов и решений по мониторингу данных в любых отраслях.
