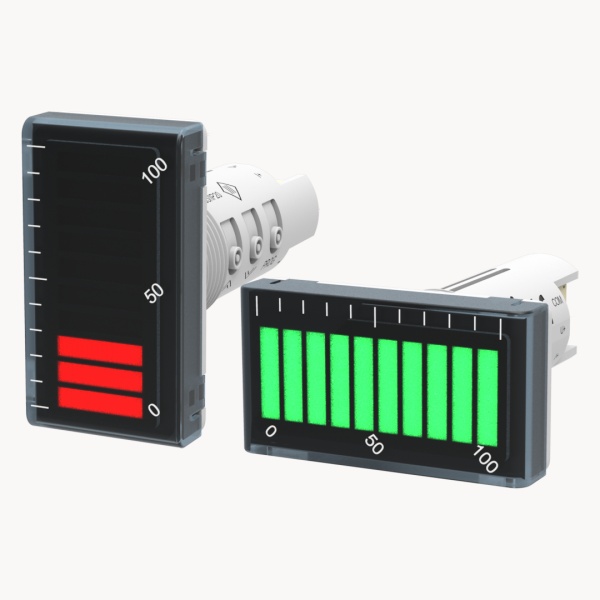

Дисплей гистограммы ITP15 - это компактный индикатор процесса монтажа на панели, предназначенный для визуализации аналогового входного сигнала в диапазоне от 0 до 100% с 10 барами по 10% каждый. Входной сигнал может быть либо сигналом линейного напряжения 0 (2) -10 В, либо сигналом тока 0 (4) -20 мА.
Из-за цилиндрической формы монтажной части корпуса измеритель гистограммы ITP15 может быть расположен вертикально или горизонтально без изменения монтажного выреза. Этот светодиодный индикатор гистограммы подходит для стандартного выреза диаметром 22,5 мм. Вырезы этого диаметра обычно используются для установки стандартных сигнальных ламп или кнопок на шкафах или панелях управления.
Наряду с индикацией, простое управление включением-выключением может быть реализовано с помощью транзисторного выхода NPN этого гистограммного индикатора. Этот выход может контролировать нагрузку до 200 мА, 42 В пост.
| Источник питания | 24 (10…30) V DC |
| Потребляемая мощность, не более | 1 W |
| вход | 1 |
| Входной сигнал | 0(2)-10 V, 0(4)-20 mA, 0-5 mA |
| Время выборки | 0.3 c |
| Входное сопротивление | |
| 0-5 mA, 0(4)-20 mA | ≤ 120 ohm |
| 0(2)-10 V | ≥ 250 kohm |
| Выход | 1 |
| Тип | NPN транзистор |
| Грузоподъемность | 200 mA, 42 V DC |
| Гистограмма | 10 двухцветные полосы (светодиодные) |
| Цвет баров | красный/зеленый |
| разрешение | 10 % |
| ограда | для монтажа на панели |
| Габаритные размеры | 48 x 26 x 65 mm |
| Вес | ок. 30 грамм |
| Температура окружающей среды | -40…+60 °C |
| IP-код | фронт IP65, задний IP20 |
| Класс защиты | III |
| Относительная влажность | вплоть до 80% (в +35 °C, (Без конденсации) |
