Устройства защитного отключения (УЗО) нового поколения от Schrack Technik

5 августа, 2025

Новые Schrack Technik BXFIAxxx (Type A) и BXFIBxxx (Type B) устройства защитного отключения обеспечивают расширенный спектр обнаружения токов утечки, LCD-диагностику на отдельных моделях и соответствие последним стандартам безопасности IEC 61008 и IEC 62423, обеспечивая повышенную защиту как для людей, так и для оборудования в промышленных и коммерческих установках.

Содержание

Что делает УЗО?
Новая серия УЗО от Schrack Technik
Type A vs Type B — ключевые технические различия
Технические характеристики
RCD / RCCB / RCBO — что выбрать?
Где применяются УЗО Type B?
Преимущества и хорошая практика

Что делает УЗО?

Устройства защитного отключения (УЗО, Residual Current Devices) сравнивают токи фазы и нуля. При обнаружении даже незначительного (≤30 mA) расхождения устройство отключает цепь за миллисекунды, предотвращая смертельно опасное поражение электрическим током и возможные возгорания электропроводки.

Новая серия УЗО от Schrack Technik

Schrack Technik обновил свой ассортимент, представив две новые серии, которые заменяют предыдущие модели BX/BC/MC. ZTF Lāsma обеспечивает поставки всех продуктов нового поколения и технические консультации в Латвии:

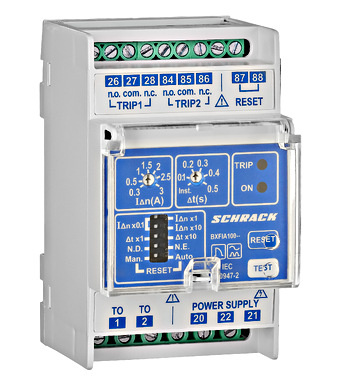

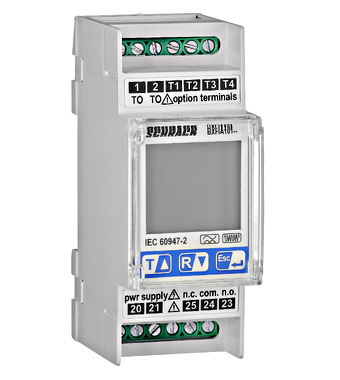

Type A – BXFIAxxx — модели BXFIA100 (без дисплея) и BXFIA101 (с LCD-диагностикой).

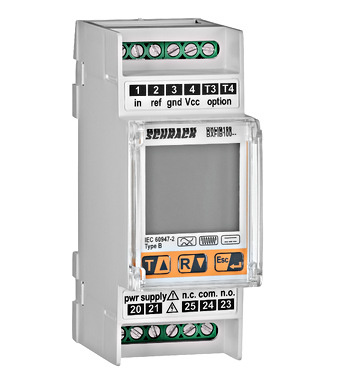

Type B – BXFIBxxx — первая доступная модель BXFIB100 (с LCD).

Type A vs Type B — ключевые технические различия

Type A — переменный ток + пульсирующий постоянный ток

Обнаруживает синусоидальный переменный ток и пульсирующий постоянный ток до 6 mA.
Подходит для LED-освещения, блоков питания, однофазных инверторов и преобразователей частоты.

Type B — полная спектральная защита

Обнаруживает переменный, пульсирующий и сглаженный постоянный ток, а также высокочастотные компоненты до 1 kHz.
Рекомендуется для зарядных станций EV, PV-инверторов и приводов VFD/серво.

Технические характеристики

Модель	Диапазон утечки	Тип	Дисплей	Класс IEC	Макс T_amb	Установка
BXFIA100	30 mA – 3 A	Type A	—	IEC 61008	+50 °C	DIN-рейка
BXFIA101	30 mA – 3 A	Type A	LCD	IEC 61008	+50 °C	DIN-рейка
BXFIB100	30 mA – 3 A	Type B	LCD	IEC 62423	+50 °C	DIN-рейка

*Соответствие стандартам: IEC 61008 (Type A) и IEC 62423 (Type B).

RCD / RCCB / RCBO — что выбрать?

Функция	RCD	RCCB	RCBO
Защита от утечки	✓	✓	✓
Защита от короткого замыкания	—	—	✓
Защита от перегрузки	—	—	✓
Для отдельной цепи	—	—	✓
Требует отдельный MCB	✓	✓	—

Если приоритет — полная защита в одном корпусе (компактные щиты), выберите RCBO. Для более бюджетного варианта используйте комбинацию RCD + MCB.

Где применяются УЗО Type B?

Зарядные станции EV — пункт 722.531.3 требует ≤30 mA Type B или Type A + 6 mA DC-датчик.
PV-инверторы и ИБП — сглаженный DC может насыщать стандартные УЗО Type A.
Преобразователи частоты (VFD) и серво-приводы — из-за высокочастотных компонентов.

Преимущества и хорошая практика

LCD-диагностика: модели BXFIA101 и BXFIB100 облегчают обслуживание, показывая мгновенную утечку и количество срабатываний.
Модульная конструкция: установка на DIN-рейку позволяет быструю замену и расширение существующих щитов.
Пожаробезопасный дизайн: УЗО снижают риск пожаров электропроводки примерно на 50%.
Регулярное тестирование: каждые шесть месяцев необходимо нажимать кнопку «TEST» для проверки механизма.
