SICK Reflex Array Фотоэлектрический датчик с 2D матрицей света для различных объектов

31 мая, 2019

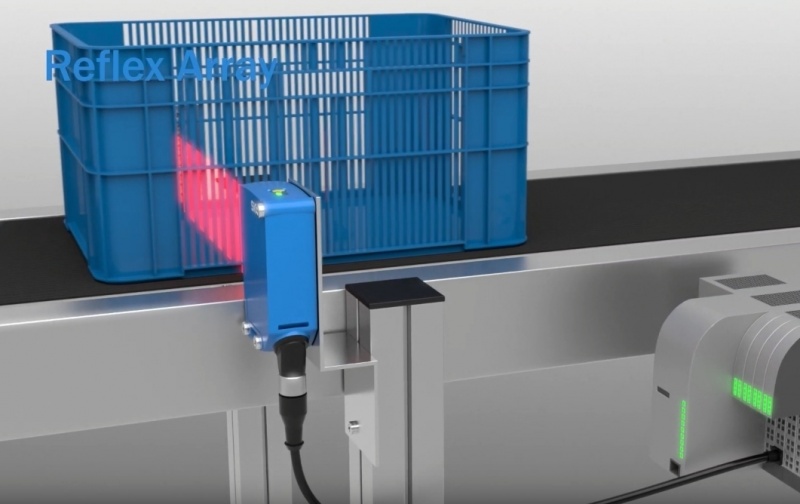

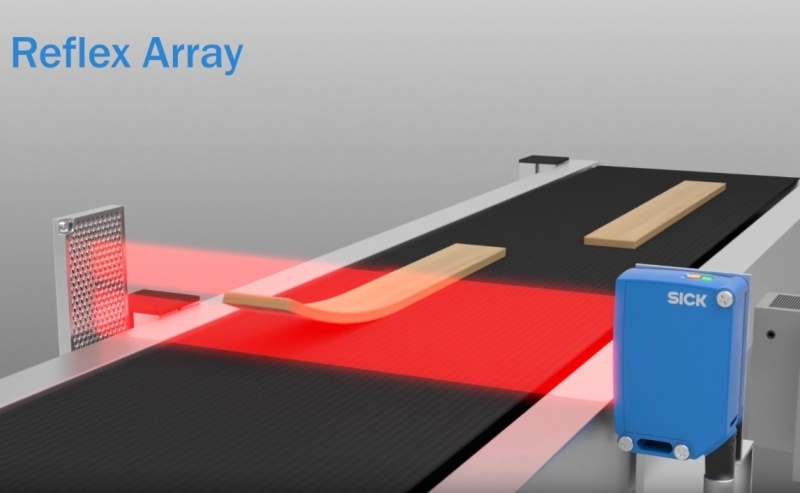

В сочетании с отражателем фотоэлектрический датчик Reflex Array обнаруживает передние кромки небольших, плоских, прозрачных или неравномерно сформированных объектов на конвейерных лентах в пределах его светового массива. Обнаружение происходит независимо от того, где и как объекты расположены на конвейерной ленте. По сравнению с другими решениями, в которых используются отдельные фотоэлектрические датчики или небольшие световые сетки, Reflex Array предлагает существенные преимущества по стоимости.

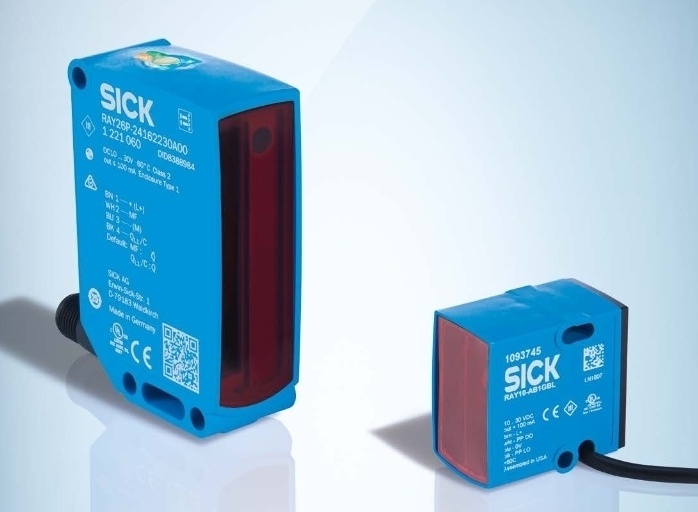

Типы датчиков SICK Reflex Array:

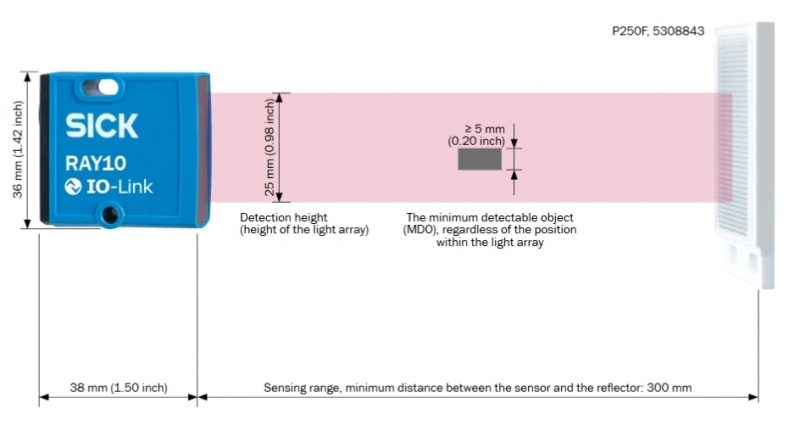

RAY10:

Световой массив высотой 25 мм, обнаруживает объекты ≥ 5 мм
Диапазон обнаружения до макс. 1,5 м в зависимости от типа отражателя

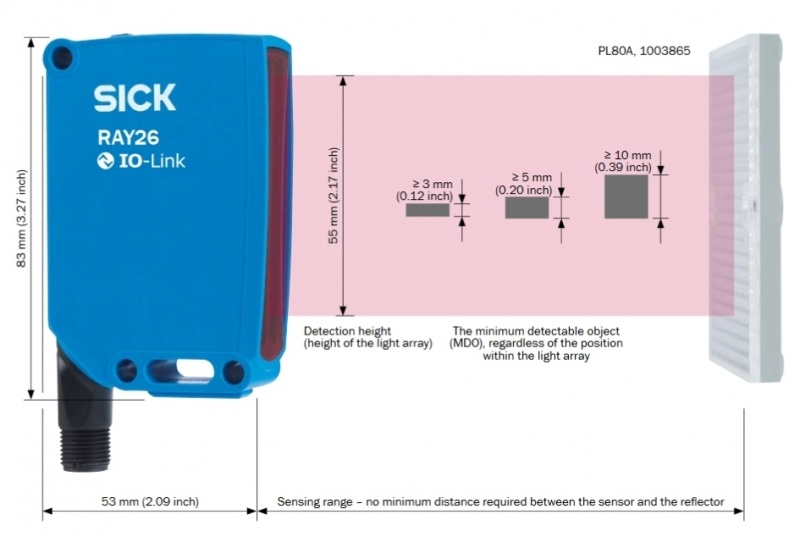

RAY26:

Световой массив высотой 55 мм, три варианта, обнаруживает объекты ≥ 3 мм, ≥ 5 мм или ≥ 10 мм
Диапазон обнаружения до макс. 4,5 м в зависимости от типа отражателя

Технические особенности:

(RAY10 или RAY26) Светодиод PinPoint - световой массив фотоэлектрического датчика Reflex Array хорошо виден. Обеспечивает простую и быструю установку и выравнивание датчика на отражателе.

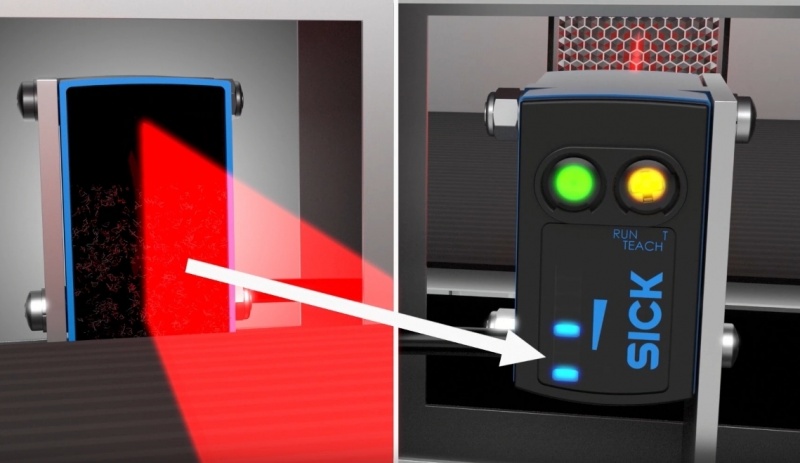

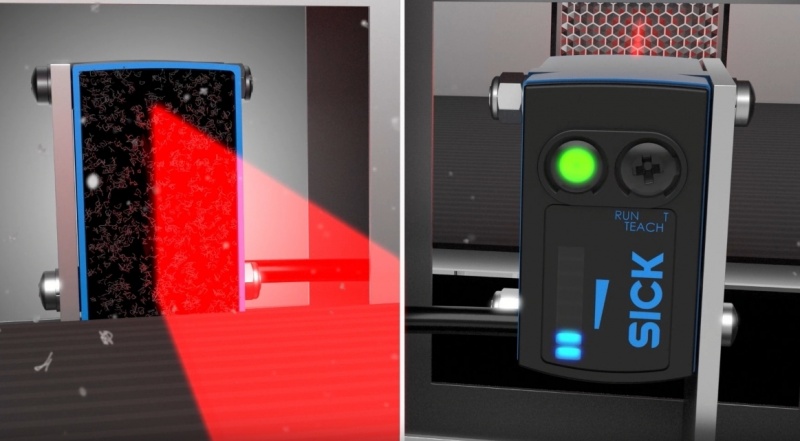

(RAY10 или RAY26) Технология BluePilot - во время работы синие светодиоды показывают степень загрязнения датчика и отражателя, что позволяет своевременно проводить техническое обслуживание и очистку датчика. Кроме того, используя связь IO-Link, состояние датчика может быть отправлено в PLC или систему SCADA.

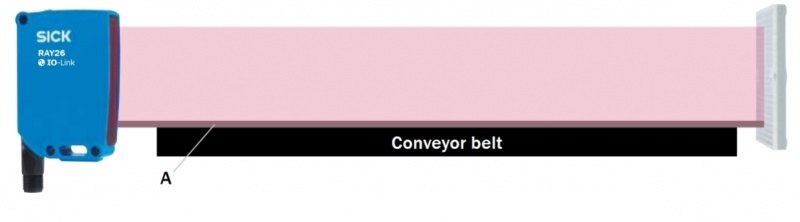

(только для RAY26) Заглушка конвейерной ленты позволяет постепенно деактивировать зону обнаружения (A) прямо над конвейерной лентой. Это предотвращает помехи конвейерной ленты, которые вызывают переключение датчика во время работы системы. Заглушка конвейерной ленты настраивается через IO-Link.

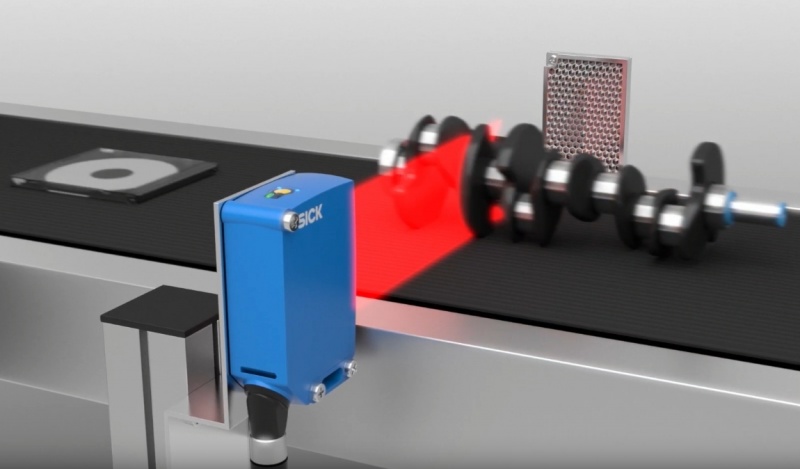

Обнаружение многогранных объектов:
