PR200 ПРОГРАММИРУЕМЫЙ РЕЛЕ

15 апреля, 2019
Продукты Фото Контакты
PR200 ПРОГРАММИРУЕМЫЙ РЕЛЕ-0

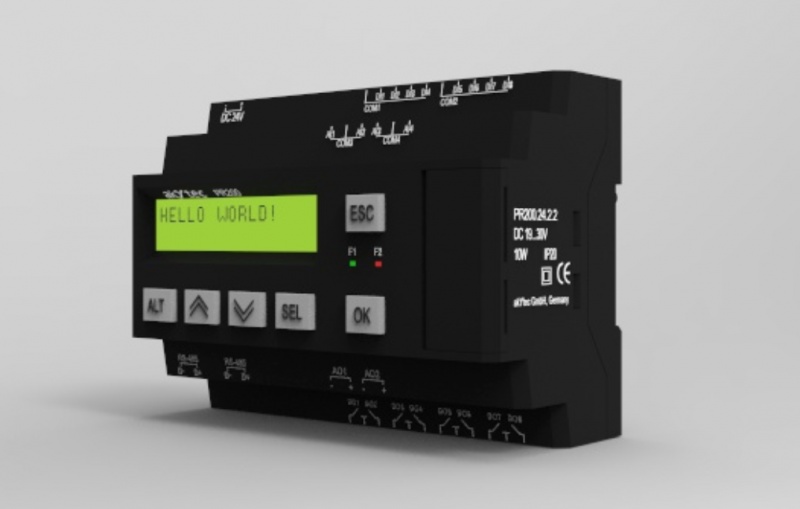

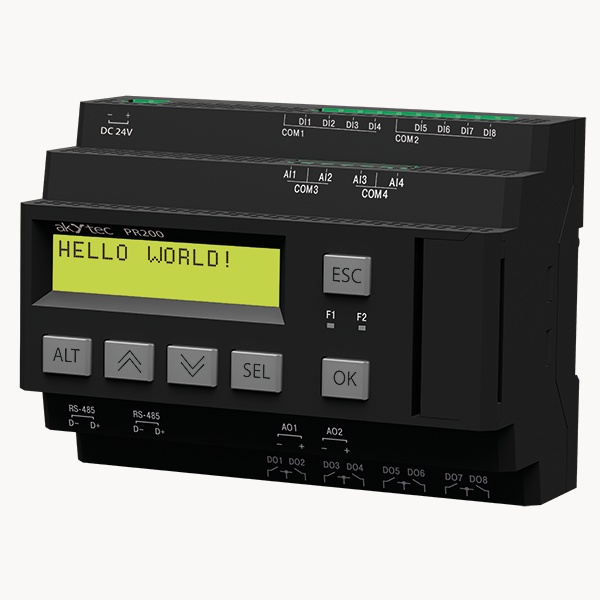

Программируемое реле PR200 - это универсальное и простое в использовании устройство, выполненное в пластиковом корпусе для монтажа на DIN-рейку в качестве альтернативы ПЛК. Реле доступно в нескольких версиях для постоянного и переменного напряжения, оснащенных только цифровыми или комбинацией цифровых и аналоговых входов и выходов.

8 digital inputsup to 8 digital outputsup to 4 analog inputsup to 2 analog outputsLCD displayModbus RTU/ASCIIRS485 interfaceUSB interfacebuilt-in real-time clockDIN rail mountingsoftware at no chargeAmbient temperature

Программируемое реле PR200 - это универсальное и простое в использовании устройство, выполненное в пластиковом корпусе для монтажа на DIN-рейку в качестве альтернативы ПЛК. Реле доступно в нескольких версиях для постоянного и переменного напряжения, оснащенных только цифровыми или комбинацией цифровых и аналоговых входов и выходов.

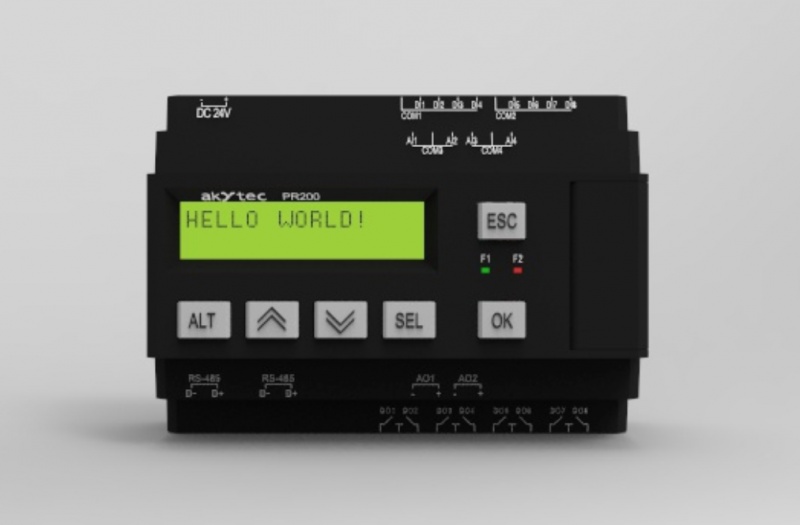

Устройство оснащено 2-строчным 32-символьным ЖК-дисплеем. Часы реального времени и до 2 интерфейсов RS485 для подключения к сетям Modbus. Реле может быть дополнено дополнительными модулями ввода / вывода (например, наши модули серии Mx110).

PR200 программируется с помощью простого в использовании программного обеспечения akYtec ALP (доступно бесплатно) с использованием стандартного языка программирования FBD (IEC 61131-3). Это программное обеспечение предлагает библиотеку многих функциональных макросов, а также позволяет создавать свои собственные макросы. Кроме того, также доступны режим симуляции и полный обзор использования ресурсов. После завершения работы приложения ее можно перенести на реле через порт mini-USB на передней панели устройства.

Другие особенности программируемого реле PR200 включают в себя:

  • До 8DI + 8DO + 4AI + 2AO + LCD + 2xRS485 в одном устройстве
  • Подключение различных датчиков 4-20 мА, 0-10 В, резистивного типа (PTC, термисторы KTY, Pt1000) и исполнительных механизмов
  • Управление выходами в соответствии с состоянием входа и логикой пользовательского приложения
  • Конфигурация с помощью функциональных кнопок или с использованием программного обеспечения ALP
  • Комплексное программирование ЖК-дисплея
  • 2 программируемых светодиода

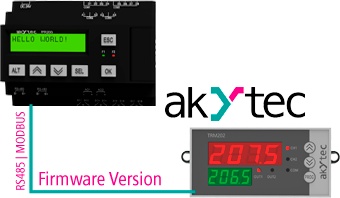

  • Ведущий и / или ведомый в сети Modbus
  • Часы реального времени
  • Модули расширения

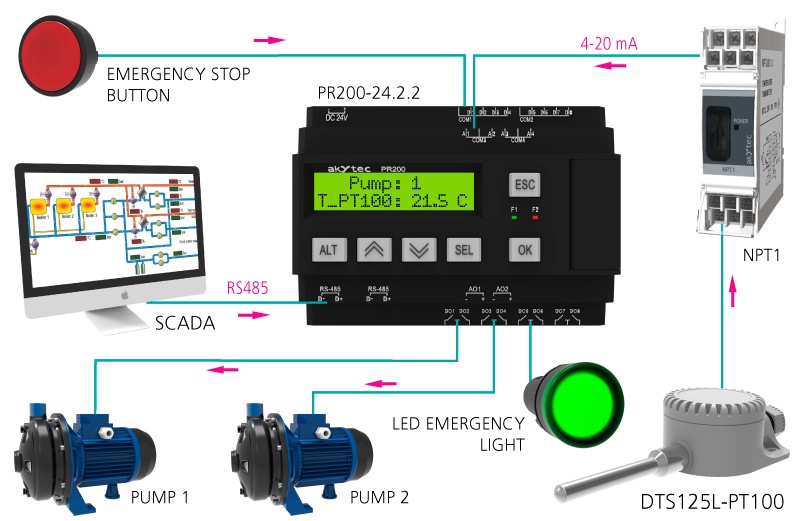

PR200 может использоваться в различных приложениях, таких как системы автоматизации зданий, системы управления освещением и контроля доступа, техническое оборудование, такое как насосы, вентиляторы, компрессоры и прессы для конвейерных и наполнительных систем и т. Д.

Характеристики:

  PR200.230.1 PR200.230.2 PR200.24.1 PR200.24.2
генеральный
Источник питания 230 (90...264) V AC;
50 (47...63) Hz
24 (19...30) V DC
Потребляемая мощность, max. 10 VA 17 VA 10 W
Интегрированный источник напряжения - 24±3 V DC 100 mA -
Часы реального времени Резервное копирование 5 лет (CR2032) Резервное копирование 5 лет (CR2032)
дисплей LCD with backlight, 2-line,
2x 16-characters
LCD with backlight, 2-line,
2x 16-characters
Функциональные клавиши 6 6
программирование
Среда программирования akYtec ALP akYtec ALP
Язык программирования FBD FBD
Интерфейс программирования Mini-USB Mini-USB
ROM 128 kB 128 kB
Сохранить память 1016 Byte 1016 Byte
коммуникация
Интерфейсная карта PR-IC485 (max. 2) PR-IC485 (max. 2)
Интерфейс RS485 RS485
протоколы Modbus RTU / ASCII (Master / Slave) Modbus RTU / ASCII (Master / Slave)
Скорость передачи 9.6...115.2 kBit/s 9.6...115.2 kBit/s
Цифровые входы
Количество 8 8
Tип Switch contact Switch contact
PNP with open collector
Digital signals -3...30 V DC
Логические состояния 1 159...264 V AC (0.75...1.5 mA) 15...30 V DC (5 mA)
  0 0...40 V AC (0...0.5 mA) -3...+5 V DC (0...1 mA)
Гальваническая развязка in groups of 4 in groups of 4
Универсальные входы
Количество - 4 - 4
Входной сигнал - Analog / Digital - Analog / Digital
Гальваническая развязка none none
Аналоговый вход - 4-20 mA, 0-10 V,
0-4 kohm
- 4-20 mA, 0-10 V,
0-4 kohm
Разрешение ADC 12 bit 12 bit
Цифровые выходы
Количество 6 8 6 8
Tип relay, NO relay, NO
Гальваническая развязка in groups of 2 in groups of 2
Емкость контакта AC 5 A, 250 V (resistive load) 5 A, 250 V (resistive load)
  DC 3 A, 30 V 3 A, 30 V
Минимальный ток нагрузки 10 mA (at 5 V DC) 10 mA (at 5 V DC)
Аналоговые выходы
Количество - 2 - 2
Аналоговые выходы - 4-20 mA, 0-10V
(for PR200.X.4)
- 4-20 mA, 0-10V
(for PR200.X.4)
Допустимая нагрузка - 12...30 V,
max. 1 kohm
- 12...30 V,
max. 1 kohm
Разрешение DAC 10 bit 10 bit
окружающая среда
Температура окружающей среды -20...+55 °C -20...+55 °C
Температура хранения -25...+55 °C -25...+55 °C
влажность up to 80% (non-condensing) up to 80% (non-condensing)
IP-код IP20 IP20
ограда
Размеры 123 x 108 x 58 mm 123 x 108 x 58 mm
Вес ca. 350 g ca. 350 g
материал plastic

plastic



Продукты
PRM241
Код: PRM241
Доступно на месте: 4 шт.
116.03 EUR (без НДС)
PR20023022
Код: PR20023022
Доступно на месте: 1 шт.
193.38 EUR (без НДС)
PRM2301
Код: PRM2301
В наличии: 0 (под заказ)
85.00 EUR (без НДС)
PR2002422
Код: PR2002422
В наличии: 0 (под заказ)
193.38 EUR (без НДС)
PR2002411
Код: PR2002411
В наличии: 0 (под заказ)
123.51 EUR (без НДС)
PR20023011
Код: PR20023011
В наличии: 0 (под заказ)
123.51 EUR (без НДС)
